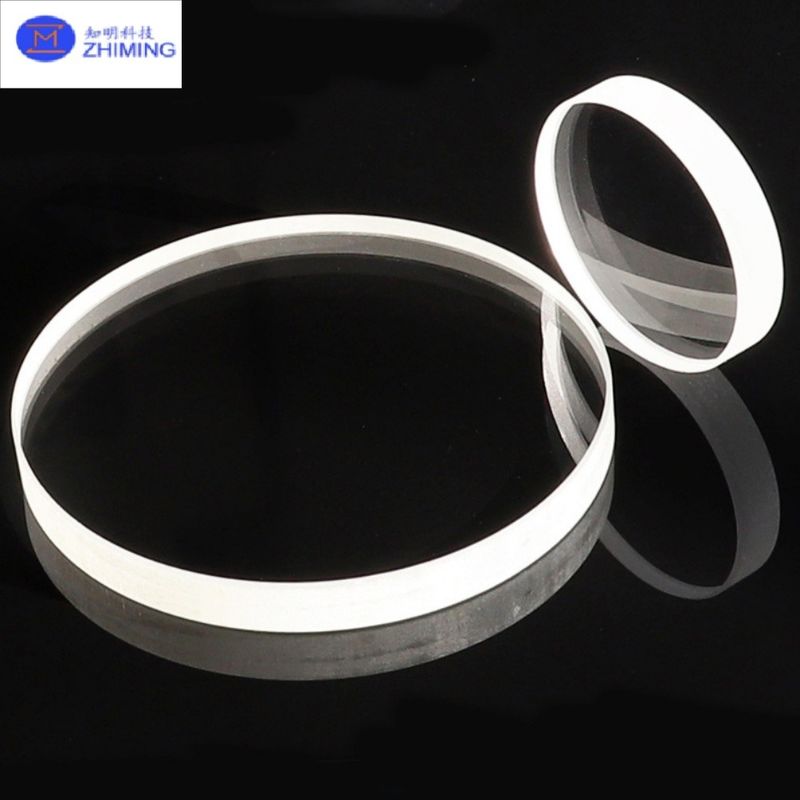

Sapphire Vidro óptico de janela em forma personalizada alta dureza 99,999% pureza

Janela de zafiro em forma personalizada vidro óptico, alta dureza, 99,999% de pureza


No domínio dos componentes ópticos de alto desempenho, as janelas em forma de safira sob medida são o auge da engenharia de materiais.Estes elementos ópticos de precisão combinam uma dureza incomparável (Mohs 9) com uma clareza óptica excepcional para satisfazer os requisitos industriais mais exigentes.Ao contrário do vidro óptico convencional, as janelas de safira oferecem resistência a arranhões 3-5 vezes maior, estabilidade térmica superior (ponto de fusão 2.050°C),e uma inércia química excepcional, tornando-os indispensáveis quando a fiabilidade em condições extremas não é negociável..
Our proprietary diamond-tool CNC machining and atomic-layer polishing processes enable the production of complex custom geometries – from ultra-thin disks to intricate polygonal shapes – with sub-micron tolerances and surface roughness <5ÅSeja para sistemas de laser que operam a níveis de potência de megawatt ou pontos de visão de naves espaciais que enfrentam impactos de micrometeoroides,Estas janelas de safira oferecem um desempenho sem compromissos em todo o espectro eletromagnético (UV a infravermelho médio).



Características-chave da janela óptica de safira


1Extrema Durabilidade

• Dureza de Mohs 9 só o diamante pode arranhá-lo
• Resistência à flexão > 800 MPa ️ Resiste a diferenciais de alta pressão
• Resistência à fractura 2,5 MPa·m1⁄2 3 vezes mais resistente ao impacto do que a sílica fundida


2Excelência óptica.

• Transmissão de banda larga (85%+ de 250 nm a 5000 nm)
• Baixa autofluorescência Critical para a espectroscopia de Raman
• Homogeneidade do índice de refração < 5 × 10−6 em toda a superfície


3Engenharia de Precisão

• Tolerâncias de dimensões a ± 0,001 mm
• Planura da superfície λ/10 a 632,8 nm
• Paralelo < 1 minuto de arco


4Resistência ambiental

• Resistente a choques térmicos (ΔT > 1.000°C)
• Duro à radiação (resiste a > 106 Gy)
• Impotentes a todos os ácidos, excepto ácidos fluorídricos


5. Capacidades de personalização

• Geometrias complexas: Hexágonos, D-formes, trapezoides, forma livre
• Tratamentos de bordas: abobadadas, arredondadas ou moídas com precisão
• Revestimentos: Revestimento AR, Revestimentos de alta transmissão, Revestimentos refletores, Revestimento duro, Revestimentos anti-sujidade, Revestimentos anti-reflexo, Revestimentos de filtro



Aplicações


1Sistemas a laser de alta potência

• CO2 janelas de saída a laser (range de 9,4-10,6 μm)
• Ópticas a laser excimer para litografia por semicondutores
• Abrangências do sistema de armas a laser


2Aeronáutica e Defesa

• Janela de cúpula de mísseis (resistência ao impacto de hipervelocidade)
• Pontos de observação das naves espaciais (proteção contra micrometeoroides)
• Sistemas de direção eletró-óptica


3Equipamento industrial

• Janela de monitorização de processos para fábricas de semicondutores
• Portões de visão de alta pressão (até 300 bar)
• Células de amostragem do espectrómetro


4Instrumentos científicos

• Componentes de linha de feixe do sincrotron
• Janela de microscopia criogénica
• Câmara de detecção de partículas


5. Utilizações comerciais especializadas

• Cristal de relógio de qualidade superior
• Caixas de câmaras subaquáticas
• Sensores para ambientes adversos

Especificações

Perguntas e respostas



P1: Como o safiro se compara à sílica fundida para aplicações UV?
A1:Embora ambos transmitam bem os raios UV, o safiro oferece 3 vezes maior resistência a arranhões e 10 vezes maior condutividade térmica, embora com uma transmissão ligeiramente menor abaixo de 200 nm.

P2: Você pode combinar revestimentos ópticos específicos usados em outros materiais?
A2:Sim, os nossos sistemas de pulverização de feixe de íons podem replicar a maioria dos revestimentos dielétricos com < 1% de variação de desempenho em relação aos substratos de vidro.

Q3: Qual é o tempo de entrega para janelas personalizadas em forma de D?
A3:4-6 semanas para especificações padrão; 8-10 semanas para geometrias complexas que exigem novas ferramentas.

P4: Estas janelas são adequadas para aplicações a vácuo?
A4:Absolutamente, o zafiro tem uma desgaseificação insignificante (TML < 0,01%, CVCM < 0,001%) que cumpre os padrões ASTM E595 da NASA.
