Janela óptica Ruby com 85% de transmissão (DSP) para transmissão a laser personalizada

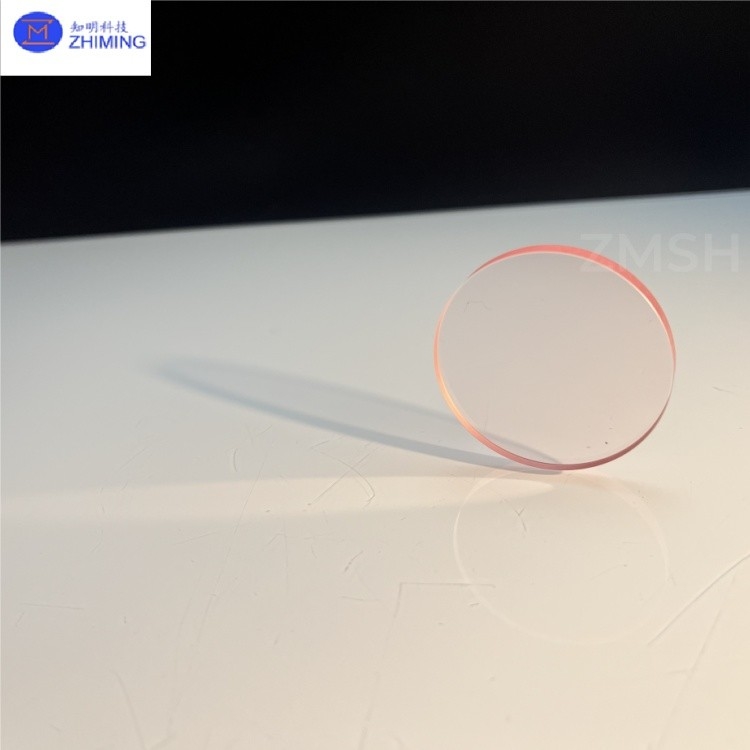

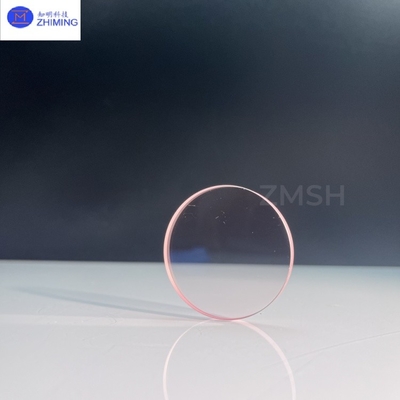

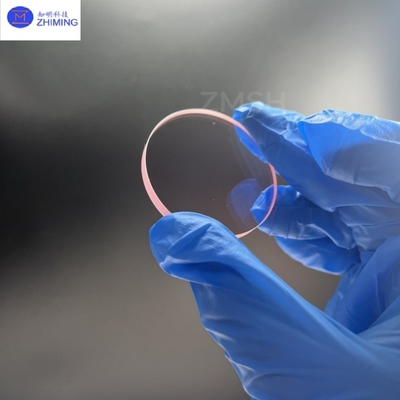

A Janela Óptica Ruby é um componente óptico premium fabricado a partir de rubí sintético (cristal único α-Al2O3 dopado com Cr3+),com um comprimento de 80 mm ou mais, mas não superior a 150 mm,Em comparação com o vidro óptico convencional, as janelas ópticas de rubis oferecem uma resistência mecânica superior e durabilidade ambiental, mantendo excelentes propriedades de transmissão da luz.tornando-os janelas de proteção ideais para sistemas de laser de alta potência, equipamento de inspecção industrial de alta temperatura e dispositivos especiais de monitorização do ambiente.e impactos mecânicos, garantindo uma operação estável a longo prazo.
Características essenciais
1. Alta transmissão de amplo espectro: as janelas ópticas Ruby atingem > 90% de transmissão no espectro visível (400-700 nm) e mantêm > 85% na faixa infravermelha próxima (700-1500 nm),que satisfazem os requisitos da maioria dos sistemas de detecção a laser e óptica.
2Propriedades mecânicas excepcionais: com uma dureza de Mohs de 9, a sua resistência ao arranhão é 20 vezes maior do que o vidro óptico padrão, resistindo efetivamente à erosão da areia e à abrasão mecânica.
3Resistência ao ambiente:Capaz de funcionar em contínuo a 1200°C (tolerância de curto prazo até 1500°C) e apresentando uma excelente resistência à corrosão por ácidos/alcalinos (estável em ambientes de pH 1-14),.
4Estabilidade térmica superior: O baixo coeficiente de expansão térmica (6,5×10−6/°C) mantém a precisão da superfície óptica (<λ/8 @632,8nm) sob ciclos térmicos rápidos.
Parâmetros técnicos
| Fórmula química |
Ti3+:Al2O3 |
| Estrutura cristalina |
Hexagonal |
| Constantes de grelha |
a=4.758, c=12.991 |
| Densidade |
30,98 g/cm3 |
| Ponto de fusão |
2040°C |
| Dureza de Mohs |
9 |
| Expansão térmica |
8.4 x 10-6/°C |
| Conductividade térmica |
52 W/m/K |
| Calor específico |
0.42 J/g/K |
| Ação a laser |
4- Nível Vibrónico |
| Tempo de vida da fluorescência |
3.2μs a 300K |
| Faixa de sintonização |
660 nm ~ 1050 nm |
| Intervalo de absorção |
400 nm ~ 600 nm |
| Pico de emissões |
795 nm |
| Pico de absorção |
488 nm |
| Índice de refração |
1.76 a 800 nm |
| Secção transversal do pico |
3.4 x 10-19 cm2 |
Aplicações primárias
1Sistemas de laser de alta energia: Servindo como janelas de saída e lentes de proteção para ressonadores a laser, as janelas ópticas rubis suportam uma densidade de potência > 10kW/cm2, tornando-as ideais para lasers CO2 e YAG.
2Monitorização industrial de alta temperatura: Utilizada como janela de observação em fornos de fabricação de aço e vidro, mantendo uma visibilidade clara a 1000-1500°C.
3. Aeroespacial: empregado como pontos de visão de naves espaciais e radomes de mísseis, resistindo ao aquecimento aerodinâmico e à erosão de partículas durante o voo supersônico.
4Detecção de ambiente especial: fornecer canais de visão fiáveis para submarinos de profundidade e sistemas de monitorização de reatores nucleares, com resistência à pressão superior a 1000 atmosferas.
