Sapphire vidro óptico de janela em forma personalizada Transmissão de personalização multi-forma > 85%

Sapphire vidro óptico de janela em forma personalizada Transmissão de personalização multi-forma > 85%

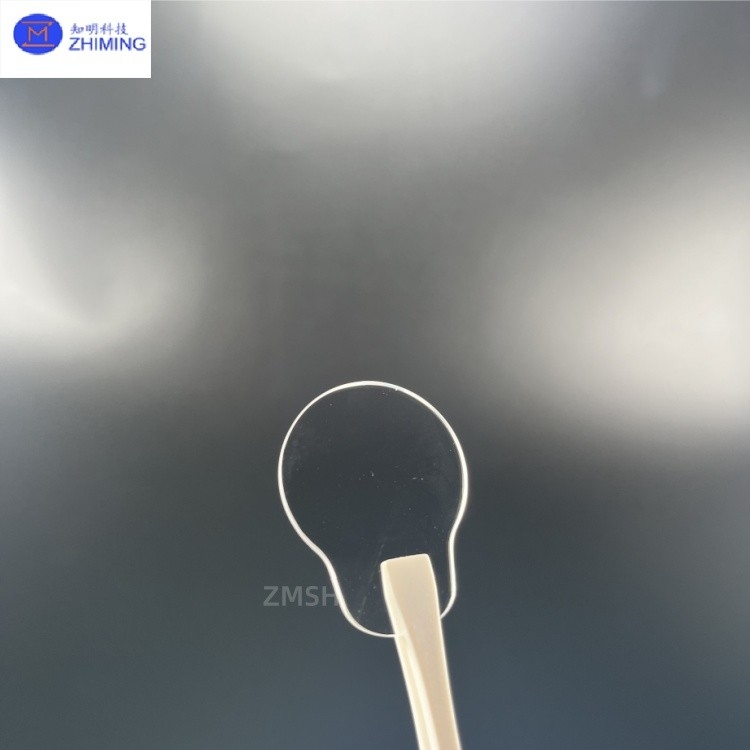

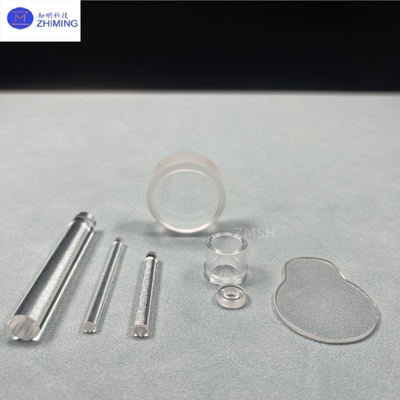

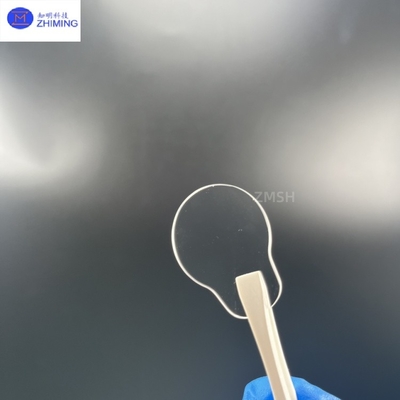

A janela em forma de safira é um componente óptico não padrão de engenharia de precisão a partir de óxido de alumínio de cristal único (α-Al2O3), projetado especificamente para sistemas ópticos especializados.Ao contrário das janelas circulares ou quadradas convencionais, pode ser personalizado em geometrias complexas (poligonal, anular, em forma de D, etc.) mantendo as propriedades intrínsecas do safiro - dureza ultra-alta (Mohs 9) e transmissão de amplo espectro (250-5500nm)Esta flexibilidade de conceção única torna-o uma solução ideal para o espaço limitado, caminho óptico especializado, ou requisitos de interface não padrão, amplamente aplicados em sistemas de laser de ponta,Electro-óptica militar, e instrumentação de precisão.

Características essenciais





· Adaptabilidade à geometria complexa:Suporta contornos irregulares (hexagonais, trapezoidais, em forma de setor, etc.) obtidos por usinagem CNC, com tolerância de borda controlada dentro de ±0,02 mm,assegurar a perfeita compatibilidade com câmaras ópticas ou interfaces de dispositivos não normalizados.



· Estabilidade ambiental extrema:Herda as propriedades superiores do safiro, resistindo a altas temperaturas (800°C contínuas/1800°C a curto prazo), resistindo à corrosão ácida/alcalina (pH1-13),e manter a estabilidade óptica sob impacto intenso ou erosão de partículas.



· Desempenho óptico excepcional:Alcança > 85% de transmissão de UV para infravermelho médio, com revestimentos anti-refletores opcionais (< 0,5% de refletividade em comprimentos de onda específicos como 1064nm / 10,6μm) para minimizar a perda de energia do sistema laser.



· Resistência mecânica excepcional:A resistência flexural > 600 MPa permite o processamento de estruturas ultrafinas (até 0,2 mm) sem fraturas, adequadas para módulos ópticos miniaturizados.





---



Parâmetros técnicos







Parâmetro	Especificações
Pureza material	≥ 99,99% α-Al2O3 monocristalino
Densidade	30,98 g/cm3
Dureza	Mohs 9 / Knoop 2200 kgf/mm2
Faixa de comprimento de onda	250-5500 nm
Transmissão	> 85% (NIR visível), > 80% (UV-MIR)
Intervalo de temperatura	Contínuo: 800°C, de curta duração: 1800°C
Formas disponíveis	Poligonal, Anulado, em forma de D, Setor, etc.
Faixa de espessura	0.2-20 mm (tolerância ± 0,01 mm)
Superfície rugosa	Ra ≤ 5 nm (polido)



Aplicações primárias

1Sistemas ópticos a laser especiais: Servem como janelas de bomba lateral para lasers de fibra ou janelas de proteção para defletores a laser ultra-rápidos, adaptando-se precisamente a caminhos ópticos complexos.

2. Defesa e Aeroespacial: Usado em radomas irregulares de buscadores de mísseis e janelas de observação assimétricas para cápsulas de EO aéreas, equilibrando perfis aerodinâmicos com resistência ao impacto.

3Equipamento de semicondutores: Funções como pontos de visão em forma para máquinas de gravação e sistemas de deposição de película fina, resistentes à corrosão do plasma, proporcionando observação livre de distorções.

4Instrumentos médicos e científicos: Otimiza a utilização do espaço e a eficiência óptica em lentes articulares endoscópicas e defletores de linha de raio de radiação sincrotron.
