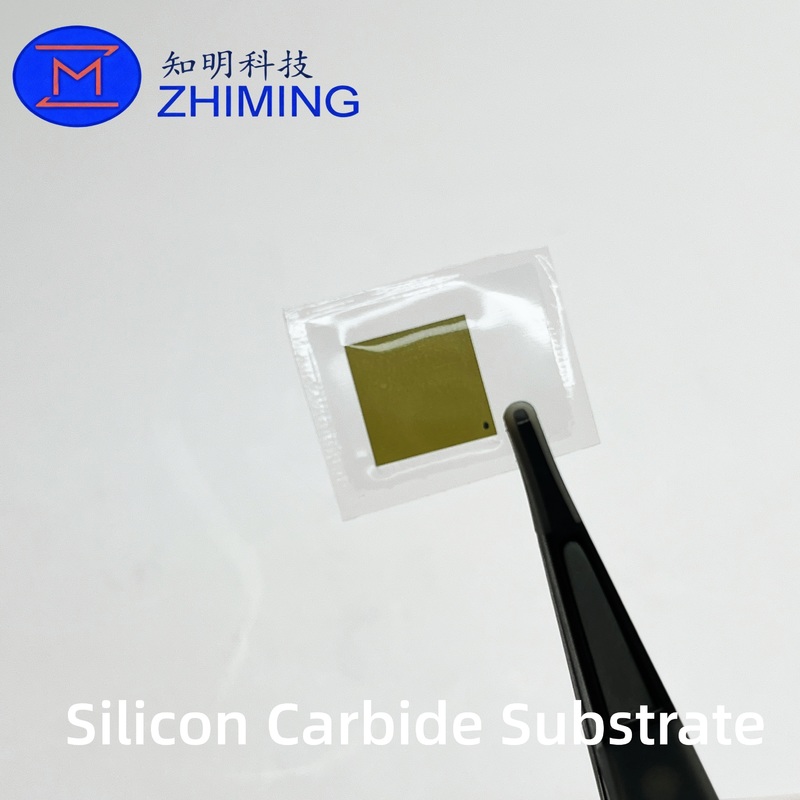

Substrato de Carbeto de Silício 4H para Eletrônica de Potência, Dispositivos RF e Optoeletrônica UV

4H Silicon Carbide Substrate para Eletrônica de Potência, Dispositivos de RF e Optoeletrônica UV

Visão geral do produto

O...Substrato 4H-SiCé um material de carburo de silício de cristal único de alta pureza, projetado para aplicações avançadas em eletrônica de potência, dispositivos RF e optoeletrônicos.Produzido através do método PVT e acabado com poluição CMP de precisãoCada substrato apresenta uma densidade de defeito ultra baixa, excelente condutividade térmica e características elétricas estáveis.

O seu tamanho compacto é ideal para R & D, prototipagem de dispositivos, testes de laboratório e produção em pequena escala.

Características fundamentais

✔ Prime-Grade Cristal Qualidade

• Polytipe:4H-SiC

• Condutividade:N-type doped

• Densidade de Micropipes (MPD):< 1 cm - 2

• Densidade de deslocamento:< 104 cm−2

✔ Superfícies ultra- suaves polidas

• Si-face (CMP):Ra ≤ 0,5 nm

• C-face (polished):Ra ≤ 1 nm

• Epitaxia-ready finish para crescimento epitaxial de alta qualidade

✔ Propriedades elétricas estáveis

• Resistividade:0.01 ¢ 0.1 Ω·cm

• Concentração do portador:1 × 1018 5 × 1019 cm - 3

• Ideal para estruturas de dispositivos de alta tensão e alta frequência

✔ Excelente desempenho térmico

• Conductividade térmica:490 W/m·K

• Capacidade de temperatura operacional:até 600°C

• Baixo coeficiente de expansão térmica:4.0×10−6 /K

✔ Alta resistência mecânica

• Dureza de Vickers:28 ∼ 32 GPa

• Força de flexão:> 400 MPa

• Longa vida útil e excelente resistência ao desgaste

Especificações técnicas

Available Customization (Customização disponível)

• Tamanhos não- padrão: 5×5 mm, 5×10 mm, Ø2?? 8 inch substratos redondos

• Espessura:100 ¢ 500 μm ou custom

• Orientação: 4°, 8°, ou no eixo

• Finalização da superfície: Single - side polish / double - side polish

• Doping: tipo N, tipo P, semi-isolação

• Metalização do lado de trás

Áreas de aplicação

1Eletrônicos de Potência

Ideal para MOSFETs SiC, SBDs, diodos e protótipos de dispositivos de alta tensão.

2Infraestrutura de RF e 5G

Usado para amplificadores de energia de RF (PA), switches e dispositivos de onda milimétrica.

3Veículos de Nova Energia

Suporta o desenvolvimento de inversores EV, R& D de módulos de energia e testes de banda larga.

4Aeronáutica e Defesa

Componentes eletrônicos resistentes a altas temperaturas e radiação.

5Optoelectronics

LEDs UV, fotodiodos, diodos laser e estruturas GaN-on-SiC.

6Universidade e Laboratório de Pesquisa e Desenvolvimento

Pesquisa de materiais, experiências de epitaxia, fabricação de dispositivos.

Perguntas frequentes

1Qual é a principal vantagem do 4H-SiC comparado com o 6H-SiC?

O 4H-SiC oferece maior mobilidade eletrônica, menor resistência e desempenho superior em dispositivos de alta potência e alta frequência. É o material preferido pela indústria para MOSFETs, diodos,e módulos de energia avançados.

2- Fornece substratos de SiC condutores ou semi - isolantes?

Sim. Oferecemos 4H-SiC condutivo tipo N para eletrônicos de potência e 4H-SiC semi-isolante para aplicações de detectores de RF, microondas e UV. O nível de dopagem e a resistividade podem ser personalizados.

3O substrato pode ser usado diretamente para epitaxia?

Sim. Os nossos substratos 4H-SiC preparados para epi são equipados com superfícies de Si polidas com CMP com baixa densidade de defeito, adequadas para o crescimento epitaxial de MOCVD, CVD e HVPE de camadas de GaN, AlN e SiC.
