Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás

Detalhes do produto

Place of Origin: China

Marca: ZMSH

Termos de pagamento e envio

Delivery Time: 2-4weeks

Payment Terms: T/T

Obtenha o melhor preço
Destacar:

Epiwafer de substrato InP de 2 polegadas

,

Epiwafer de substrato InP de 4 polegadas

,

Epiwafer de substrato InP de 6 polegadas

Doping control:
Better than ± 10%
PLWavelength uniformity:
Std, Dev better than inm @inner 42mm
P-InP doping (cm³):
Zn doped: 5e17 to 2e18
N-inP doping (cm3):
Si doped: 5e17 to 3e18
InGaAs doping (cm·*):
5e14 to 4e19
Potência frontal:
>8
Doping control:
Better than ± 10%
PLWavelength uniformity:
Std, Dev better than inm @inner 42mm
P-InP doping (cm³):
Zn doped: 5e17 to 2e18
N-inP doping (cm3):
Si doped: 5e17 to 3e18
InGaAs doping (cm·*):
5e14 to 4e19
Potência frontal:
>8
Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás

Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás

DFB wafer N-InP substrato epiwafer resumo

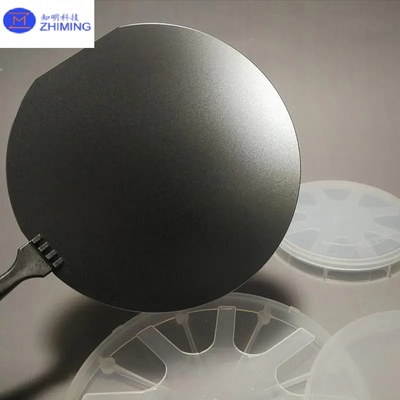

Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás 0

Uma bolacha de Feedback Distribuído (DFB) em um substrato de Fosfeto de Índio (N-InP) de tipo n é um material crítico usado na produção de diodos a laser DFB de alto desempenho.Estes lasers são essenciais para aplicações que requerem um único modo, emissão de luz de largura de linha estreita, como na comunicação óptica, transmissão de dados e detecção.que são ideais para a comunicação por fibra óptica devido à baixa perda de transmissão nas fibras ópticas.

OSubstrato InP de tipo nfornece excelente correspondência de rede para camadas epitaxial, como InGaAsP, que são usadas para formar a região ativa, camadas de revestimento e a estrutura de grade integrada do laser DFB.Esta grade permite um feedback preciso e controle de comprimento de onda, tornando-o ideal para comunicações de longa distância e sistemas de Multiplexagem por Divisão de Comprimento de Onda (WDM).

As principais aplicações dos epiwafers DFB em substratos N-InP incluem transceptores ópticos de alta velocidade, interconexões de centros de dados, detecção de gases ambientais,e imagens médicas através da tomografia de coerência óptica (OCT)As características de desempenho do wafer, tais como modulação de alta velocidade, estabilidade de comprimento de onda e largura de linha espectral estreita, tornam-no indispensável para as tecnologias modernas de comunicação e detecção.


Propriedades do substrato N-InP da wafer DFB

Material de substrato: fosfeto de índio de tipo N (N-InP)

  • Combinação de rede: O substrato N-InP proporciona uma excelente combinação de grelhas com camadas epitaxiais, como InGaAsP ou InAlGaAs, reduzindo os defeitos e a tensão, o que é fundamental para uma fiabilidade,operação a laser de alto desempenho.
  • Alta mobilidade de elétrons: InP possui alta mobilidade eletrônica, permitindo um transporte de portadores eficiente, o que é essencial para lasers DFB de alta velocidade.
  • Bandgap direto: InP tem uma banda de 1,344 eV, permitindo uma emissão de luz eficiente no espectro infravermelho, especificamente nas faixas de comprimento de onda de 1,3 μm e 1,55 μm.

Região ativa e camadas epitaxiais

  • InGaAsP/InAlGaAs camada ativaA região ativa, normalmente feita de InGaAsP, é onde ocorre a recombinação elétron-buraco, gerando fótons.3 μm ou 1.55 μm) para comunicação óptica.
  • Camadas de revestimento: Cercam a região ativa, fornecendo confinamento óptico, garantindo que a luz permaneça dentro da região ativa para laser eficiente.
  • Camada de grelha: A estrutura DFB inclui uma grade incorporada que fornece feedback para operação de modo único e controle preciso do comprimento de onda.

Comprimento de onda operacional

  • 10,3 μm e 1,55 μm: Estes comprimentos de onda são ideais para a comunicação de fibra óptica devido às perdas mínimas de transmissão nas fibras ópticas, tornando o epiwafer crucial para aplicações de telecomunicações.
  • Modo único e largura de linha estreita

    • Os lasers DFB são concebidos para operação de modo único, produzindo luz com uma largura de linha espectral muito estreita,que é fundamental para a transmissão de dados de alta velocidade e a redução do ruído nos sistemas de comunicação óptica.

Estabilidade de comprimento de onda

  • Grelhas integradas: A grade na estrutura DFB garante uma saída de comprimento de onda estável, tornando o laser altamente confiável para comunicações de longa distância e sistemas WDM.
  • Estabilidade de temperatura: Os epiwafers DFB em substratos N-InP oferecem excelente estabilidade de temperatura, garantindo um desempenho consistente numa ampla gama de temperaturas.

Corrente de limiar baixo

  • A estrutura otimizada do laser DFB em um substrato N-InP leva a correntes de limiar baixas, o que significa que menos energia é necessária para iniciar o laser, tornando essas placas altamente energeticamente eficientes.

Capacidade de modulação de alta velocidade

  • Devido à alta mobilidade eletrônica e à eficiente injeção de portadores em InP, os lasers DFB em substratos N-InP são capazes de modulação de alta velocidade,tornando-os ideais para uso em transceptores ópticos de alta velocidade e interconexões de centros de dados.


Teste de mapeamento PL do substrato N-InP da wafer DFB da epiwaferZMSH DFB inp epiwafer.pdf)

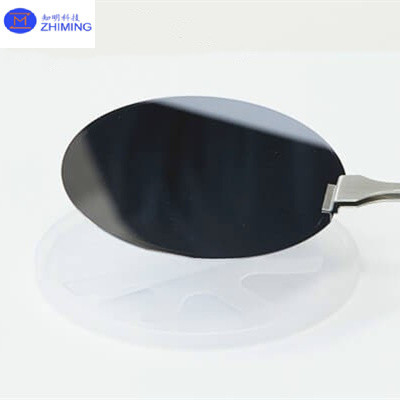

Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás 1


Resultado do ensaio XRD e ECV do substrato N-InP da epiwafer da bolacha DFB

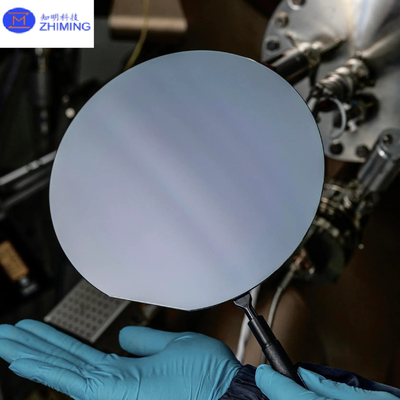

Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás 2


Aplicação da epinafres de substrato N-InP da wafer DFB

As placas DFB (Distributed Feedback) em substratos de fosfeto de índio (N-InP) de tipo n são cruciais em várias aplicações optoeletrônicas de alto desempenho, especialmente onde o modo único,É necessária uma emissão de luz de largura de linha estreitaA seguir estão as principais aplicações:

Comunicação óptica

  • Redes de Fibra Ótica de Longa Distância: os lasers DFB em substratos N-InP são amplamente utilizados em sistemas de comunicação óptica de longa distância.55 μm é o ideal para minimizar a perda de sinal nas fibras ópticas, tornando-os ideais para a transmissão de dados de alta velocidade.
  • Sistemas WDM (Multiplexagem por Divisão de Comprimento de Onda): em sistemas WDM densos, os lasers DFB são usados para gerar comprimentos de onda precisos para diferentes canais.Sua estreita largura de linha e estabilidade de comprimento de onda são essenciais para maximizar o número de canais no espectro óptico.

Interconexões do Data Center

  • Transmissão de dados de alta velocidade: os lasers DFB são empregados em transceptores ópticos usados para transmissão de dados de alta velocidade de curta a média distância dentro de centros de dados.A sua capacidade de modulação de alta frequência e baixo consumo de energia são fundamentais para operações de eficiência energética.

Detecção de gases ambientais

  • Detecção de gases: os lasers DFB são usados em sensores de gases ambientais para detectar gases específicos, como CO2 e CH4.podem ser realizadas medições de alta sensibilidade para aplicações de monitorização industrial e ambiental.
  • Espectroscopia de absorção a laser: os lasers DFB fornecem largura de linha estreita e saída estável, tornando-os ideais para aplicações de detecção de gás e espectroscopia precisas.

Diagnóstico médico (tomografia de coerência óptica - TCO)

  • Oftalmologia e Dermatologia: os lasers DFB são usados em sistemas de Tomografia de Coerência Óptica (OCT), que são amplamente utilizados para imagens de alta resolução de tecidos biológicos.A largura de linha espectral estreita e a saída de comprimento de onda estável ajudam a gerar imagens claras e detalhadas, essencial para o diagnóstico não invasivo em oftalmologia e dermatologia.

Sistemas LIDAR (detecção e alcance da luz)

  • Veículos autônomos e mapeamento 3D: os lasers DFB são usados em sistemas LIDAR para medir distâncias e mapear ambientes.A sua estreita largura de linha e o seu desempenho estável permitem medições precisas da distância e detecção de objetos na condução autónoma, drones e sistemas de mapeamento 3D.

Comunicação por satélite e pelo espaço

  • Comunicação de alta frequência: os lasers DFB são empregados em sistemas de comunicação por satélite para transmitir sinais de dados de alta frequência e de longa distância.A sua estabilidade de comprimento de onda e baixo consumo de energia são vitais para uma comunicação espacial confiável, onde a temperatura e as condições ambientais podem variar.

Circuitos fotónicos integrados (PIC)

  • Optoeletrônica integrada: os epiwafers DFB são usados em circuitos fotônicos integrados (PICs), que combinam vários componentes ópticos, como lasers, moduladores e detectores, em um único chip.Estes circuitos são essenciais para aplicações de comunicação de dados de alta velocidade e processamento de sinal.

Militar e Aeroespacial

  • Comunicação segura e direcionamento: os lasers DFB são usados em aplicações militares para comunicação segura e de alta frequência.A sua estreita largura de linha e estabilidade de comprimento de onda são cruciais para minimizar a interferência do sinal em ambientes de comunicação complexos.
  • Segmentação de precisão: na indústria aeroespacial e de defesa, os lasers DFB são empregados em sistemas de segmentação e orientação que exigem controle e estabilidade de comprimento de onda precisos.

Espectroscopia de precisão

  • Pesquisa científica: os lasers DFB são usados em espectroscopia de precisão para análise detalhada de materiais e composições químicas.Sua largura de linha estreita e comprimento de onda ajustável os tornam ideais para medições precisas em pesquisa científica e aplicações industriais.


DFB wafer N-InP substrato epiwafer fotos reais

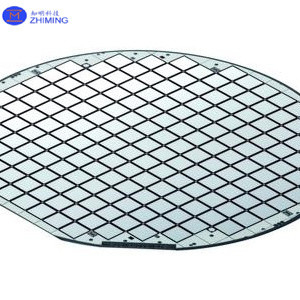

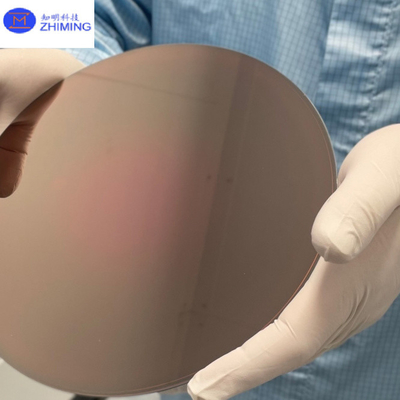

Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás 3Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás 4

Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás 5Wafer DFB N-InP substrato epiwafer camada ativa InGaAlAs/InGaAsP 2 4 6 polegadas para sensor de gás 6


Palavras-chave:Wafe DFB,r N-InP substrato epiwafer,camada activa InGaAlAs/InGaAsP
