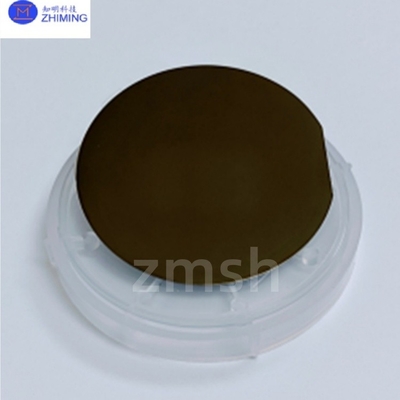

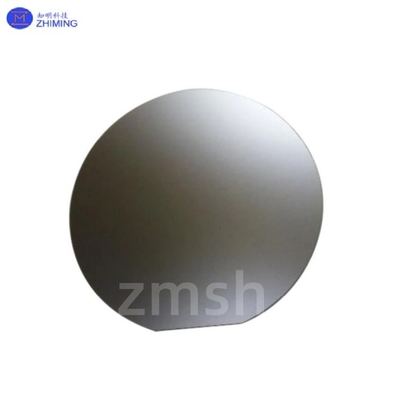

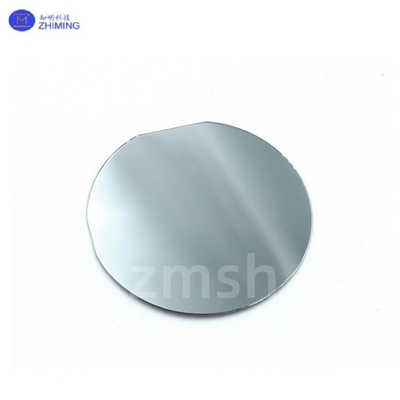

InAs Arseneto de Índio2 polegadas 3 polegadas 4 polegadas Substrato de cristal único N/P Tipo de semicondutor Espessura da bolacha 300-800um

Nome da marca:	ZMSH
Número do modelo:	Wafer InAs
Tempo de entrega:	2-4 semanas
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Materiais:

Arseneto de índio

Tamanho:

2inch 3inch 4inch

Espessura:

500um/600μm/800μm ±25 um

orientação:

< 100>

Desnidade:

50,67 g/cm

Personalizado:

Apoio

Destacar:

Wafer de arsênico de índio de 4 polegadas

Wafer de arsênico de índio de 3 polegadas

2 polegadas de Wafer de Arseneto de Índio

Descrição do produto

InAs Arseneto de Índio2 polegadas 3 polegadas 4 polegadas Substrato de cristal único N/P Tipo de semicondutor Espessura da bolacha 300-800um

O Índio InAs ou Índio arsênico monolítico é um semicondutor composto por índio e arsênico.O arsenieto de ínio é usado para construir detectores infravermelhos na faixa de comprimento de onda de 1-3.8um. O detector é geralmente um fotodiodo fotovoltaico. Os detectores criocreados são menos barulhentos, mas os detectores InAs também podem ser usados para aplicações de alta potência à temperatura ambiente.O arsênico de ídio também é usado no fabrico de lasers de diodosO arsênio de ínio, semelhante ao arsênio de gálio, é um material de bandgap direto.Ligas com arsenieto de gálio para formar arsenieto de ínio - um material com uma lacuna de banda dependente da relação In/GaEste método é principalmente semelhante à ligação de nitruro de ínio com nitruro de gálio para produzir nitruro de ínio.É amplamente utilizado como fonte de radiação de teraherços porque é um poderoso emissor de luz âmbar.

Características

- Alta mobilidade e mobilidade dos elétrons (μe/μh=70), tornando-o um material ideal para dispositivos Hall.

- O MBE pode ser cultivado com materiais multi-epitaxial GaAsSb, InAsPSb e InAsSb.

- Método de vedação líquida (CZ) para assegurar a pureza do material até 99,9999% (6N).

- Todos os substratos são polidos com precisão e preenchidos com uma atmosfera protetora para satisfazer os requisitos de Epi-Ready.

- Selecção de orientação cristalina: Outras orientações cristalinas estão disponíveis, como (110).

- As técnicas de medição óptica, como os ellipsómetros, garantem a limpeza da superfície de cada substrato.

Parâmetros técnicos

cristal	droga	Tipo		Concentração do portador de íons cm-3	Mobilidade ((cm2/V.s)	MPD ((cm-2)	Tamanho
InAs	não-dopa	N		5*1016	32*104	< 5*104	Φ2′′×0,5 mm Φ3′′×0,5 mm
InAs	- Não.	N		(5-20) *1017	> 2000	< 5*104	Φ2′′×0,5 mm Φ3′′×0,5 mm
InAs	Zn	P		(1-20) *1017	100 a 300	< 5*104	Φ2′′×0,5 mm Φ3′′×0,5 mm
InAs	S	N		(1-10) *1017	> 2000	< 5*104	Φ2′′×0,5 mm Φ3′′×0,5 mm
Tamanho (mm)			Dia50.8x0.5mm, 10×10×0.5mm, 10×5×0.5mm pode ser personalizado
ra			Resistência à corrosão (Ra): <= 5A
polonês			polidos de lado único ou duplo
Pacote			Saco de plástico de limpeza de 100 graus em 1000 salas de limpeza

Aplicações

- Optoelectrónica a infravermelho:O arsênio de ínio tem excelentes propriedades de absorção de luz infravermelha e é comumente usado na fabricação de detectores de infravermelho, imagens e lasers.
- Eletrónica de alta frequência:Devido à sua alta mobilidade de elétrons,Arseneto de ínio é amplamente utilizado em dispositivos eletrônicos de alta frequência e alta velocidade, como FETs (transistores de efeito de campo) e HEMTs (transistores de alta mobilidade eletrônica).
- Pontos quânticos e poços quânticos:No campo da computação quântica e da comunicação quântica, o arsênico de ínio é usado para fabricar pontos quânticos e estruturas de poços quânticos.
- Comunicações ópticas:O arsênio de ínio pode ser usado para fazer diodos laser e amplificadores ópticos em comunicações de fibra óptica para melhorar a eficiência da transmissão de sinal.
- Materiais termoelétricos:O arsenieto de ínio é utilizado como material termoelétrico em conversores termoelétricos e refrigeradores para permitir a recuperação de energia e o controlo da temperatura.
- Sensores:No domínio da monitorização ambiental e da biomedicina, o arseniuro de ínio é utilizado no fabrico de vários sensores para detectar gases e biomoléculas.

Os nossos serviços

1- Fabricação e venda diretas.

2Citações rápidas e precisas.

3Responder-lhe-emos no prazo de 24 horas úteis.

4. ODM: O design personalizado é disponível.

5Rapidez e entrega preciosa.

Perguntas frequentes

1. P: Como pagar?
A:100%T/T, Paypal, West Union, MoneyGram, Pagamento seguro e comércio
Garantia e etc.

2P: Posso personalizar os produtos com base nas minhas necessidades?
R: Sim, podemos personalizar o material, especificações para os seus componentes ópticos
com base nas suas necessidades.

3Q: Qual é o prazo de entrega?
A: (1) Para os produtos normalizados
Para o inventário: a entrega é de 5 dias úteis após a sua encomenda.
Para produtos personalizados: a entrega é de 2 ou 3 semanas após a sua encomenda.
(2) Para os produtos de forma especial, a entrega é de 4 semanas úteis após a sua encomenda.
