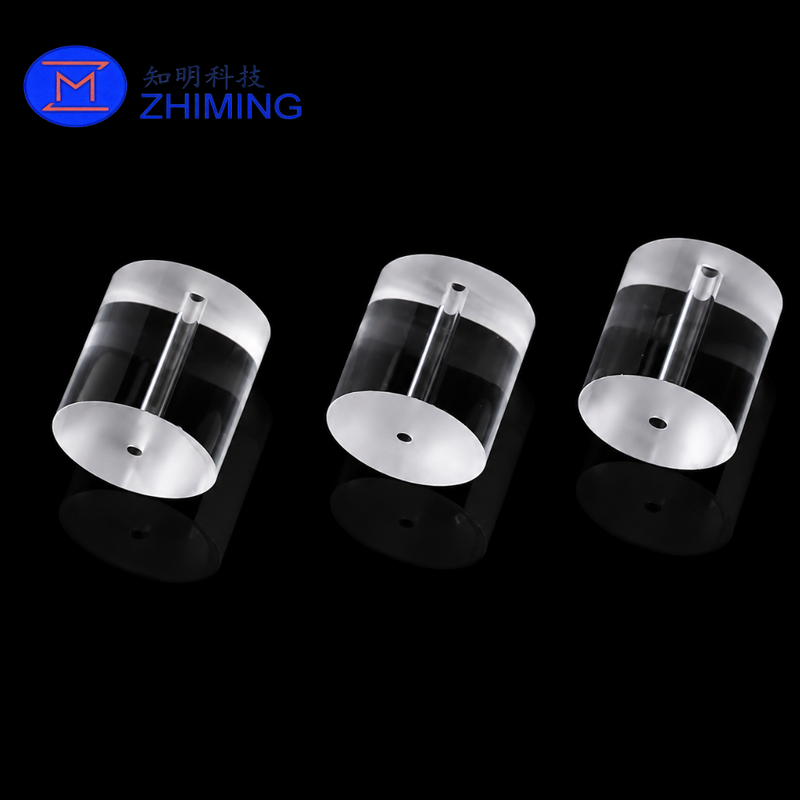

Este tubo de quartzo personalizado de parede espessa é um componente de quartzo fundido compacto e fabricado com precisão, com um corpo cilíndrico curto e um orifício axial reto que atravessa o produto. Sua estrutura é diferente da tubulação de quartzo longa convencional. O componente tem um diâmetro externo relativamente grande, comprimento total curto, parede transparente espessa e duas faces de extremidade circulares planas.

O produto contém um orifício contínuo passante. Ele não possui uma porta capilar lateral separada. Como o quartzo fundido é transparente e refrata a luz, a parede interna do furo axial pode parecer um tubo adicional quando vista de certos ângulos. Na realidade, a estrutura interna visível pertence ao único furo passante.

Dependendo do uso pretendido, este produto também pode ser descrito como uma luva de quartzo, bucha de quartzo, espaçador de quartzo, cilindro de quartzo curto ou tubo de sílica fundida de precisão. Seu diâmetro externo, diâmetro interno, comprimento, condição da superfície e tolerâncias dimensionais podem ser fabricados de acordo com os desenhos do cliente.

Design Cilíndrico Curto e de Parede Espessa

A característica mais distintiva deste componente é sua forma cilíndrica compacta. Comparada com a tubulação de quartzo padrão, a parede é consideravelmente mais espessa em relação ao diâmetro do furo interno. Este design fornece material de quartzo suficiente ao redor do furo e confere ao componente uma estrutura estável durante a usinagem, limpeza, manuseio e instalação.

A forma cilíndrica curta é especialmente adequada para montagens onde o espaço de instalação é limitado. Pode ser usado como uma peça funcional independente ou combinado com componentes de metal, cerâmica, grafite, carboneto de silício, vidro ou outros componentes de quartzo.

Funções possíveis incluem:

• Posicionamento e espaçamento;
• Isolamento elétrico;
• Isolamento térmico;
• Proteção de haste ou fio;
• Instalação de sensor;
• Guiamento de gás ou líquido;
• Isolamento de eletrodo;
• Alinhamento mecânico;
• Montagem de equipamentos de alta pureza.

A função final depende das dimensões, ambiente operacional, método de montagem e requisitos do processo.

Furo Axial Passante de Precisão

Um orifício reto atravessa o corpo de quartzo em sua direção longitudinal. O furo pode ser usado para inserir uma haste, fio, eletrodo, termopar, sensor, fibra óptica ou tubo pequeno. Também pode servir como passagem para gás ou líquido em equipamentos de laboratório e industriais personalizados.

O diâmetro interno pode ser personalizado de acordo com a folga de montagem ou capacidade de fluxo necessária. A posição do furo, retilinidade, tolerância de diâmetro e concentricidade também podem ser controladas de acordo com o desenho técnico.

Para aplicações que exigem alinhamento preciso, a relação entre o furo interno e a superfície cilíndrica externa é importante. A concentricidade controlada ajuda o componente inserido a permanecer corretamente posicionado dentro da luva de quartzo.

As condições de furo disponíveis podem incluir superfícies usinadas padrão, retificadas, limpas ou polidas a fogo. O acabamento interno alcançável depende do diâmetro do furo, comprimento do componente e processo de fabricação selecionado.

Material de Quartzo Fundido de Alta Pureza

O tubo pode ser fabricado em quartzo fundido ou sílica fundida selecionados de acordo com a aplicação. O quartzo é amplamente utilizado em equipamentos de alta temperatura, semicondutores, ópticos, químicos e de laboratório devido à sua combinação de propriedades térmicas, elétricas, químicas e ópticas.

As principais características do material incluem:

• Baixo coeficiente de expansão térmica;
• Boa resistência ao choque térmico;
• Alto isolamento elétrico;
• Baixo potencial de contaminação;
• Boa estabilidade química;
• Aparência transparente;
• Capacidade de alta temperatura;
• Boa estabilidade dimensional sob condições controladas.

Quartzo fundido industrial padrão, quartzo de alta pureza e graus selecionados de sílica fundida podem estar disponíveis. O material apropriado deve ser escolhido de acordo com a pureza necessária, transmissão de comprimento de onda, ciclo térmico, atmosfera do processo e exposição química.

Processamento Personalizado da Face de Extremidade

Ambas as extremidades do tubo são formadas como superfícies circulares planas. As faces de extremidade podem ser processadas em diferentes níveis, dependendo se o componente é usado para posicionamento, montagem, observação óptica ou contato de vedação.

Os tratamentos de extremidade disponíveis podem incluir:

• Retificado de precisão;
• Polido fino;
• Polido transparente;
• Fosco;
• Polido a fogo;
• Chanfrado;
• Borda arredondada.

A planicidade e o paralelismo podem ser controlados quando a peça deve ficar em pé, caber entre outros componentes ou manter o alinhamento axial preciso.

Bordas chanfradas ou arredondadas são recomendadas quando o manuseio repetido é esperado. O tratamento de borda pode reduzir a possibilidade de lascamento durante a limpeza, montagem, embalagem e transporte.

Opções de Fabricação Personalizada

Este produto é normalmente fabricado de acordo com os requisitos específicos do projeto, em vez de ser fornecido como um item padrão fixo.

Os parâmetros personalizáveis incluem:

Para furos internos pequenos, paredes espessas ou requisitos de concentricidade rigorosos, a viabilidade de fabricação deve ser avaliada antes da produção.

Capacidades de Fabricação

Dependendo das dimensões exigidas e da quantidade do pedido, o componente pode ser feito a partir de um tarugo de tubo de quartzo de parede espessa ou usinado a partir de um cilindro de quartzo sólido.

As capacidades de processamento disponíveis podem incluir:

• Corte de precisão;
• Perfuração de quartzo;
• Usinagem de furo interno;
• Retificação de diâmetro externo;
• Retificação da face de extremidade;
• Polimento;
• Polimento óptico;
• Polimento a fogo;
• Chanfragem de borda;
• Limpeza ultrassônica;
• Limpeza de alta pureza;
• Embalagem protetora personalizada.

Quantidades de protótipo podem ser produzidas para verificação dimensional e de montagem antes da fabricação em lote.

Aplicações Típicas

Este tubo de quartzo curto de parede espessa pode ser usado em equipamentos que exigem resistência ao calor, isolamento elétrico, limpeza química, estabilidade dimensional ou observação transparente.

Aplicações típicas incluem:

• Equipamentos de processamento de semicondutores;
• Montagens de fornos de quartzo;
• Instrumentos de laboratório;
• Equipamentos de teste de alta temperatura;
• Sistemas de vácuo;
• Equipamentos de entrega de gás;
• Instrumentos analíticos;
• Equipamentos ópticos;
• Sistemas de processamento de plasma;
• Componentes de proteção de sensor;
• Luvas de isolamento de eletrodo;
• Isolamento de termopar;
• Dispositivos de processamento químico;
• Equipamentos de pesquisa;
• Montagens de posicionamento de precisão.

Para aplicações de gás ou líquido, a pressão de trabalho, o meio de fluxo, a temperatura, a estrutura de vedação e o método de conexão devem ser confirmados antes da produção.

Vantagens do Produto

Geometria Compacta

O design cilíndrico curto é adequado para equipamentos com espaço de instalação limitado.

Parede de Quartzo Espessa

A espessura substancial da parede fornece uma estrutura estável e permite que um pequeno furo axial seja incorporado a um corpo de quartzo relativamente grande.

Tamanho de Furo Personalizado

O diâmetro do furo passante pode ser adaptado para hastes, fios, sensores, eletrodos, fibras ópticas ou requisitos de passagem de fluidos.

Construção Transparente

O corpo transparente permite a inspeção visual do furo interno e dos componentes inseridos.

Material de Alta Pureza

O quartzo é adequado para aplicações onde o controle de contaminação e a limpeza do material são importantes.

Personalização de Precisão

Dimensões, tolerâncias, superfícies de extremidade, concentricidade e padrões de limpeza podem ser fabricados de acordo com os desenhos.

Inspeção de Qualidade

A inspeção pode ser realizada de acordo com as especificações técnicas acordadas. Os itens de inspeção típicos incluem:

• Diâmetro externo;
• Comprimento total;
• Diâmetro do furo passante;
• Espessura da parede;
• Posição do furo;
• Retilinidade do furo;
• Concentricidade OD-ID;
• Planicidade da face de extremidade;
• Paralelismo da face de extremidade;
• Arranhões na superfície;
• Lascas nas bordas;
• Bolhas e inclusões visíveis;
• Limpeza da superfície;
• Condição da embalagem.

Registros de inspeção dimensional e fotografias do produto podem ser fornecidos quando necessário.

Informações Necessárias para Cotação

Por favor, forneça as seguintes informações para avaliação técnica e cotação:

1. Diâmetro externo;
2. Comprimento total;
3. Diâmetro do furo passante;
4. Tolerâncias dimensionais;
5. Requisito de concentricidade;
6. Acabamento da face de extremidade;
7. Tratamento de borda;
8. Material de quartzo ou grau de pureza;
9. Temperatura de operação;
10. Aplicação pretendida;
11. Gás de processo, líquido ou meio químico;
12. Quantidade do pedido;
13. Desenho técnico ou amostra de referência.

FAQ

Este produto é um tubo de quartzo ou uma haste de quartzo?

É classificado como um tubo de quartzo porque contém um furo axial passante. No entanto, sua parede espessa e comprimento curto lhe conferem uma aparência semelhante a um cilindro de quartzo perfurado.

Ele tem uma porta capilar lateral?

Não. O componente mostrado tem um único furo axial passante. Ele não contém uma porta capilar lateral independente.

O furo passante pode ser feito menor ou maior?

Sim. O diâmetro do furo pode ser personalizado. A viabilidade depende do diâmetro externo, comprimento, espessura da parede, retilinidade e requisitos de tolerância.
