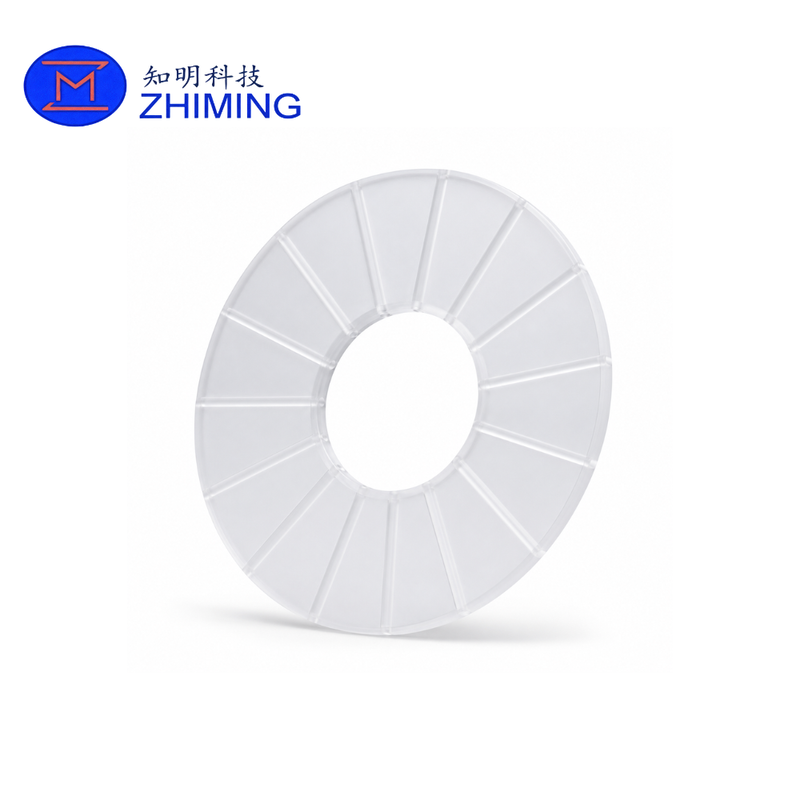

Anel de fixação de quartzo fundido personalizado com costelas radiais para processamento de semicondutores

Este anel de fixação personalizado de quartzo fundido é projetado para uso em equipamentos de processamento de semicondutores e outros sistemas industriais de alta temperatura e alta limpeza.

O componente apresenta uma grande estrutura anular com nervuras de reforço radiais distribuídas uniformemente. Este design ajuda a melhorar a estabilidade estrutural, mantendo uma construção relativamente leve. A abertura central, o diâmetro externo, a espessura, o layout das nervuras e os recursos de montagem podem ser fabricados de acordo com os desenhos do cliente.

Feita de material de quartzo fundido, a fixação oferece boa estabilidade térmica, resistência química e características de baixa contaminação, tornando-a adequada para fabricação de semicondutores, processamento de wafers, tratamento térmico e aplicações de equipamentos de precisão.

Recursos do Produto

• Construção personalizada de quartzo fundido
• Grande design anular com abertura central
• Nervuras radiais para suporte estrutural aprimorado
• Boa estabilidade térmica em condições de alta temperatura
• Baixa expansão térmica
• Boa resistência a muitos ácidos e produtos químicos de processo
• Bordas usinadas lisas e tolerâncias dimensionais controladas
• Adequado para ambientes de processamento de semicondutores limpos
• Dimensões e estruturas personalizadas disponíveis
• Produção de protótipos e em lote suportada

Aplicações Típicas

Esta fixação de quartzo pode ser personalizada para aplicações incluindo:

• Equipamentos de processamento de semicondutores
• Sistemas de tratamento térmico de wafers
• Fornos de difusão e oxidação
• Equipamentos de deposição CVD e relacionados
• Conjuntos de fornos de quartzo
• Sistemas de suporte e posicionamento de wafers
• Câmaras de processo de alta temperatura
• Equipamentos de processamento térmico de laboratório
• Fixações personalizadas para produção de semicondutores

A aplicação exata depende das dimensões do produto, condições de carga, temperatura de operação e estrutura do equipamento.

Vantagens do Material

Baixa Expansão Térmica

O quartzo fundido possui um baixo coeficiente de expansão térmica, ajudando o componente a manter a estabilidade dimensional durante ciclos rápidos de aquecimento e resfriamento.

Desempenho em Alta Temperatura

Componentes de quartzo podem ser usados em muitos processos de semicondutores de alta temperatura onde fixações convencionais de vidro ou polímero são inadequadas.

Resistência Química

O quartzo fundido oferece boa resistência a muitos ácidos e produtos químicos de processo comumente usados em produção de semicondutores e ambientes de laboratório.

Potencial de Baixa Contaminação

O quartzo é amplamente utilizado em equipamentos de semicondutores porque pode ser fabricado com pureza controlada e condições de superfície limpas.

Capacidade de Usinagem Personalizada

O diâmetro externo, diâmetro interno, espessura, dimensões das nervuras, estrutura da borda, furos de montagem e acabamento superficial podem ser personalizados de acordo com os requisitos do equipamento.

Opções de Personalização

Fabricamos fixações de quartzo com base em desenhos, amostras ou requisitos de aplicação do cliente.

A personalização disponível inclui:

• Diâmetro externo
• Diâmetro interno
• Espessura total
• Número de nervuras radiais
• Largura e altura das nervuras
• Requisito de planicidade
• Acabamento superficial
• Chanfro ou raio da borda
• Furos de montagem
• Furos de posicionamento
• Ranhuras e sulcos
• Superfície transparente ou fosca
• Grau do material de quartzo
• Requisitos de limpeza e embalagem

Especificações de Referência

Os seguintes parâmetros devem ser confirmados antes da cotação:

Nome do produto: Anel de Fixação de Quartzo Fundido
Material: Quartzo fundido
Estrutura: Anel anular com nervuras de reforço radiais
Diâmetro externo: Personalizado
Diâmetro interno: Personalizado
Espessura: Personalizado
Quantidade de nervuras: De acordo com o desenho
Condição da superfície: Transparente, translúcido ou fosco
Planicidade: De acordo com os requisitos do cliente
Tolerância dimensional: De acordo com o desenho
Método de processamento: Formação, soldagem, retificação e usinagem de precisão de quartzo
Embalagem: Embalagem protetora individual limpa
Quantidade de produção: Protótipo e pedidos em lote disponíveis

Fabricação e Controle de Qualidade

Cada fixação de quartzo pode ser inspecionada de acordo com o desenho e os requisitos técnicos do cliente. Os itens de inspeção podem incluir:

• Diâmetro externo e interno
• Espessura total
• Posição e dimensões das nervuras
• Planicidade
• Redondeza
• Posição dos furos
• Qualidade da borda
• Arranhões na superfície
• Lascas e rachaduras
• Limpeza visual
• Condição da embalagem

Relatórios de inspeção e documentação de material podem ser fornecidos de acordo com os requisitos do projeto.

Informações Necessárias para Cotação

Para uma cotação precisa, por favor, forneça:

1. Desenho do produto em formato PDF, STEP, DXF ou CAD
2. Diâmetro externo e diâmetro interno
3. Espessura total
4. Quantidade de nervuras e dimensões das nervuras
5. Tolerâncias dimensionais
6. Requisitos de planicidade e superfície
7. Temperatura de operação
8. Aplicação ou tipo de equipamento
9. Quantidade necessária
10. Requisitos de limpeza, inspeção e embalagem

Por que escolher nossos componentes de quartzo personalizados?

Apoiamos a fabricação personalizada de componentes de quartzo para equipamentos de semicondutores, sistemas de laboratório e aplicações industriais de alta temperatura.

Nossas capacidades abrangem:

• Fixações e gabaritos de quartzo
• Anéis de quartzo
• Placas de quartzo
• Carregadores de quartzo
• Barcos de quartzo
• Tubos de forno de quartzo
• Flanges de quartzo
• Câmaras de quartzo
• Conjuntos de soldagem de quartzo
• Outras peças de quartzo personalizadas para semicondutores

Se você precisa de um protótipo para teste de equipamento ou produção em lote estável, os componentes podem ser fabricados de acordo com seus desenhos e especificações técnicas.

Perguntas Frequentes

As dimensões desta fixação de quartzo podem ser personalizadas?

Sim. O diâmetro externo, diâmetro interno, espessura, estrutura das nervuras, furos e outras dimensões podem ser personalizadas de acordo com seu desenho.

Você pode fabricar o produto a partir de uma amostra física?

Sim. A fabricação baseada em amostra pode ser possível, mas um desenho técnico é recomendado para confirmar as dimensões e tolerâncias com precisão.

Este produto é adequado para equipamentos de semicondutores de alta temperatura?

O quartzo fundido é comumente usado no processamento de semicondutores de alta temperatura. A adequação final deve ser avaliada de acordo com a temperatura de operação, carga, ciclo térmico e estrutura do equipamento.
