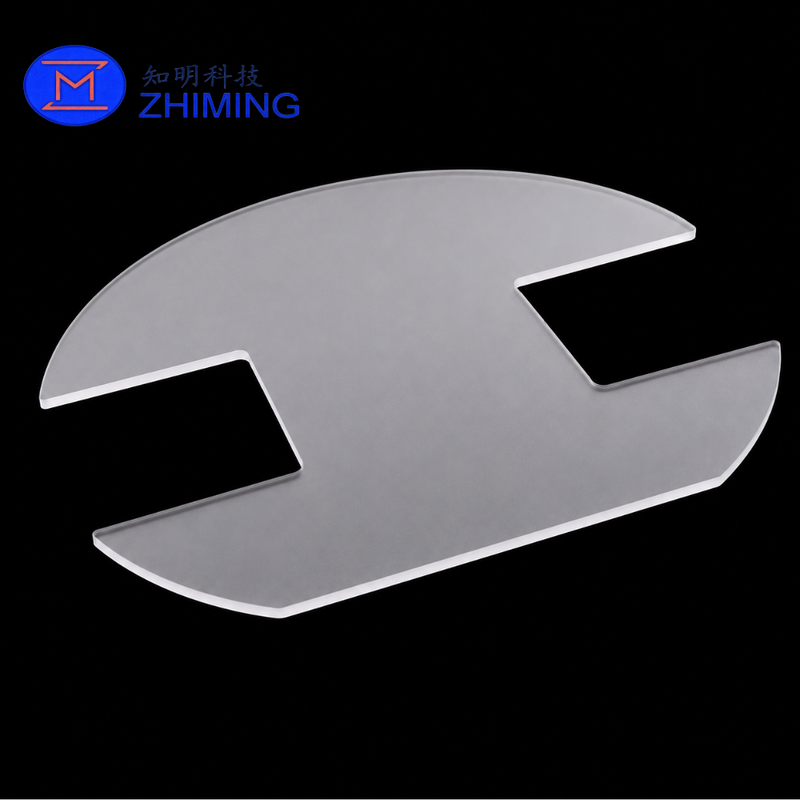

Placa de isolamento térmico de quartzo personalizada para sistemas de fornos fotovoltaicos

A placa de isolamento térmico de quartzo, também conhecida como placa de barreira térmica de quartzo ou escudo térmico de forno de quartzo,com uma tensão de saída superior a 50 kV,.

Múltiplas placas de quartzo são normalmente dispostas em intervalos controlados usando um suporte de quartzo com ranhuras correspondentes.Eles formam um conjunto de barreira térmica em camadas que ajuda a controlar a transferência de calor radiante, reduz a perda de calor em torno da abertura do forno, estabiliza o ambiente térmico local e protege os componentes circundantes do forno.

Fabricada a partir de quartzo fundido de alta pureza ou quartzo fundido opaco, a placa oferece baixa expansão térmica, boa resistência ao choque térmico, compatibilidade a altas temperaturas,e baixo potencial de contaminaçãoO mecanizado personalizado está disponível para placas circulares, placas retangulares, aberturas centrais, ranhuras, entalhes, furos de posicionamento e perfis de instalação especiais.

Características fundamentais

Material de quartzo de alta pureza

O quartzo fundido de alta pureza ajuda a reduzir o risco de contaminação metálica em ambientes fotovoltaicos e de processamento térmico de semicondutores.

Baixa expansão térmica

O quartzo fundido tem um coeficiente de expansão térmica muito baixo, ajudando a placa a manter a estabilidade dimensional durante os ciclos de aquecimento e resfriamento.

Projeto de barreira térmica em camadas

Quando várias placas são instaladas com espaçamento controlado, o conjunto ajuda a limitar a transferência de calor radiante e convectivo em torno da abertura do tubo do forno.

Resistência ao choque térmico

O quartzo fundido funciona bem sob mudanças de temperatura quando a placa é projetada, instalada, aquecida e resfriada corretamente.

Mecânica de precisão

O corte CNC, a perfuração, a moagem, o esgotamento e o acabamento da borda estão disponíveis para garantir a compatibilidade com o tubo do forno, o suporte e o conjunto circundante.

Geometria personalizada

O diâmetro, a espessura, as aberturas, os entalhes, as características de montagem e a condição da superfície da chapa podem ser fabricados de acordo com desenhos ou amostras.

Especificações do produto

A especificação Ø420 × 5 mm é um tamanho de referência para o produto exibido.

Como funciona a placa de isolamento de quartzo

A placa de quartzo é geralmente usada como parte de um conjunto de isolamento de várias camadas, em vez de como um material isolante autônomo.

Várias placas são inseridas em um suporte de quartzo com ranhuras com um espaço de ar controlado entre as placas adjacentes.

• Reduzir a transferência de calor radiante direta
• Limitar a perda de calor em torno da abertura do forno
• Proteja os vedações e componentes mecânicos próximos
• Reduzir a exposição térmica fora do tubo do forno
• Manter o posicionamento da placa consistente
• Melhorar a estabilidade do conjunto de entrada do forno
• Simplificar a inspecção e a substituição durante a manutenção

O desempenho térmico real depende do número de placas, do espaçamento das placas, da condição da superfície, da temperatura do forno, do fluxo de ar, da espessura da placa e da posição de instalação.

Opções materiais

Quartzo fundido transparente

Adequado quando for necessária uma elevada pureza, observação visual ou transmissão infravermelha controlada.

Quartzo fundido opaco

Contém uma microestrutura controlada que aumenta a dispersão da luz e reduz a transmissão direta de calor radiante.

Quartzo congelado ou moído

Uma superfície moída ou esmaltada pode aumentar a dispersão da luz e pode ser especificada de acordo com os requisitos de concepção e instalação térmica.

O grau de quartzo mais adequado deve ser selecionado de acordo com a pureza exigida, o comportamento térmico, as condições mecânicas e a atmosfera do forno.

Vantagens do produto

• De peso superior a 200 g/m2
• Baixo coeficiente de expansão térmica
• Boa resistência ao ciclo térmico
• Baixo potencial de contaminação por metais
• Dimensões de máquinas de precisão
• Aberturas, ranhuras e perfis de borda personalizados
• Compatíveis com suportes de quartzo com ranhuras
• Fácil de inspecionar e substituir
• Adequado para ambientes de fabrico limpos
• Prototipo e produção por lotes disponíveis
• Podem ser fornecidos suportes correspondentes
• Embalagens personalizadas disponíveis para componentes frágeis

Aplicações típicas

• Fornos de difusão fotovoltaicos
• Equipamento de fabrico de células solares
• Isolamento de entrada e saída dos tubos de forno
• Fornos de difusão de semicondutores
• Fornos de oxidação de semicondutores
• LPCVD e equipamento de processamento térmico
• Outros aparelhos de ar condicionado
• Sistemas de reação a alta temperatura
• Fornos de tubo de laboratório
• Equipamentos industriais de tratamento térmico
• De potência não superior a 1000 W

Opções de design personalizadas

Podemos fabricar placas de isolamento de quartzo com:

• Diâmetros exteriores personalizados
• Diferentes espessuras de chapas
• Orifícios centrais ou grandes aberturas
• Fornos de borda e espaços de posicionamento
• Orifícios de montagem ou de alinhamento
• Profissionais escalonados ou incrustados
• Superfícies moídas ou polidas
• De borda ramificada ou arredondada
• Planura e tolerâncias personalizadas
• Quartzo transparente, opaco ou gelado
• Outros aparelhos de televisão
• Equipamento para a fabricação de placas e suportes

Para as peças de substituição, a produção pode basear-se num desenho técnico, num ficheiro CAD, numa amostra física ou nas dimensões medidas do equipamento.

Processo de Fabricação

Um processo de produção típico inclui:

1. Seleção do material e da qualidade do quartzo
2. Cortar chapas em bruto
3. Processamento de perfis CNC
4. Processamento de furos, fendas e recortes
5. Moagem ou polir de superfícies
6. Fundição e acabamento de bordas
7. Tratamento para aliviar o estresse quando necessário
8. Limpeza de precisão
9. Inspecção dimensional
10. Inspecção visual
11. Embalagem protetora

O processo de fabrico é ajustado de acordo com o diâmetro da placa, espessura, geometria de abertura, requisitos de superfície e quantidade de encomenda.

Inspecção da qualidade

Cada placa de isolamento térmico de quartzo pode ser inspeccionada para:

• Diâmetro exterior ou dimensões totais
• Espessura da chapa
• Dimensões de abertura e de corte
• Posições de buracos e ranhuras
• Planosidade
• Paralelo
• Condição da superfície
• Qualidade da borda
• Fichas e rachaduras
• Riscos e defeitos de usinagem
• Aparência material
• Limpeza
• Adequado ao suporte correspondente

Os relatórios de inspecção podem ser fornecidos de acordo com os requisitos técnicos acordados.

Informações necessárias para a citação

Forneça:

1. Forma e dimensões globais da chapa
2. Diâmetro da placa, se circular
3. Espessura da chapa
4. Dimensões da abertura central
5. Disposição de buracos, ranhuras ou entalhes
6. Requisitos de acabamento da superfície
7. Requisitos relativos ao tratamento das bordas
8. Tolerâncias de planura e dimensões
9. Requisitos relativos ao material ou à pureza do quartzo
10. Temperatura máxima de funcionamento
11. Condições do ciclo de aquecimento e arrefecimento
12. Atmosfera do forno
13. Quantidade exigida
14. Desenho técnico, ficheiro CAD ou amostra física

Se a placa for instalada num suporte de quartzo existente, forneça também a largura da ranhura, a profundidade da ranhura e a distância de montagem necessária.

Embalagem

As placas de quartzo são frágeis e necessitam de uma proteção adequada da embalagem.

• Revestimento de protecção limpo
• Separação de placas individuais
• Ampolamento de espuma macia ou EPE
• De peso superior a 200 g/m2
• Cartões de exportação reforçados
• Caixas de madeira para encomendas de grande diâmetro ou por lotes

As placas de grande diâmetro podem ser separadas individualmente para reduzir o contato, arranhões e danos nas bordas durante o transporte.

Perguntas frequentes

1Qual é a função de uma placa de isolamento térmico de quartzo?

É usado como parte de um conjunto de barreira térmica perto de uma abertura do tubo do forno.

2Ø420 × 5 mm é o único tamanho disponível?

No. Ø420 mm com espessura de 5 mm é uma especificação de referência.

3Podem ser fornecidos materiais de quartzo transparentes e opacos?

Sim, há opções de quartzo transparente, opaco, moído e congelado.

4Pode a placa ser fabricada a partir de um desenho ou amostra?

Sim, apoiamos a produção com base em desenhos técnicos, ficheiros CAD, dimensões do equipamento ou amostras físicas.

5Podem ser adicionados furos, ranhuras ou recortes especiais?

Sim, aberturas centrais, furos de posicionamento, entalhes de borda, ranhuras de montagem e perfis personalizados podem ser usinados com precisão de acordo com o desenho.

6Podem ser fornecidos suportes para placas de quartzo correspondentes?

Podemos fabricar suportes de quartzo com várias ranhuras e fornecer as placas e o suporte como um conjunto completo de isolamento do forno.

7. A placa é adequada para funcionamento contínuo a 1100 °C?

O quartzo fundido pode ser adequado para esta faixa de temperatura, mas o desempenho a longo prazo depende do grau de quartzo, tamanho da placa, espessura, carga mecânica, método de montagem, atmosfera do forno,e ciclo térmicoAs condições de funcionamento completas devem ser revistas antes de confirmar a especificação.

8. Como deve ser selecionada a espessura da chapa?

A espessura deve ser selecionada de acordo com o diâmetro da chapa, a largura da ranhura do suporte, a orientação da instalação, o suporte mecânico, as condições térmicas, a vida útil necessária e a deformação admissível.
