Detentor de placa de isolamento térmico de quartzo personalizado para sistemas de fornos fotovoltaicos

Detentor de placa de isolamento térmico de quartzo personalizado para sistemas de fornos fotovoltaicos

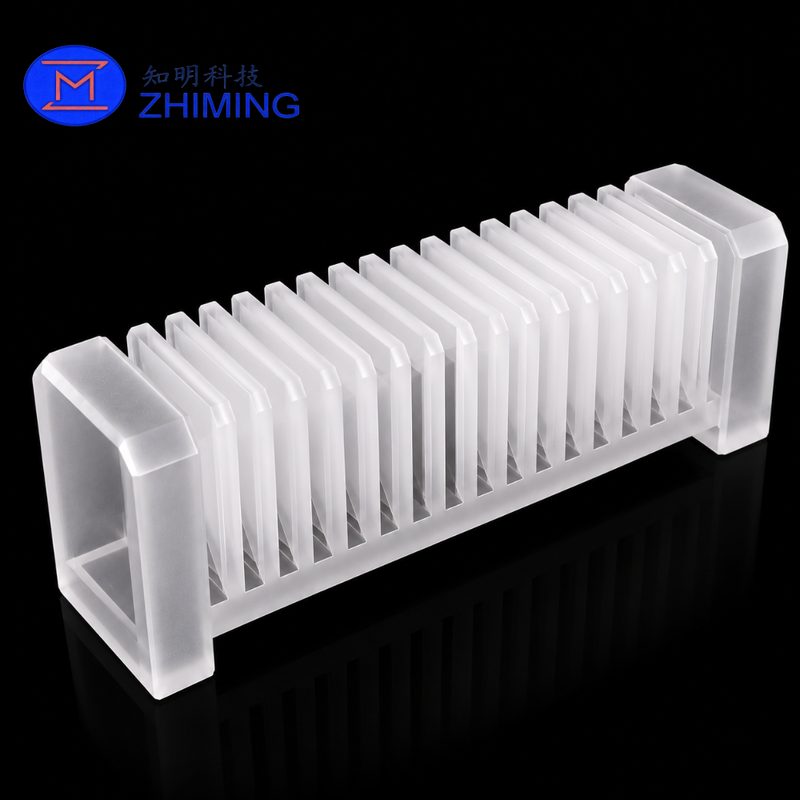

O suporte de placa de isolamento térmico de quartzo é um componente de forno especializado usado para posicionar com segurança várias placas de isolamento de quartzo ou placas de barreira térmica em torno da abertura de um tubo de processo.

Fabricado a partir de quartzo fundido de alta pureza, o suporte oferece baixa expansão térmica, boa resistência ao choque térmico, compatibilidade a altas temperaturas e baixo potencial de contaminação.A sua estrutura de várias ranhuras, com máquinas de precisão, mantém um espaçamento consistente entre as placas de isolamento individuais, ajudando a criar um conjunto de barreira térmica estável na abertura do forno.

Quando instalado com placas de isolamento de quartzo correspondentes, o conjunto completo pode ajudar a reduzir a transferência de calor ao redor da abertura do tubo, melhorar a estabilidade da zona térmica,e limitar a exposição excessiva ao calor dos componentes próximos do forno.

Este suporte de quartzo personalizado é adequado para fornos de difusão fotovoltaicos, sistemas de oxidação e difusão de semicondutores, equipamentos LPCVD, fornos de tubo de laboratório,e outros sistemas de processamento a alta temperatura.

Características fundamentais

Quartzo fundido de alta pureza

Fabricado a partir de sílica fundida de alta pureza para ajudar a minimizar a contaminação em ambientes de processamento térmico fotovoltaico e semicondutor.

Estrutura multi-slot de precisão

A largura, a profundidade, o espaçamento e a quantidade das ranhuras podem ser precisamente usinadas para corresponder à espessura e disposição das placas de isolamento.

Baixa expansão térmica

O quartzo fundido tem um coeficiente de expansão térmica muito baixo, ajudando o portador a manter a estabilidade dimensional durante ciclos repetidos de aquecimento e resfriamento.

Resistência ao choque térmico

A estrutura de quartzo é adequada para aplicações que envolvem mudanças de temperatura. A vida útil real depende da taxa de aquecimento, taxa de resfriamento, carga mecânica e condições de instalação.

Posicionamento estável da placa

O suporte suporta várias placas de isolamento em intervalos controlados, reduzindo o movimento indesejado, inclinação e contato direto entre placas adjacentes.

Compatibilidade de fornos personalizados

As dimensões gerais, o layout das ranhuras, as características de montagem, a geometria das bordas e a condição da superfície podem ser fabricadas de acordo com o conjunto de fornos existente.

Especificações do produto

O tamanho indicado é uma especificação de referência, o grau do material, a temperatura de funcionamento, as tolerâncias e as dimensões estruturais devem ser confirmados de acordo com o desenho real do forno.

Como funciona o portador

O suporte é instalado na abertura de um tubo de forno ou perto dela.

O espaçamento controlado entre as placas ajuda:

• Manter a estrutura da placa de isolamento estável
• Reduzir a transferência de calor direta perto da abertura do tubo
• Limitar os movimentos indesejados das placas
• Melhorar a repetibilidade durante a instalação e manutenção
• Proteja os selos, molduras e outros componentes do forno próximos
• Apoiar um ambiente térmico mais estável em torno da entrada do forno

O desempenho térmico depende do número de placas, do espaçamento, da espessura da placa, do material, da temperatura do forno, do fluxo de ar e da posição de instalação.

Vantagens do produto

• Construções de quartzo fundido de alta pureza
• Baixo risco de contaminação por metais
• Geometria das ranhuras de máquinas de precisão
• Espaçamento de placas consistente
• Baixo coeficiente de expansão térmica
• Boa resistência ao ciclo térmico
• De peso superior a 200 g/m2
• Posicionamento estável de múltiplas placas de quartzo
• Compatível com ambientes de fabrico limpos
• Projeto de componentes substituíveis e de manutenção
• Disponíveis dimensões e estruturas de montagem personalizadas
• Podem ser fornecidas placas de isolamento de quartzo correspondentes

Aplicações típicas

• Fornos de difusão fotovoltaicos
• Equipamento de fabrico de células solares
• Outros aparelhos de ar condicionado
• Outros aparelhos de televisão e aparelhos de rádio
• Fornos de difusão de semicondutores
• Fornos de oxidação de semicondutores
• LPCVD e sistemas de processamento térmico
• Outros aparelhos de ar condicionado e aparelhos de ar condicionado
• Fornos de tubo de laboratório
• Equipamentos industriais de tratamento térmico
• Sistemas de barreira térmica de fornos personalizados

Opções de design personalizadas

O suporte da placa de isolamento de quartzo pode ser personalizado com:

• Diferentes comprimentos globais, larguras e alturas
• Quantidades personalizadas
• Largura e profundidade de ranhuras diferentes
• Espaçamento uniforme ou variável
• Espessura da base personalizada
• Orifícios de posicionamento ou elementos de montagem
• Estruturas escalonadas ou em repouso
• De borda ramificada ou arredondada
• Superfícies moídas, esmaltadas ou polidas localmente
• Profissionais especiais para instalação de fornos
• Placas de isolamento de quartzo
• Equipamento de montagem de suportes e placas

Para os sistemas de fornos existentes, a fabricação pode basear-se num desenho técnico, num modelo CAD, numa amostra física ou em dimensões de instalação medidas.

Processo de Fabricação

Um processo de produção típico inclui:

1. Seleção de materiais de quartzo
2. Cortes em branco e preparação de dimensões
3. Processamento de perfis CNC
4. Fabricação de máquinas-ferramentas de precisão
5. Moagem de superfícies
6. Fundição e acabamento de bordas
7. Tratamento para aliviar o estresse quando necessário
8. Limpeza
9. Inspecção dimensional
10. Inspecção visual
11. Embalagem protetora

A via de fabrico específica é selecionada de acordo com o tipo de material, a geometria das ranhuras, os requisitos de tolerância e a quantidade de encomenda.

Inspecção da qualidade

Cada suporte de placa de quartzo pode ser inspeccionado para:

• Comprimento, largura e altura globais
• Quantidade de slots
• Largura e profundidade da ranhura
• Espaçamento entre ranhuras
• Precisão da posição da ranhura
• Planura da base
• Paralelismo e perpendicularidade
• Condição da superfície
• Integridade da borda
• Fichas, rachaduras e defeitos de usinagem
• Limpeza
• Instalação com chapas de isolamento correspondentes

Os relatórios de inspecção e os padrões de aceitação personalizados podem ser discutidos para encomendas por lotes.

Informações necessárias para a citação

Fornecer as seguintes informações:

1. Dimensões globais
2. Quantidade de slots
3. Largura e profundidade da ranhura
4. Espaçamento entre ranhuras
5. Dimensões da placa de isolamento de quartzo
6. Espessura da base e do suporte
7. Requisitos de montagem ou posicionamento
8. Requisitos de acabamento da superfície
9. Tolerâncias de dimensão
10. Temperatura máxima de funcionamento
11. Condições de aquecimento e arrefecimento
12. Orientação da instalação e carga mecânica
13. Quantidade exigida
14. Desenho técnico, modelo 3D ou amostra física

A indicação das dimensões da placa de isolamento, juntamente com o desenho do suporte, ajuda a assegurar uma clara de montagem adequada.

Embalagem

Cada suporte de quartzo é protegido individualmente para reduzir o risco de chipping, arranhões, impacto e quebra durante o transporte.

Os métodos de embalagem disponíveis incluem:

• Película protetora ou embalagem limpa
• De peso superior a 200 g/m2
• Caixas internas individuais
• Cartões de exportação reforçados
• Caixas de madeira para encomendas maiores ou por lotes

Perguntas frequentes

1Qual é a função de um suporte de placa de isolamento térmico de quartzo?

Ele suporta e posiciona várias placas de isolamento de quartzo perto de uma abertura de tubo de forno.O conjunto completo de placa e suporte forma uma barreira térmica em camadas e ajuda a proteger os componentes do forno próximos da exposição excessiva ao calor.

2- A quantidade de slots e espaçamento pode ser personalizado?

Sim, a quantidade de ranhuras, largura, profundidade, espaçamento e posição podem ser personalizadas de acordo com as dimensões da placa de isolamento e o design do forno.

3Pode fabricar o suporte segundo uma amostra física?

Sim, a fabricação baseada em amostras está disponível, no entanto, é recomendado um desenho dimensionado quando forem necessários espaçamentos de ranhuras precisos ou tolerâncias de instalação.

4Que informações são necessárias para determinar a largura da ranhura?

Precisamos da espessura da placa de isolamento, da distância de montagem necessária, da temperatura de funcionamento, da direção de instalação e da tolerância dimensional.

5O tamanho de referência de 245 × 93 × 38 mm é fixo?

Não. Este é apenas um tamanho de referência para o produto exibido. As dimensões gerais e a geometria do slot podem ser personalizadas.

6Podem ser fornecidas placas de isolamento de quartzo correspondentes?

Podemos fabricar o suporte e as placas de isolamento de quartzo como componentes individuais ou como um conjunto completo.

7O produto pode ser utilizado continuamente a 1100 °C?

O quartzo fundido pode ser adequado para esta faixa de temperatura, mas o desempenho a longo prazo depende do grau de quartzo, geometria do componente, carga mecânica, método de montagem, ciclo térmico,e a atmosfera do fornoAs condições de funcionamento devem ser revistas antes de confirmar o projecto.

8Podem ser produzidos protótipos antes da fabricação em série?

Sim, estão disponíveis serviços de prototipos, pequenos lotes e produção em massa.
