Sic carcaça
Created with Pixso. Substratos de SiC 6H de Grau Industrial para Eletrônica de Alta Temperatura, UV e Precisão

Substratos de SiC 6H de Grau Industrial para Eletrônica de Alta Temperatura, UV e Precisão

Nome da marca: ZMSH
Informações pormenorizadas
Lugar de origem:
Xangai, China
Material:
SiC 6H monocristalino
Estrutura cristalina:
Hexagonal (6H)
Diâmetro / Tamanho:
25 mm (2″), 50 mm (4″), 100 mm (4″), 150 mm (6″), 200 mm (8″), 300 mm (12″); tamanhos quadrados ou p
Grossura:
350–1.000 µm (personalizável)
Acabamento de superfície:
CMP Epi-ready, polido de dois lados (DSP), polido de um lado (SSP)
Variação da espessura total (TTV):
≤5 µm típico
Arco / Warp.:
≤40 µm (6″ típico)
Condutividade:
Opções tipo N (condutivo), semi-isolante (SI)
Destacar:

Substratos de SiC de grau industrial

,

Substratos de SiC para altas temperaturas

,

Substratos de SiC resistentes a UV

Descrição do produto

Substratos de SiC 6H de grau industrial para eletrónica de alta temperatura, UV e de precisão


Visão geral do produto


Os substratos de carburo de silício 6H (SiC) são wafers de cristal único de alta qualidade projetados para aplicações optoeletrônicas de alta temperatura, alta voltagem e especializadas.6H oferece um politipo hexagonal diferente com mobilidade eletrônica ligeiramente menor, mas excelente estabilidade térmica, resistência mecânica e custo-eficácia para usos de nicho, como LEDs UV, sensores de alta temperatura e eletrônicos industriais.

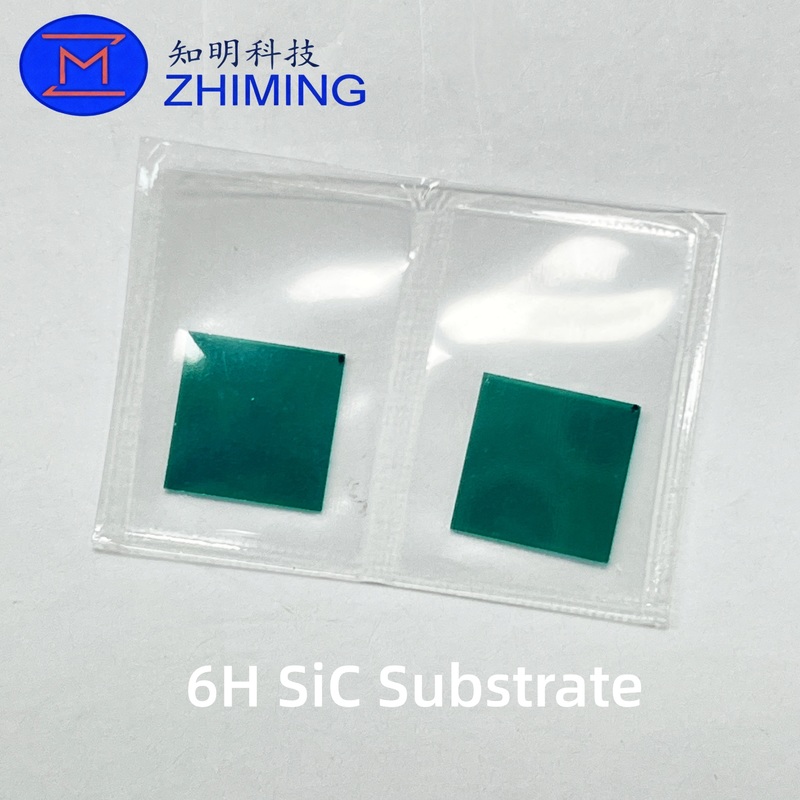

Substratos de SiC 6H de Grau Industrial para Eletrônica de Alta Temperatura, UV e Precisão 0Substratos de SiC 6H de Grau Industrial para Eletrônica de Alta Temperatura, UV e Precisão 1

Características fundamentais


  • Estrutura de cristal hexagonal 6H:Assegura a estabilidade dimensional e a robustez mecânica durante o processamento de wafer.

  • Propriedades elétricas:Mobilidade moderada dos elétrons adequada para dispositivos de alta temperatura e alta tensão; suporta pegadas de dispositivos menores.

  • Condutividade térmica (~ 390 ∼ 450 W/m·K):Difusão de calor eficiente em módulos de potência e ambientes adversos.

  • Resistência mecânica e química:Alta dureza e resistência à corrosão para uma fiabilidade a longo prazo.

  • Opções de superfície preparada para epi:Compatível com crescimento epitaxial, incluindo aquecimento por hidrogénio e polimento por CMP.

  • Dimensões e espessura personalizáveis:Disponível em diâmetros normalizados ou adaptados a necessidades específicas de produção.


Aplicações


  • Dispositivos e sensores de semicondutores de alta temperatura

  • LEDs UV e optoeletrónica especializada

  • Eletrónica aeroespacial e automotiva exposta a condições extremas

  • Eletrónica industrial que requer componentes compactos e robustos

  • Investigação e desenvolvimento em semicondutores de banda larga


Especificações técnicas (típicas e personalizáveis)



Parâmetro Especificações
Materiais 6H SiC de cristal único
Estrutura cristalina Hexagonal (6H)
Diâmetro / Tamanho 25 mm (2′′), 50 mm (4′′), 100 mm (4′′), 150 mm (6′′), 200 mm (8′′), 300 mm (12′′); tamanhos quadrados ou personalizados disponíveis
Espessura 350 ‰ 1.000 μm (customizável)
Revestimento de superfície CMP preparado para epi, polido de dois lados (DSP), polido de um lado (SSP)
Variação da espessura total (TTV) ≤ 5 μm típico
Arco / Warp ≤ 40 μm (6" típicos)
Densidade dos microtubos < 0,1 cm−2 alvo industrial; qualidades premium < 0,01 cm−2
Densidade de dislocação < 104 cm−2 (alvo para rendimento de alta tensão)
Conductividade Opções de tipo N (condutor), semi-isolação (SI)
Preparado para epi Sim compatível com o crescimento epitaxial


Vantagens do substrato quadrado


  • Sensores de alta temperatura e LEDs UV:Os substratos quadrados proporcionam um alinhamento preciso para os eletrodos e bases de embalagem.

  • Eletrónica industrial:Permite um design compacto com alta integração, reduzindo as lacunas entre o pacote e o substrato.

  • Circuitos de RF e Microondas (opção SI):Redução da perda de sinal para aplicações de alta frequência.

Processo de Fabricação

  1. Síntese de pó: matéria-prima de SiC de alta pureza.

  2. Instalação das sementes: 6H sementes fixadas numa ampola de crescimento.

  3. Crescimento a altas temperaturas: a sublimação a 2300°C forma uma bola de SiC.

  4. Cortar: Serra de fio de diamante corta as bolinhas.

  5. Poluição e inspecção: poluição por CMP ou por diamante de superfícies preparadas para epi; fornecimento de um certificado de metrologia e análise (CoA).

Principais aplicações e casos de utilização

  • Eletrónica de alta temperatura e sensores industriais

  • Optoeletrónica UV

  • Eletrónica aeroespacial e de defesa em condições extremas

  • Dispositivos de alimentação compactos de alta fiabilidade para mercados de nicho

  • Investigação e desenvolvimento e produção piloto de dispositivos semicondutores de banda larga


Perguntas frequentes


1O que torna os substratos de SiC 6H diferentes dos de 4H?


O 6H SiC possui um politipo hexagonal diferente, menor mobilidade dos elétrons e vantagens econômicas para aplicações de alta temperatura e especializadas, enquanto o 4H é padrão para aplicações de alta velocidade,Dispositivos de potência de alta eficiência.


2- O SiC 6H resiste a altas temperaturas?


Sim, mantém estabilidade mecânica e elétrica em ambientes térmicos extremos.


3Os substratos de SiC 6H são personalizáveis?


Sim, o diâmetro, a espessura, o acabamento da superfície e a condutividade podem ser adaptados às necessidades de I&D ou produção.


4- Que indústrias usam substratos de 6H SiC?


Sensores de alta temperatura, LEDs UV, eletrônicos aeroespaciais, automotivos e industriais que exigem desempenho robusto em condições extremas.
