Detalhes do produto:
Condições de Pagamento e Envio:
|
Estrutura cristalina: | Monocristal 4H-SiC | Tamanho: | 4inch |
---|---|---|---|
Diâmetro: | 100 mm (± 0,1 mm) | Tipo de doping: | N-type/P-type |
Espessura: | 350 μm | Exclusão da borda: | 3 milímetros |
Destacar: | Wafer epitaxial de 100 mm de SiC,Wafer epitaxial SiC de qualidade superior |

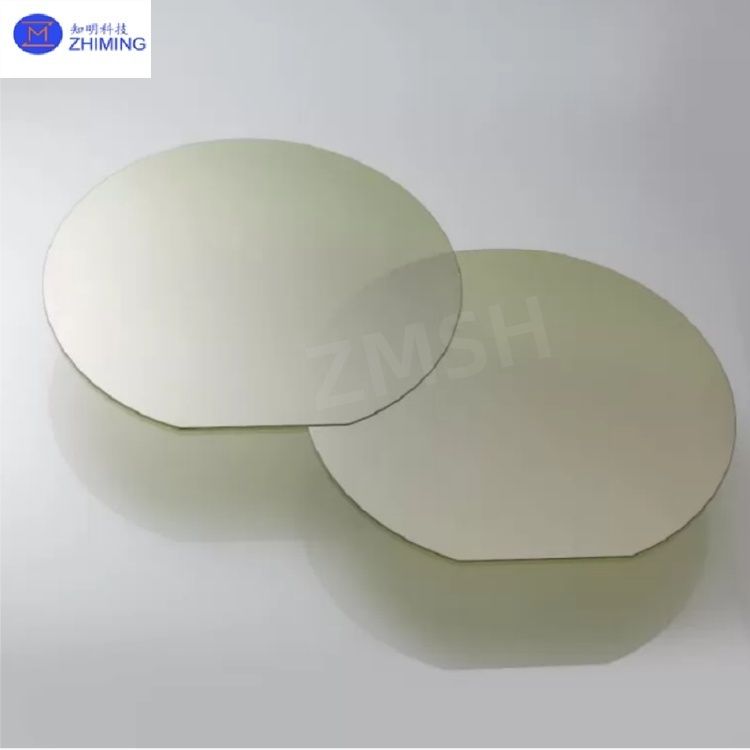

Bolacha Epitaxial de SiC de 4 polegadas 4H-N Diâmetro 100mm Espessura 350μm Grau Prime
Como material central para a fabricação de dispositivos de potência de carboneto de silício (SiC), a bolacha epitaxial de SiC de 4 polegadas é baseada em uma bolacha de SiC do tipo 4H-N, cultivada usando deposição química de vapor (CVD) para produzir um filme fino de cristal único de alta uniformidade e baixa densidade de defeitos. Suas vantagens técnicas incluem: - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
· Estrutura Cristalina: (0001) orientação da face de silício com um corte de 4° para otimizar o ajuste da rede e reduzir defeitos de micropipos/falhas de empilhamento.
· Desempenho Elétrico: Concentração de dopagem do tipo N precisamente controlada entre 2×10¹⁴–2×10¹⁹ cm⁻³ (tolerância de ±14%), alcançando resistividade ajustável de 0,015–0,15 Ω·cm por meio da tecnologia de dopagem in situ.
- Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
· Controle de Defeitos: Densidade de defeitos de superfície <25 cm⁻² (TSD/TED), densidade de defeitos triangulares <0,5 cm⁻², garantida por crescimento assistido por campo magnético e monitoramento em tempo real.Aproveitando os clusters de equipamentos CVD desenvolvidos internamente, a ZMSH alcança o controle total do processo, desde o processamento da bolacha até o crescimento epitaxial, suportando testes rápidos em pequenos lotes (mínimo de 50 bolachas) e soluções personalizadas para aplicações em veículos de nova energia, inversores fotovoltaicos e estações base 5G.
Parâmetros-chave para bolachas epitaxiais de SiC de 4 polegadas
Diâmetro Diâmetro | Diâmetro Diâmetro |
100 mm (±0,1 mm) | Espessura |
10–35 μm (baixa tensão) / 50–100 μm (HV) | Concentração de Dopagem (N) |
2×10¹⁴–2×10¹⁹ cm⁻³ | Densidade de Defeitos de Superfície |
<25 cm⁻² (TSD/TED) | Resistividade |
0,015–0,15 Ω·cm (ajustável) | Exclusão de Borda |
3 mm | Características principais e avanços técnicos das bolachas epitaxiais de SiC de 4 polegadas |
- Condutividade Térmica: >350 W/m·K, garantindo operação estável a >200°C, 3 vezes maior que o silício. - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
- Resistência Dielétrica: >3 MV/cm, permitindo dispositivos de alta tensão de 10kV+ com espessura otimizada (10–100 μm). - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
- Mobilidade do Portador: Mobilidade de elétrons >900 cm²/ (V·s), aprimorada por dopagem gradiente para comutação mais rápida. - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
- Uniformidade da Espessura: <3% (teste de 9 pontos) por meio de reatores de zona de dupla temperatura, suportando controle de espessura de 5–100 μm. - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
- Qualidade da Superfície: Ra <0,5 nm (AFM), otimizado por ataque com hidrogênio e polimento químico-mecânico (CMP). - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
3. Capacidades de Personalização - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
- Compatibilidade de Embalagem: Oferece polimento de dupla face (Ra <0,5 nm) e embalagem em nível de bolacha (WLP) para TO-247/DFN. - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
1. Veículos de Nova Energia - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
- Inversores de Acionamento Principal: Bolachas epitaxiais de 1200V para módulos SiC MOSFET, melhorando a eficiência do sistema para 98% e reduzindo a perda de alcance do EV em 10–15%. - Carregamento Rápido: Bolachas de 600V permitindo plataformas de 800V para carregamento de 80% em 30 minutos (por exemplo, Tesla, NIO).
2. Industrial e Energia
- Inversores Solares: Bolachas de 1700V para conversão DC-AC, aumentando a eficiência para 99% e reduzindo o LCOE em 5–8%.
- Redes Inteligentes: Bolachas de 10kV para transformadores de estado sólido (SST), reduzindo as perdas de transmissão para <0,5%.
3. Optoeletrônica e Detecção
O seguinte é o tipo 3C-N recomendado para substratos de SiC:
- Detectores UV: Utilizando bandgap de 3,2 eV para detecção de 200–280 nm em monitoramento de chama e detecção de ameaças bioquímicas.
- Dispositivos RF GaN-on-SiC: HEMTs em bolachas de 4 polegadas para estações base 5G, alcançando 70% de eficiência PA.
4. Ferroviário e Aeroespacial- Inversores de Tração: Bolachas de alta temperatura (-55°C–200°C) para módulos IGBT em trens-bala (certificados AEC-Q101).
- Energia de Satélite: Bolachas endurecidas à radiação (>100 krad(Si)) para conversores DC-DC de espaço profundo.
Serviço da ZMSH de bolacha de SiC
1. Competências Essenciais
· Cobertura de Tamanho Total: Substratos/bolachas epitaxiais de SiC de 2–12 polegadas, incluindo politipos 4H/6H-N, HPSI, SEMI e 3C-N.
· Fabricação Personalizada: Corte personalizado (furos passantes, setores), polimento de dupla face e WLP.
· Soluções completas: Epitaxia CVD, implantação iônica, recozimento e validação de dispositivos.
2. Capacidade de Produção
· Bolachas de 6 polegadas: 360.000 capacidade anual; linha de P&D de 8 polegadas operacional.
· Certificações: Certificado IATF 16949, >95% de rendimento para produtos de nível automotivo.
· Liderança de Custos: 75% de equipamentos CVD domésticos, 25% de custos mais baixos em comparação com concorrentes internacionais.
O seguinte é o tipo 3C-N recomendado para substratos de SiC:
FAQ
de
bolachas epitaxiais de SiC de 4 polegadas
1. P: Quais são as principais vantagens das bolachas epitaxiais de SiC de 4 polegadas?
Tags: #4polegadas, #Personalizado, #Diâmetro 100mm, #Tipo 4H-N, #Bolacha Epitaxial de SiC, #Sensores de Alta Temperatura, #Carboneto de silício, #Espessura 350μm, #Grau Prime
