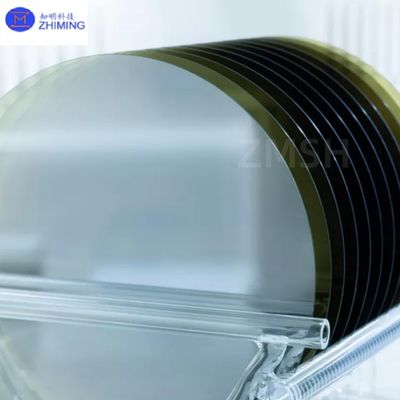

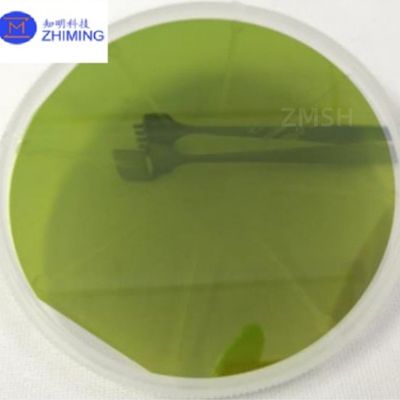

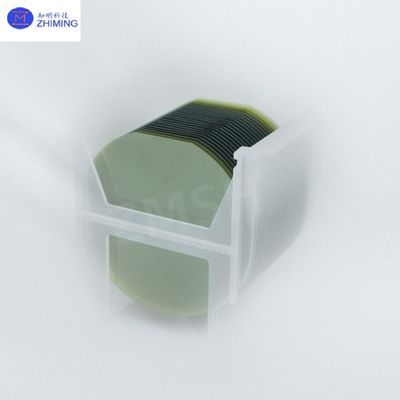

Wafers de sementes de cristais de SiC Dia 205 203 208 Crescimento de PVT/HTCVD de grau de produção

Wafers de sementes de cristais de SiC Dia 205 203 208 Crescimento de PVT/HTCVD de grau de produção

Os Wafers de Cristal de Sementes de Carbono de Silício (SiC) são os materiais fundamentais para o crescimento de cristal único de SiC e a fabricação de dispositivos, produzidos por corte, moagem,e polimento de cristais de SiC de alta purezaEssas placas apresentam condutividade térmica ultra-alta (4,9 W/cm·K), força de campo de ruptura excepcional (24 MV/cm), largura de banda (3,2 eV) e inércia química.tornando-os críticos para aplicações em ambientes extremos como a aeroespacialA partir daí, o processo de formação de um sistema de transmissão de energia nuclear, a energia nuclear e a eletrônica de alta potência, serve de "semente" para o crescimento dos cristais, a sua orientação cristalográfica (por exemplo, politipo 4H-SiC), a sua planitude de superfície, a sua densidade e a sua densidade.e densidade de micropaipo influenciam diretamente a qualidade dos lingotes a jusante e desempenho do dispositivoA ZMSH fornece wafers de cristal de sementes de SiC de 2 ′′12 polegadas com diâmetros de 153 mm, 155 mm, 203 mm, 205 mm e 208 mm, atendendo aos setores de semicondutores, energia renovável e industrial.

Características principais da bolacha de sementes de SiC

1Superioridade Física e Química
- Durabilidade extrema: as Wafers de Cristal de Sementes de SiC suportam temperaturas superiores a 1700°C e exposição a radiação, sendo ideais para aplicações aeroespaciais e nucleares.
- Desempenho elétrico: A alta velocidade de saturação de elétrons (2,7 × 107 cm/s) permite dispositivos de alta frequência (por exemplo, amplificadores de RF 5G).
- Controle de defeitos: a densidade dos microtubos < 1 cm­2 e os defeitos mínimos dos politipos garantem um crescimento uniforme dos lingotes.

2. Processos de Fabricação Avançados
- Crescimento de Cristal:As bolhas de cristal de sementes de SiC utilizam o transporte físico de vapor (PVT) ou a deposição química de vapor a alta temperatura (HTCVD) para controlar com precisão os gradientes de temperatura e o transporte de precursores.
- Técnicas de processamento: Os Wafers de cristal de sementes de SiC utilizam serragem de fios múltiplos, moagem de diamantes e corte laser furtivo para alcançar uma rugosidade de superfície ≤ Rz 0,1 μm e precisão dimensional ± 0,1 mm.

3. Especificações flexíveis
- Diversidade de tamanho: As Wafers de cristal de sementes de SiC suportam wafers de 2 ′′ 12′′ (153 ′′ 208 mm de diâmetro), adaptáveis a dispositivos de energia, módulos de RF e aplicações de sensores.

Especificações técnicas das bolhas de sementes de SiC

Aplicações primárias deWafer de sementes de SiC

1Indústria de semicondutores.

· Dispositivos de potência: habilitar MOSFETs e diodos SiC para inversores de veículos elétricos, melhorando a eficiência em 10­15% e reduzindo o volume em 50%.
· Dispositivos de RF: As Wafers de Cristal de Semente de SiC sustentam as estações base 5G PA e LNA para comunicação de ondas milimétricas.

2,Energias renováveis e indústria

· Solar/Armazém: É fundamental para inversores fotovoltaicos de alta eficiência, minimizando as perdas de conversão de energia.
· Motores industriais: a tolerância a altas temperaturas reduz os requisitos de arrefecimento em motores de alta potência.

3, Tecnologias emergentes

· Aeroespacial: a resistência à radiação garante a fiabilidade da electrónica espacial.
· Computação Quântica: as wafers de alta pureza suportam bits quânticos semicondutores de baixa temperatura.

Produtos relacionados

Vantagem competitiva da ZMSH em Wafers de Cristal de Sementes de SiC

1Capacidades técnicas integradas
Masterização do crescimento: Domina os processos PVT e HTCVD, alcançando a produção de pequenos lotes de wafer de 8 polegadas com rendimento líder do setor.
Personalização: oferece flexibilidade de diâmetro (153 mm) e processamento especializado (por exemplo, trincheira, revestimento).

2. Roteiro estratégico
Inovação tecnológica: Desenvolvimento de epitaxia de fase líquida (LPE) para reduzir defeitos e avançar na produção em massa de wafers de 12 polegadas (redução de custos de 30% até 2025).
Expansão do mercado: colaboração com os sectores dos veículos elétricos e das energias renováveis, integração de heterostruturas GaN/SiC para sistemas de próxima geração.

Método PVT/HTCVD para o forno de crescimento de cristais de SiC:

O forno de crescimento de cristais de SiC PVT/HTCVD da ZMSH:
