12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico

Detalhes do produto

Lugar de origem: Shanghai China

Marca: ZMSH

Certificação: ROHS

Número do modelo: Bolacha do carboneto de silicone

Termos de pagamento e envio

Preço: by case

Termos de pagamento: T/T

Obtenha o melhor preço
Destacar:

Substrato SIC polido epitaxial

,

Substrato de SiC de qualidade superior

,

Substrato SIC de 12 polegadas

Materiais:
SiC monocristalino 4h-N
Grau:
Grau P/D/R
Cores:
Verde
Diâmetro:
12 polegadas
Materiais:
SiC monocristalino 4h-N
Grau:
Grau P/D/R
Cores:
Verde
Diâmetro:
12 polegadas
12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico

12 polegadas Diâmetro 300 mm SIC Substrato Epitaxial Wafer Polido de Carbono de Silício Ingot Prime Grade 4H Tipo Condutor Solar Fotovoltaico

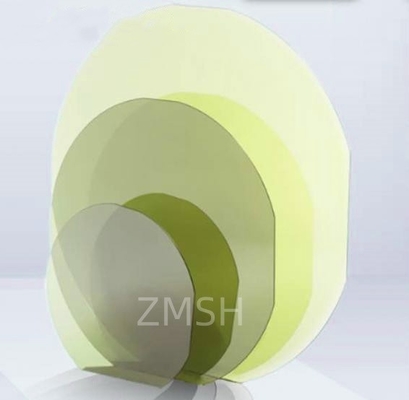

12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico 0



Introdução do produto







O substrato SiC de 12 polegadas é uma grande bolacha de carburo de silício (SiC), usada principalmente no fabrico de dispositivos semicondutores de alto desempenho.O carburo de silício é um material semicondutor de banda larga com excelentes propriedades físicas e químicas, adequado para aplicações de alta potência, alta frequência e alta temperatura.Aplicações industriais e outros domínios, ao mesmo tempo que traz benefícios económicos e ambientais significativos para a indústria de semicondutores, melhorando a eficiência da produção, reduzindo os custos e impulsionando o progresso tecnológico.Com o desenvolvimento contínuo da tecnologia do carburo de silício, os substratos de 12 polegadas ocuparão uma posição importante no futuro mercado.A introdução do substrato de 12 polegadas marca um grande avanço no tamanho e na capacidade da tecnologia do carburo de silício para atender à crescente demanda do mercado.








Parâmetros do produto



Diâmetro 300.0 mm+0 mm/-0,5 mm
Orientação da superfície 4° em direcção <11-20> ± 0,5°
Duração plana primária Notch
Duração plana secundária Nenhum
Orientação do entalhe < 1-100> ± 1°
Ângulo de entalhe 90°+5/-1°
Profundidade do entalhe 1 mm + 0,25 mm/-0 mm
Desorientação ortogonal ± 5,0°
Revestimento de superfície C-Face: Optical Polish, Si-Face: CMP
Borda da bolacha Fundição
Superfície rugosa
(10 μm × 10 μm)
Caracterização da superfície de Si:Ra ≤ 0,2 nm
Espessura 500.0μm±25.0μm
LTV ((10mmx10mm) ≤ 3 μm
TTV ≤ 10 μm
Arco-íris ≤ 25 μm
Warp. ≤ 40 μm
Parâmetros da superfície
Chips/Indents Nenhum permitido ≥ 0,5 mm Largura e profundidade
Riscos2

(Si face CS8520)
≤ 5 e comprimento acumulado ≤ 1 diâmetro da bolacha
A taxa de absorção de CO2 deve ser igual ou superior a: ≥ 95%
Fissuras Nenhum Permitido
Mancha Nenhum Permitido
Exclusão de borda 3 mm








Características do produto

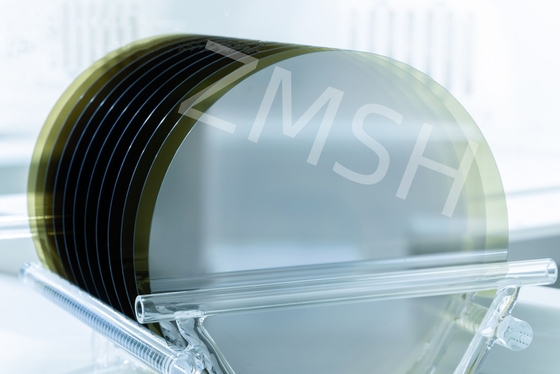

12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico 1
1. Grande tamanho: 12 polegadas (300 mm) de diâmetro, em comparação com o substrato tradicional de 6 polegadas (150 mm) e 8 polegadas (200 mm), melhorando muito a saída do chip de uma única bolacha.



2. Alta qualidade cristalina: O uso de tecnologia avançada de crescimento de cristais (como o método de transferência de vapor físico, PVT) para garantir que o substrato tenha baixa densidade de defeito e alta uniformidade.







Excelentes propriedades físicas:



1. Alta dureza (dureza de Mohs 9.2, em segundo lugar apenas para o diamante).



2. Alta condutividade térmica (cerca de 4,9 W/cm·K), adequada para a dissipação de calor de dispositivos de alta potência.



3. Alta resistência do campo elétrico de ruptura (cerca de 2,8 MV / cm), suportar aplicações de alta tensão.



4Estabilidade química: resistência a altas temperaturas, resistência à corrosão, adequado para ambientes adversos.



5Espaço de banda larga: O espaço de banda é de 3,26 eV (4H-SiC), adequado para aplicações de alta temperatura e alta potência.

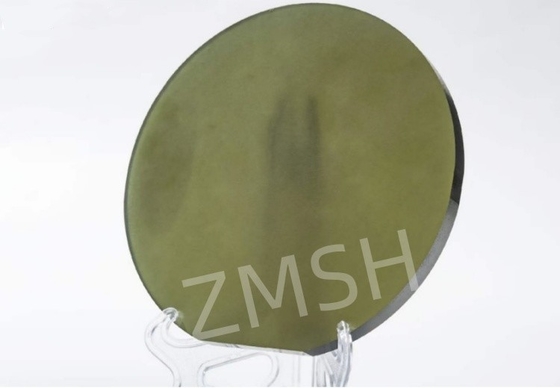

12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico 2



Aplicações do produto



1Eletrónica de potência:

MOSFETs e IGBTs: Usados em veículos elétricos, motores industriais e sistemas de energia renovável.

Diodos Schottky: para sistemas de conversão e distribuição de energia de alta eficiência.





2Dispositivos de radiofrequência:

Estação base de comunicação 5G: suporta transmissão de sinal RF de alta frequência e alta potência.

Sistemas de radar: usados na aviação e na defesa.





3. Veículos de energia nova:

Sistema de propulsão elétrica: melhorar a eficiência e a durabilidade do motor dos veículos elétricos.

Carregador de carro: Suporta carregamento rápido e transmissão de alta potência.



12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico 3

4Aplicações industriais:

Fornecimento de energia de alta tensão: utilizado em equipamentos industriais e sistemas de energia.

Inversor solar: melhorar a eficiência de conversão do sistema de geração de energia solar.





5Eletrónica de Consumo:

Dispositivo de carregamento rápido: suporta tecnologia de carregamento rápido de alta potência, reduz o tempo de carregamento.

Adaptador de energia de alta eficiência: Usado para gerenciamento de energia de dispositivos como laptops e telefones celulares.





6Aeronáutica:

Eletrónica de alta temperatura: Sistemas de alimentação para aeronaves e naves espaciais, adaptados a ambientes extremos.






12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico 4



Vantagem do produto


1. Melhorar a eficiência da produção:A área do substrato de 12 polegadas é 2,25 vezes maior que a do substrato de 8 polegadas, e mais chips podem ser produzidos em um único processo, reduzindo o custo do chip unitário.Reduzir as perdas de borda e melhorar a utilização dos materiais.





2Redução dos custos de fabrico:O grande tamanho do substrato reduz a mudança de equipamento e as etapas de processo no processo de fabricação e otimiza o fluxo de produção. A produção em larga escala reduz ainda mais os custos.





3. Melhorar o desempenho do dispositivo:A alta qualidade dos cristais e a baixa densidade de defeito melhoram a fiabilidade e o desempenho do dispositivo. As excelentes propriedades físicas suportam aplicações de maior potência e maior frequência.





4- impulsionar o progresso tecnológico:O substrato de 12 polegadas promoveu a aplicação em larga escala da tecnologia de semicondutores de carburo de silício e acelerou a inovação da indústria.





5- Proteção do ambiente e poupança de energia:O desempenho eficiente dos dispositivos de carburo de silício reduz o consumo de energia e está em consonância com a tendência da fabricação ecológica e do desenvolvimento sustentável.








Outros produtos que podemos fornecer





Wafer de carburo de silício Wafer de carburo de silício Prime Dummy Research Grade 500um 350 Um

12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico 5







Wafers SIC de alta pureza de 4H-Semi semicondutores de primeira qualidade Substratos EPI

12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico 6







3C/4H/6H tipo SiC Substrato de carburo de silício Substrato Prime Grade Dummy Grade

12 polegadas Diâmetro 300mm SIC Substrato Epitaxial Wafer Polido Carbono de Silício Ingot Prime Grau 4H-N Tipo Condutor Solar fotovoltaico 7








Sobre nós



A ZMSH é uma empresa de alta tecnologia que se concentra em substratos de semicondutores e materiais de cristal óptico, comprometida com a investigação, produção, processamento e comercialização de materiais optoeletrônicos de alta qualidade.Temos uma equipe de engenharia experiente com profundo conhecimento da indústria e experiência técnica para fornecer soluções personalizadas para nossos clientes.




Com fortes capacidades de investigação e desenvolvimento, equipamento de processamento avançado, controlo de qualidade rigoroso e filosofia de serviço orientada para o cliente,A ZMSH está empenhada em fornecer aos clientes substratos de semicondutores e materiais de cristal óptico de alta qualidadeContinuaremos a nos esforçar para nos tornarmos uma empresa líder no campo dos materiais optoeletrônicos e criarmos maior valor para os clientes.








Perguntas frequentes



1Q: Quais são as principais vantagens dos substratos de SiC de 12 polegadas em relação a tamanhos menores?



R: As principais vantagens dos substratos de SiC de 12 polegadas incluem:

Redução de custos: os wafers maiores reduzem o custo por chip devido ao maior rendimento e melhor utilização do material.

Escalabilidade: permitem a produção em massa, o que é fundamental para atender à crescente demanda em indústrias como automotiva e telecomunicações.

Desempenho aprimorado: O tamanho maior suporta processos de fabricação avançados, levando a dispositivos de maior qualidade com menos defeitos.

Avanço competitivo: As empresas que adotam a tecnologia SiC de 12 polegadas podem manter-se à frente no mercado, oferecendo soluções mais eficientes e rentáveis.
