Detalhes do produto
Lugar de origem: China
Marca: ZMSH
Certificação: rohs
Número do modelo: SiC 6H-P
Termos de pagamento e envio
Preço: by case
Termos de pagamento: T/T
Habilidade da fonte: 1000pc/month
Polytype: |
6H-P |
Densidade: |
30,0 g/cm3 |
Resistividade: |
≤ 0,1 Ω.cm |
Orientação de superfície: |
Fora do eixo: 2,0° para [110] ± 0,5° |
Resistência à corrosão: |
Polonês Ra≤1 nm |
LTV/TTV/Bow/Warp: |
≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm |
Embalagem: |

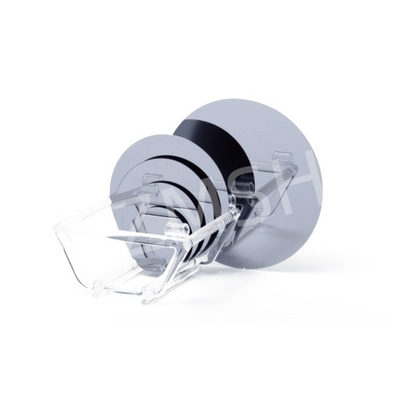

Cassete com várias placas ou recipiente de uma única placa |
Aplicação: |
Amplificador de microondas, antena |
Polytype: |
6H-P |
Densidade: |
30,0 g/cm3 |
Resistividade: |
≤ 0,1 Ω.cm |
Orientação de superfície: |
Fora do eixo: 2,0° para [110] ± 0,5° |
Resistência à corrosão: |
Polonês Ra≤1 nm |
LTV/TTV/Bow/Warp: |
≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm |
Embalagem: |
Cassete com várias placas ou recipiente de uma única placa |
Aplicação: |
Amplificador de microondas, antena |
O carburo de silício (SiC) é um material semicondutor composto de silício (Si) e carbono (C), que possui propriedades físicas e químicas únicas.O 6H-SiC é um politipo de carburo de silício com estrutura hexagonal e uma largura de fenda de banda de 3.02 eV, que apresenta propriedades eléctricas e térmicas específicas. O substrato de carburo de silício do tipo 6H-P, em especial o substrato de 6H-SiC com condutividade do tipo P, tem um ângulo fora do eixo de 4,0°,que ajuda a otimizar o desempenho elétrico e a estabilidade térmica do dispositivo.
1. Espaço de banda larga:O 6H-SiC tem uma largura de faixa de 3,02 eV, que é significativamente maior do que os 1,1 eV do silício (Si).Esta característica torna o 6H-SiC extremamente estável em ambientes de alta temperatura com baixa taxa de fuga de corrente, que é adequado para eletrónica de potência de alta temperatura.
2. Alta condutividade térmica:A alta condutividade térmica do 6H-SiC ajuda a melhorar a dissipação de calor em aplicações de alta potência, reduz a acumulação de calor e melhora a eficiência de trabalho e a confiabilidade do dispositivo.
3Campo elétrico de alta ruptura:O 6H-SiC possui uma alta resistência ao campo elétrico de quebra e pode suportar voltagens mais altas sem quebra, o que é adequado para aplicação no campo da eletrônica de potência de alta tensão.
4Conductividade elétrica do tipo P:O substrato Sic de tipo P possui propriedades elétricas específicas, os seus elétrons têm uma maior mobilidade em relação aos furos e podem obter uma queda de tensão menor,que favoreça o controlo do comportamento do dispositivo.
5Optimização do ângulo fora do eixo:O desenho do eixo fora do eixo para 4,0° ajuda a otimizar o desempenho elétrico e a estabilidade térmica do dispositivo e melhorar o desempenho geral do dispositivo.
6 Diâmetro de centímetro Substrato de Carbono de Silício (SiC) Especificações
| 等级Grau |
精选级 ((Z 级) Produção zero de MPD Grau (Z) Grau) |
工业级P级) Produção padrão Grau (P) Grau) |
测试级 ((D级) Grau de simulação (D Grau) |
||
| Diâmetro | 145.5 mm~150,0 mm | ||||
| 厚度 Espessura | 350 μm ± 25 μm | ||||
| 晶片方向 Orientação da wafer |
- Offeixo: 2,0°-4,0° para a direção [1120] ± 0,5° para 4H/6H-P, no eixo: ∼111 ∼ 0,5° para 3C-N |
||||
| 微管密度 ※ Densidade de microtubos | 0 cm-2 | ||||
| 电阻率 ※ Resistividade | Tipo p 4H/6H-P | ≤ 0,1 Ω ̊cm | ≤ 0,3 Ω ̊cm | ||
| Tipo n 3C-N | ≤ 0,8 mΩ·cm | ≤ 1 m Ω ̊cm | |||
| 主定位边方向 Orientação plana primária | 4H/6H-P |
- {1010} ± 5,0° |
|||
| 3C-N |
- {110} ± 5,0° |
||||
| 主定位边长度 Largura plana primária | 32.5 mm ± 2,0 mm | ||||
| 次定位边长度 Secundário Comprimento plano | 18.0 mm ± 2,0 mm | ||||
| 2o ponto de orientação | Silício virado para cima: 90° CW. a partir de Prime flat ± 5,0° | ||||
| 边缘去除 Edge Exclusão | 3 mm | 6 mm | |||
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
| 表面粗度 ※ Abrússia | Ra≤1 nm polaco | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| 边缘裂纹 (强光灯观测) Fissuras de borda por luz de alta intensidade | Nenhum | Comprimento acumulado ≤ 10 mm, comprimento único ≤ 2 mm | |||
| 六方空洞 ((强光灯测)) ※ Placas hexadecimais por luz de alta intensidade | Área acumulada ≤ 0,05% | Área acumulada ≤ 0,1% | |||
| 多型 ((强光灯观测) ※ Áreas de politipo por luz de alta intensidade | Nenhum | Área acumulada≤3% | |||
| Inclusões de carbono visuais | Área acumulada ≤ 0,05% | Área acumulada ≤ 3% | |||
| # A superfície do silício arranha-se por luz de alta intensidade | Nenhum | Comprimento acumulado ≤ 1 × diâmetro da wafer | |||
| 崩边 ((强光灯观测) Chips de borda de alta intensidade de luz | Nenhuma largura e profundidade ≥ 0,2 mm | 5 permitidos, ≤ 1 mm cada | |||
| - Contaminação da superfície do silício por alta intensidade. | Nenhum | ||||

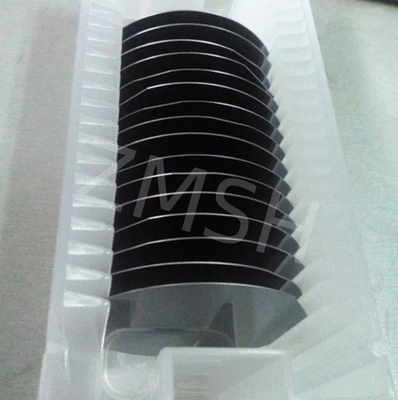

| 包装 Embalagem | Cassete com várias placas ou recipiente de uma única placa | ||||
Notas:
※ Os limites de defeitos aplicam-se a toda a superfície da bolacha, exceto para a área de exclusão da borda.
1Dispositivo de alimentação:
O substrato de carburo de silício 3C-N é amplamente utilizado em transistores de campo de efeito de semicondutor de óxido metálico de alta corrente (MOSFETs) e outros dispositivos de potência,devido à sua excelente condutividade e resistência à alta temperatura, tornando-se o material principal dos equipamentos eletrónicos de alta tensão e de alta frequência.
2Equipamento de comunicação de alta frequência:
No campo da RF e da comunicação de microondas,O substrato de carburo de silício 3C-N é usado para fabricar dispositivos de RF de alto desempenho devido às suas características de alta frequência e características de baixa perda.
3Equipamento optoeletrônico:
Devido à sua elevada condutividade térmica e propriedades ópticas, os substratos SIC tipo 3C-N podem ser utilizados em LEDs optoeletrônicos e outros dispositivos optoeletrônicos.
4. Veículos de energia nova:
Os veículos de novas energias têm uma procura crescente de dispositivos de potência de alta eficiência e baixa perda, e os substratos de carburo de silício 3C-N têm amplas perspectivas de aplicação neste domínio.
1. P: O que é o substrato de carburo de silício 6H-P fora do eixo para 4.0 °?
R: O substrato de carburo de silício 6H-P fora do eixo a 4,0° refere-se ao material de carburo de silício com estrutura cristalina de 6H, o seu tipo condutor é de tipo P e a direção de corte é 4.0° de distância do fuso de cristalEste projecto foi concebido para otimizar as propriedades eléctricas e a estabilidade térmica dos materiais de carburo de silício para satisfazer as necessidades de fabrico de dispositivos semicondutores de alto desempenho.
2P: O que é o carburo de silício tipo P?
R: O carburo de silício do tipo P é um material semicondutor carregado positivamente formado pela incorporação de elementos trivalentes (como alumínio ou boro), com furos como seus principais portadores.
Tag: #Sic wafer, #Silicon carbide substrate, #Sic 6H-P tipo, #Off eixo: 4.0° para a direção, #6H Alto tipo P-doped
