Detalhes do produto
Lugar de origem: China
Marca: ZMSH
Certificação: rohs
Número do modelo: SiC 6H-P
Termos de pagamento e envio
Preço: by case
Termos de pagamento: T/T
Habilidade da fonte: 1000pc/month
Polytype: |
6H-P |
Densidade: |
30,0 g/cm3 |
Resistividade: |
≤ 0,1 Ω.cm |
Orientação de superfície: |
Fora do eixo: 2,0° para [110] ± 0,5° |
Resistência à corrosão: |
Polonês Ra≤1 nm |
Exclusão da borda: |
3 milímetros |
Embalagem: |
Cassete com várias placas ou recipiente de uma única placa |
Aplicação: |
Amplificador de microondas, antena |
Polytype: |
6H-P |
Densidade: |
30,0 g/cm3 |
Resistividade: |
≤ 0,1 Ω.cm |
Orientação de superfície: |
Fora do eixo: 2,0° para [110] ± 0,5° |
Resistência à corrosão: |
Polonês Ra≤1 nm |
Exclusão da borda: |
3 milímetros |
Embalagem: |
Cassete com várias placas ou recipiente de uma única placa |
Aplicação: |
Amplificador de microondas, antena |
Tipo 6H-P Sic é feito de processo avançado de preparação de material semicondutor com estrutura cristalina específica e tipo de dopagem.,que pertence a um sistema de cristal hexagonal; "tipo P" indica que o substrato é dopado de modo que os furos se tornam o tipo de portador principal.0° ajuda a otimizar o desempenho do cristal numa direcção específica para satisfazer as necessidades de cenários de aplicação específicos.
1. Alta concentração de doping:O tipo 6H-P Sic obtém uma elevada concentração de distribuição do portador de buracos através de um processo específico de dopagem, o que ajuda a melhorar a condutividade elétrica e a velocidade de comutação do dispositivo.
2. Baixa resistividade:Devido à elevada concentração de dopagem, o substrato apresenta baixa resistividade, o que ajuda a reduzir a perda de energia do dispositivo durante o funcionamento.
3. Boa estabilidade térmica:O próprio material Sic tem um ponto de fusão muito elevado, o que faz com que o substrato 6H-P possa manter um desempenho estável em ambiente de alta temperatura.
4. Excelentes propriedades mecânicasO material Sic possui alta dureza, resistência ao desgaste e outras características, o que torna o substrato 6H-P capaz de suportar maiores tensões mecânicas no processo de fabricação.
5Optimização do ângulo fora do eixo:A concepção do ângulo fora do eixo é de 2,0°, de modo que o desempenho do substrato é otimizado numa direção específica, o que ajuda a melhorar o desempenho geral do dispositivo.
2 Diâmetro de polegadaSubstrato de carburo (SiC) Especificações
|
等级 Grau |
工业级 Grau de produção (Classe P) |
Pesquisa Grau de investigação (Classe R) |
试片级 Grau de simulação (Classe D) |
||
| Diâmetro | 500,8 mm±0,38 mm | ||||
| 厚度 Espessura | 350 μm±25 μm | ||||
| 晶片方向 Orientação da wafer | Fora do eixo: 2,0°-4,0° para a frente [1120] ± 0,5° para 4H/6H-P, No eixo: ∆111 ∆± 0,5° para 3C-N | ||||
| 微管密度 Micropipe Densidade | 0 cm-2 | ||||
| 电阻率 ※Resistência | 4H/6H-P | ≤ 0,1 Ω.cm | |||
| 3C-N | ≤ 0,8 mΩ•cm | ||||
| 主定位边方向 Orientação plana primária | 4H/6H-P | {10-10} ± 5,0° | |||
| 3C-N | {1-10} ± 5,0° | ||||
| 主定位边长度 Largura plana primária | 150,9 mm ± 1,7 mm | ||||
| 次定位边长度 Secundário Comprimento plano | 8.0 mm ± 1,7 mm | ||||
| 2o ponto de orientação | Silício virado para cima: 90° CW. a partir de Prime flat ±5,0° | ||||
| 边缘去除 Edge Exclusão | 3 mm | 3 mm | |||
| 总厚度变化/??曲度/??曲度 TTV/Bow /Warp | ≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm | ||||
| 表面粗度※ rugosidade | Ra≤1 nm polaco | ||||
| CMP Ra≤0,2 nm | |||||
| 边缘裂纹 (强光灯观测) Fissuras de borda por luz de alta intensidade | Nenhum | 1 permitido, ≤ 1 mm | |||
| 六方空洞 ((强光灯观测) ※ Placas hexadecimais por luz de alta intensidade | Área acumulada ≤ 1 % | Área acumulada≤3 % | |||
| 多型 ((强光灯观测) ※ Áreas de politipo por luz de alta intensidade | Nenhum | Área acumulada ≤ 2 % | Área acumulada ≤ 5% | ||
|
Si 面划痕 ((强光灯观测) # A superfície do silício é arranhada pela luz de alta intensidade |
3 arranhões em 1 × wafer diâmetro comprimento acumulado |
5 arranhões para 1 × wafer diâmetro comprimento acumulado |
8 arranhões para 1 × comprimento acumulado do diâmetro da wafer | ||
| 崩边 ((强光灯观测) Chips de borda alta por intensidade luz | Nenhum | 3 permitidos, ≤ 0,5 mm cada | 5 permitidos, ≤ 1 mm cada | ||
|
- O quê? - O quê? Contaminação da superfície do silício por alta intensidade |
Nenhum | ||||

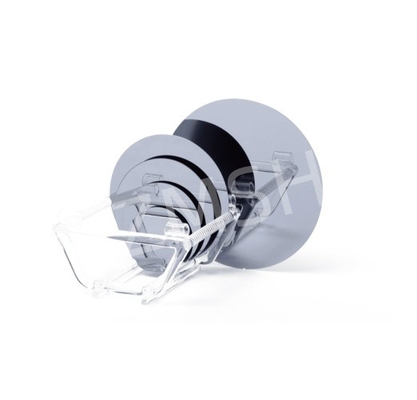

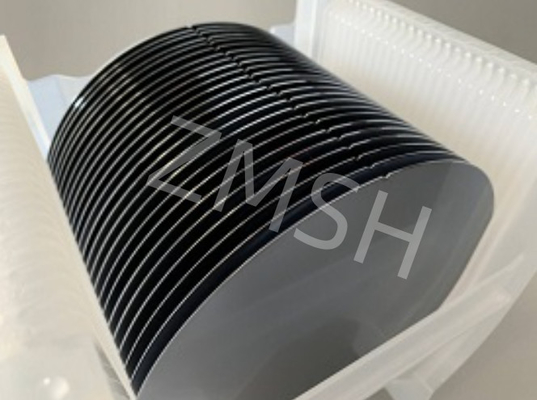

| 包装 Embalagem | Cassete com várias placas ou recipiente de uma única placa | ||||
Notas:
※Os limites de defeitos aplicam-se a toda a superfície da bolacha, com excepção da área de exclusão da borda.
- Não.
1Q: Qual é a Sic 6H-P fora do eixo para 2,0°?
A: Sic 6H-P fora do eixo a 2,0° refere-se a um material de carburo de silício do tipo P com uma estrutura cristalina de 6H, e a sua direção de corte desvia-se do fuso de cristal em 2,0°.Este projeto é projetado para otimizar as propriedades específicas dos materiais de carburo de silício, tais como o aumento da mobilidade do portador e a redução da densidade de defeitos, para satisfazer as necessidades de fabricação de dispositivos semicondutores de alto desempenho.
2P: Qual é a diferença entre as bolhas de silício do tipo P e do tipo N?
R: A principal diferença entre as bolinhas de silício do tipo P e as bolinhas de silício do tipo N é que os elementos de dopagem são diferentes, boro do tipo P e fósforo do tipo N,resultando em condutividade elétrica e propriedades físicas diferentes.
Tag: #Sic wafer, #substrato de carburo de silício, #Sic 6H-P tipo, #Off eixo: 2.0° em direção, #Dureza de Mohs 9.2
