Wafer de Carbono de Silício 4H Tipo P Zero MPD Produção Grau Dummy Grau 4 polegadas 6 polegadas

Wafer de Carbono de Silício 4H Tipo P Zero MPD Grau de Produção

Wafer de carburo de silício 4H P-Type

Este estudo apresenta as características e aplicações potenciais de uma bolacha de carburo de silício (SiC) de tipo 4H P, um material semicondutor conhecido pelas suas propriedades eletrónicas e térmicas excepcionais.A bolacha de 4H-SiC, com uma estrutura de cristal hexagonal, é especificamente dopado para exibir condutividade do tipo P. Tem uma largura de banda de 3,26 eV, alta mobilidade eletrônica e excelente condutividade térmica,tornando-o altamente adequado para alta tensãoAlém disso, a sua capacidade de resistir a ambientes adversos, tais como radiação elevada e temperaturas extremas, torna-o ideal para utilização na indústria aeroespacial,Eletrónica de potênciaEste trabalho centra-se no processo de fabrico da wafer SiC 4H tipo P, propriedades dos materiais,e o seu potencial para melhorar o desempenho do dispositivo em sistemas eletrónicos avançados.

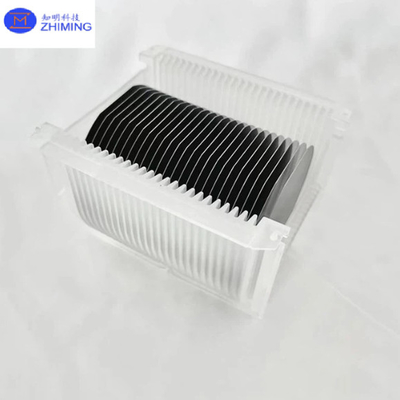

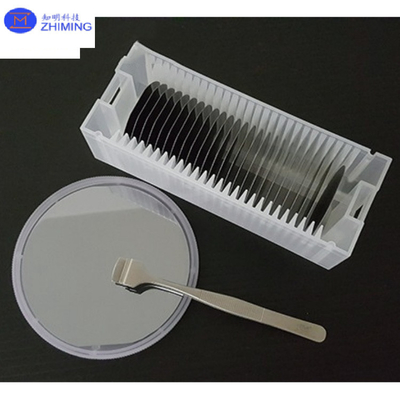

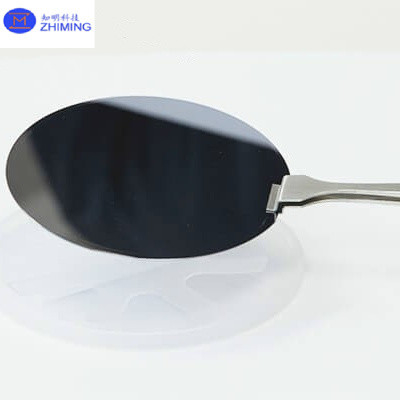

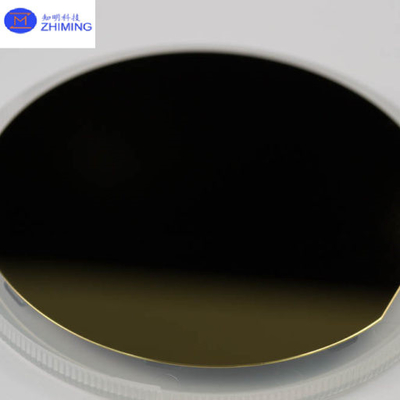

Fotos do Wafer de Carbono de Silício 4H P-Type

Gráfico de dados do Silicon Carbide Wafer 4H P-Type

4 polegadas de diâmetro de carburo de silício (SiC) Especificação do substrato

等级Grade			精选级 ((Z 级) Produção zero de MPD Classe (Classe Z)	工业级 (P 级) Produção padrão Grau (Grado P)	测试级 ((D 级) Grau D
Diâmetro			99.5 mm~100,0 mm
厚度 Espessura			350 μm ± 25 μm
晶片方向 Orientação da wafer			Fora do eixo: 2,0°-4,0° para a frente [1120] ± 0,5° para 4H/6H-P, No eixo: ∆111 ∆± 0,5° para 3C-N
微管密度 ※ Densidade de microtubos			0 cm-2
电阻率 ※ Resistividade	Tipo p 4H/6H-P		≤ 0,1 Ω ̊cm		≤ 0,3 Ω ̊cm
	Tipo n 3C-N		≤ 0,8 mΩ·cm		≤ 1 m Ω ̊cm
主定位边方向primário Orientação plana		4H/6H-P	- {1010} ± 5,0°
		3C-N	- {110} ± 5,0°
主定位边长度 Largura plana primária			32.5 mm ± 2,0 mm
次定位边长度 Secundário Comprimento plano			18.0 mm ± 2,0 mm
2o ponto de orientação			Silício virado para cima: 90° CW. a partir de Prime flat ± 5,0°
边缘去除 Edge Exclusão			3 mm		6 mm
局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp			≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm		≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm
表面粗??度 ※ Robustez			Ra≤1 nm polaco
			CMP Ra≤0,2 nm		Ra≤0,5 nm
边缘裂纹 (强光灯观测) Fissuras de borda por luz de alta intensidade			Nenhum		Comprimento acumulado ≤ 10 mm, comprimento único ≤ 2 mm
六方空洞 ((强光灯测)) ※ Placas hexadecimais por luz de alta intensidade			Área acumulada ≤ 0,05%		Área acumulada ≤ 0,1%
多型 ((强光灯观测) ※ Áreas de politipo por luz de alta intensidade			Nenhum		Área acumulada≤3%
Inclusões de carbono visuais			Área acumulada ≤ 0,05%		Área acumulada ≤ 3%
# A superfície do silício arranha-se por luz de alta intensidade			Nenhum		Comprimento acumulado ≤ 1 × diâmetro da wafer
崩边 ((强光灯观测) Chips de borda de alta intensidade de luz			Nenhuma largura e profundidade ≥ 0,2 mm		5 permitidos, ≤ 1 mm cada
- Contaminação da superfície do silício por alta intensidade.			Nenhum
包装 Embalagem			Cassete com várias placas ou recipiente de uma única placa

Propriedades do Wafer de Carbono de Silício 4H P-Type

A bolacha de carburo de silício (SiC) de tipo 4H P possui as seguintes propriedades principais:

Estrutura cristalina:

O 4H-SiC possui uma estrutura cristalina hexagonal com quatro camadas em sua sequência de empilhamento.

Conductividade do tipo P:

A bolacha é dopada com impurezas aceitadoras (como alumínio ou boro), dando-lhe condutividade de tipo P. Isso permite que a bolacha conduza portadores de carga positiva (buracos),com um diâmetro superior a 50 mm,.

Ampla distância de banda:

O 4H-SiC possui uma banda larga de aproximadamente 3,26 eV, permitindo que ele opere em voltagens, temperaturas e frequências mais altas em comparação com o silício.Esta propriedade torna-o ideal para a eletrônica de potência e aplicações de alta temperatura.

Alta mobilidade de elétrons:

O 4H-SiC tem uma maior mobilidade eletrônica (~ 900 cm2/Vs) em comparação com outros politipos de SiC, levando a um melhor desempenho em dispositivos eletrônicos de alta frequência e alta potência.

Conductividade térmica:

Com excelente condutividade térmica, o 4H-SiC dissipa o calor de forma eficiente, tornando-o adequado para dispositivos que operam em ambientes de alta potência ou alta temperatura,como inversores de potência e dispositivos de RF.

Campo elétrico de alta degradação:

O 4H-SiC pode suportar campos elétricos mais elevados (~ 2,2 MV/cm), permitindo que dispositivos feitos dele operem em tensões mais altas sem o risco de avaria.

Resistência à radiação:

Este material é altamente resistente à radiação, tornando-o bem adequado para uso em aplicações aeroespaciais, de satélites e nucleares.

Essas propriedades tornam a bolacha SiC 4H P-Type ideal para aplicações de alto desempenho, alta eficiência e alta durabilidade em campos como eletrônica de potência, aeroespacial e energia renovável.

Aplicações do Wafer de Carbono de Silício 4H P-Type

A bolacha de carburo de silício (SiC) de tipo 4H P é amplamente usada em várias aplicações avançadas devido às suas propriedades materiais únicas.

Eletrónica de potência:

A banda larga e a alta tensão de quebra do 4H-SiC o tornam ideal para uso em dispositivos semicondutores de potência, como MOSFETs, diodos Schottky e tiristores.Estes dispositivos são essenciais em alta tensão, sistemas de energia de alta eficiência, como inversores, conversores e motores para veículos elétricos (VE), sistemas de energia renovável e equipamentos industriais.

Eletrônicos de alta temperatura:

A capacidade do 4H-SiC para operar em altas temperaturas torna-o adequado para eletrônicos de potência em ambientes extremos, como a indústria aeroespacial, automotiva e de petróleo e gás.circuitos de controlo, e módulos de potência que precisam funcionar em condições térmicas adversas.

Dispositivos de alta frequência:

Devido à sua alta mobilidade eletrônica e condutividade térmica, o 4H-SiC é um material preferido para dispositivos de alta frequência, como amplificadores de RF, transistores de microondas e sistemas de radar.Permite velocidades de comutação mais elevadas e perdas de energia reduzidas, crucial para comunicações e aplicações de defesa.

Veículos elétricos (VE):

Em veículos elétricos, as placas de 4H-SiC são utilizadas em sistemas de gestão de energia, como carregadores de bordo, inversores de potência e controladores de motor.tempos de carga mais rápidos, e melhor desempenho do veículo através da redução das perdas de energia e da dissipação de calor.

Sistemas de energia renovável:

A alta eficiência e durabilidade dos dispositivos de energia 4H-SiC os tornam parte integrante dos sistemas de energia renovável, como inversores solares e controladores de turbinas eólicas.Ajudam a melhorar o desempenho do sistema, minimizando as perdas de energia e permitindo o funcionamento em condições de alto estresse.

Aeronáutica e Defesa:

A resistência à radiação e as capacidades de alta temperatura do 4H-SiC tornam-no adequado para aplicações aeroespaciais, como sistemas de satélites, equipamentos de exploração espacial e eletrônicos militares.Assegura a fiabilidade e o desempenho em ambientes adversos com elevada exposição à radiação.

Redes eléctricas de alta tensão:

As placas de 4H-SiC são utilizadas em redes de transmissão e distribuição de energia.que permitam a integração de fontes de energia renováveis, e melhorar a estabilidade das redes eléctricas.

Estas aplicações demonstram a ampla gama de indústrias em que as wafers de SiC do tipo 4H-P são críticas, particularmente em sectores que exigem alta eficiência, alta potência,e durabilidade em condições extremas.

Perguntas e respostas

P:O que é um substrato de wafer de carburo de silício?

A:Um substrato de wafer de carburo de silício (SiC) é uma fatia fina de material SiC cristalino usado como base para a fabricação de dispositivos semicondutores.Os substratos de SiC são conhecidos pela sua superioridade elétricaOs substratos de silício têm uma grande amplitude de banda, alta condutividade térmica e alta tensão de ruptura, tornando-os ideais parade alta temperatura, e aplicações de alta frequência.

Os substratos de SiC são usados principalmente em eletrônicos de potência, incluindo MOSFETs, diodos Schottky e dispositivos de RF, onde o desempenho em condições extremas é crítico.Eles também servem como base para o crescimento das camadas epitaxial, onde são depositados materiais semicondutores adicionais para criar estruturas eletrônicas avançadas.

Devido à sua robustez, os substratos de SiC são essenciais em indústrias como veículos elétricos, sistemas de energia renovável, aeroespacial e telecomunicações, ajudando a melhorar a eficiência, a durabilidade, a segurança e a segurança.e desempenho geral em aplicações exigentes.
