Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência

Estou Chat Online Agora

Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência

Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices
Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices Silicon Carbide SIC Wafer 10*10 mm 6H-P Thickness 350μm For High-power Devices

Imagem Grande :  Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência

Detalhes do produto:
Lugar de origem: China
Marca: ZMSH
Certificação: rohs
Número do modelo: 6H-P SiC
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 por cento
Preço: by case
Detalhes da embalagem: Caixa de plástico personalizada
Tempo de entrega: em 30days
Termos de pagamento: T/T
Habilidade da fonte: 1000pc/month
Descrição de produto detalhada
Dureza da superfície: HV0,3>2500 Densidade: 3.21 G/cm3
Coeficiente de expansão térmica: 4,5 X 10-6/K Constante dielétrica: 9,7
Resistência à tração: >400MPa Material: SiC Monocristal
Tamanho: 10*10 mm Tensão de ruptura: 5,5 MV/cm
Destacar:

Dispositivos de alta potência SIC Wafer

,

Wafer SIC de 350 μm

,

Wafer SIC de 10*10 mm

Descrição do produto:

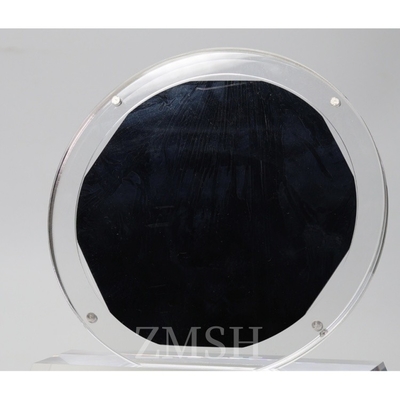

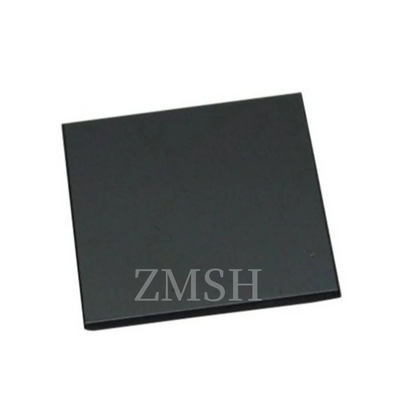

Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência
O 6H-SiC (Carburo de Silício Hexagonal) é um material semicondutor de banda larga com boa condutividade térmica e resistência a altas temperaturas,que é amplamente utilizado em dispositivos eletrônicos de alta potência e alta frequênciaA dopagem de tipo P é obtida através da introdução de elementos como o alumínio (Al), o que torna o material eletropozitativo e adequado para projetos específicos de dispositivos eletrônicos.que é adequado para funcionamento em ambientes de alta temperatura e alta tensão. A condutividade térmica é superior a muitos materiais semicondutores tradicionais e ajuda a melhorar a eficiência do dispositivo..
No campo da eletrônica de potência, pode ser usado para fabricar dispositivos de potência de alta eficiência, como MOSFETs e IGBTs.Tem um excelente desempenho em aplicações de alta frequência e é amplamente utilizado em equipamentos de comunicaçãoNo domínio da tecnologia LED, pode ser utilizado como material de base para dispositivos de LED azul e ultravioleta.

Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência 0Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência 1

Características:

·Espaço de banda larga: o espaço de banda é de cerca de 3,0 eV, tornando-o adequado para aplicações de alta temperatura, alta tensão e alta frequência.
·Excelente condutividade térmica: com boa condutividade térmica, ajuda a dissipação de calor, melhora o desempenho e a confiabilidade do dispositivo.
·Alta resistência e dureza: elevada resistência mecânica, antifragmentação e antidesgaste, adequada para utilização em ambientes adversos.
·Mobilidade dos elétrons: o doping do tipo P mantém ainda uma mobilidade relativamente elevada dos portadores, apoiando dispositivos eletrônicos eficientes.
·Propriedades ópticas: com propriedades ópticas únicas, adequadas para o campo da optoeletrónica, tais como LEDs e lasers.
·Estabilidade química: boa resistência à corrosão química, adequada para ambientes de trabalho adversos.
·Forte adaptabilidade: pode ser combinado com uma variedade de materiais de substrato, adequado para uma variedade de cenários de aplicação.

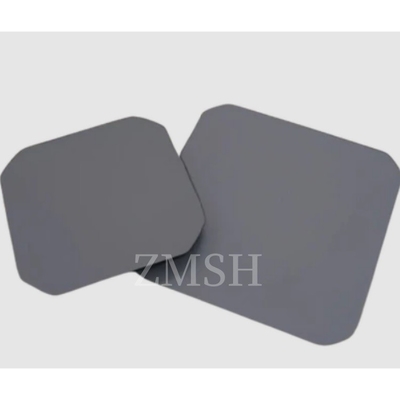

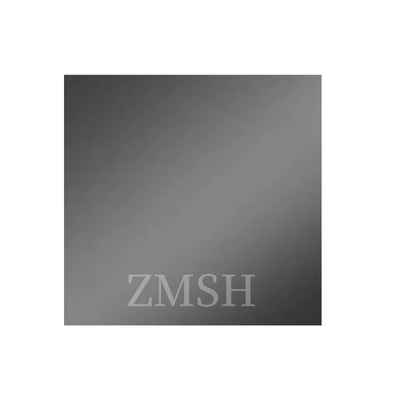

Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência 2Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência 3

Parâmetros técnicos:

Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência 4

Aplicações:

·Eletrônica de potência: Usada para fabricar dispositivos de potência de alta eficiência, como MOSFETs e IGBTs, que são amplamente usados em conversores de frequência, gerenciamento de energia e veículos elétricos.
·Equipamento de RF e Microondas: Usado em amplificadores de alta frequência, amplificadores de potência de RF, adequados para sistemas de comunicação e radar.
·Optoeletrônica: Usado como substrato em LEDs e lasers, especialmente em aplicações azuis e ultravioletas.
·Sensores de alta temperatura: devido à sua boa estabilidade térmica, são adequados para sensores de alta temperatura e equipamentos de monitorização.
·Energia solar e sistemas energéticos: utilizados em inversores solares e outras aplicações de energia renovável para melhorar a eficiência da conversão de energia.
·Eletrónica automóvel: otimização do desempenho e poupança de energia no sistema de alimentação de veículos eléctricos e híbridos.
·Equipamento eléctrico industrial: módulos de potência para uma ampla gama de equipamentos e máquinas de automação industrial para melhorar a eficiência e a fiabilidade energéticas.

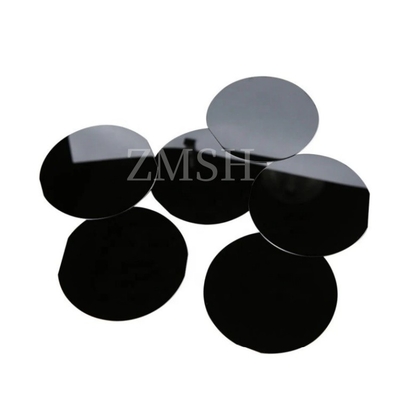

Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência 5

Personalização:

O nosso substrato SiC está disponível no tipo 6H-P e é certificado RoHS. A quantidade mínima de encomenda é de 10pc e o preço é por caso. Os detalhes da embalagem são caixas de plástico personalizadas.O tempo de entrega é dentro de 30 dias e aceitamos termos de pagamento T / TA nossa capacidade de fornecimento é de 1000pcs/mês. O tamanho do substrato de SiC é de 10*10 mm. O local de origem é a China.

Wafer SIC de carburo de silício 10*10 mm 6H-P Espessura 350μm Para dispositivos de alta potência 6

Os nossos serviços:

1- Fabricação e venda diretas.
2Citações rápidas e precisas.
3Responder-lhe-emos no prazo de 24 horas úteis.
4. ODM: O design personalizado é disponível.
5Rapidez e entrega preciosa.

Perguntas frequentes

1P: Em comparação com o N-Type, o que dizer do P-Type?
R: Os substratos P-Type 4H-SiC, dopados com elementos trivalentes como o alumínio, têm furos como portadores majoritários, proporcionando boa condutividade e estabilidade a altas temperaturas.Substratos do tipo N, dopados com elementos pentavalentes como o fósforo, têm elétrons como portadores majoritários, o que normalmente resulta em maior mobilidade eletrônica e menor resistividade.
2Q: Quais são as perspectivas de mercado para o P-Type SiC?
R: As perspectivas de mercado para o SiC do tipo P são muito positivas, impulsionadas pela crescente procura de componentes eletrónicos de potência de alto desempenho para veículos eléctricos, sistemas de energia renovável,e aplicações industriais avançadas.
