Wafer de carburo de silício Wafer de carburo de silício Prime Dummy Research Grade 500um 350 Um
  • Wafer de carburo de silício Wafer de carburo de silício Prime Dummy Research Grade 500um 350 Um
  • Wafer de carburo de silício Wafer de carburo de silício Prime Dummy Research Grade 500um 350 Um
  • Wafer de carburo de silício Wafer de carburo de silício Prime Dummy Research Grade 500um 350 Um

Wafer de carburo de silício Wafer de carburo de silício Prime Dummy Research Grade 500um 350 Um

Lugar de origem Shanghai China
Marca ZMSH
Certificação ROHS
Número do modelo Wafer SiC de 8 polegadas.
Detalhes do produto
Produto:
4H-N 8 polegadas SiC
Grau:
grau de pesquisa de simulação superior
Diâmetro:
8inch
Aplicações:
Carregando o teste
Superfície:
Polido
Cores:
Verde
Realçar:

bolacha do carboneto de silicone 8Inch

,

Orifícios de carburo de silício

,

Wafer de SiC de 500um

Descrição do produto

grau principal 500um da pesquisa do manequim da bolacha do carboneto de silicone da bolacha de SiC de 8 polegadas 500um 350 um

Introdução do produto

Nossa empresa é especializada no fornecimento de wafers de carboneto de silício (SiC) de cristal único de 8 polegadas de alta qualidade para a indústria eletrônica e optoeletrônica.SiC é um material semicondutor de última geração conhecido por suas propriedades elétricas e térmicas exclusivas.Em comparação com wafers de silício e GaAs, o SiC é particularmente adequado para dispositivos de alta temperatura e alta potência.

Nossos wafers SiC de 8 polegadas abrangem vários tipos e classes para atender a diferentes requisitos de aplicação.Oferecemos wafers 4H-SiC e 6H-SiC, cada um com sua própria estrutura cristalina específica e sequência de empilhamento de átomos.Esses wafers estão disponíveis em diferentes tipos de condutividade, incluindo variações do tipo N, dopadas com nitrogênio e semi-isolantes.

Além do tipo e da classe, entendemos a importância de especificações adicionais para garantir desempenho e qualidade ideais.Parâmetros como concentração de dopagem, rugosidade superficial e densidade de defeitos são fatores cruciais na determinação da adequação dos wafers de SiC para aplicações específicas.Fornecemos informações abrangentes sobre o produto e podemos oferecer mais detalhes mediante solicitação.

O carboneto de silício (SiC) inicialmente encontrou uso industrial como material abrasivo e mais tarde ganhou importância na tecnologia LED.Com o tempo, suas propriedades físicas excepcionais levaram à sua ampla adoção em diversas aplicações de semicondutores em todos os setores.Com a aproximação das limitações da Lei de Moore, muitas empresas de semicondutores estão se voltando para o SiC como o material do futuro devido às suas excelentes características de desempenho.

Na indústria de semicondutores, o 4H-SiC é mais comumente empregado em comparação ao 6H-SiC.As designações 4H- e 6H- referem-se à estrutura cristalina do carboneto de silício, indicando a sequência específica de empilhamento de átomos dentro do cristal.

Sinta-se à vontade para entrar em contato conosco para obter mais informações sobre nossa linha de wafers SiC de 8 polegadas e como eles podem atender às suas necessidades específicas no cenário de semicondutores em rápida evolução.

Parâmetro do produto

produtos 4H-SiC
Nota Grau I Grau II Grau III
áreas policristalinas Nenhum permitido Nenhum permitido <5%
áreas politípicas Nenhum permitido ≤20% 20% ~ 50%
Densidade do microtubo) < 5microtubos/cm-2 < 30microtubos/cm-2 <100microtubos/cm-2
Área útil total >95% >80% N / D
Grossura 500 μm ± 25 μm ou especificação do cliente
Dopante n tipo: nitrogênio
Orientação plana primária) Perpendicular a <11-20> ± 5,0°
Comprimento plano primário 32,5 mm ± 2,0 mm
Orientação Plana Secundária) 90° CW do plano primário ± 5,0°
Comprimento plano secundário) 18,0 mm ± 2,0 mm
Orientação do wafer no eixo) {0001} ± 0,25°
Orientação do wafer fora do eixo 4,0° em direção a <11-20> ± 0,5° ou especificação do cliente
TTV/ARCO/Urdidura < 5μm / <10μm /< 20μm
Resistividade 0,01~0,03Ω×cm
Acabamento de superfície C Face polish.Si Face CMP (Si face: Rq <0,15 nm) ou Especificação do Cliente

Polimento de dupla face

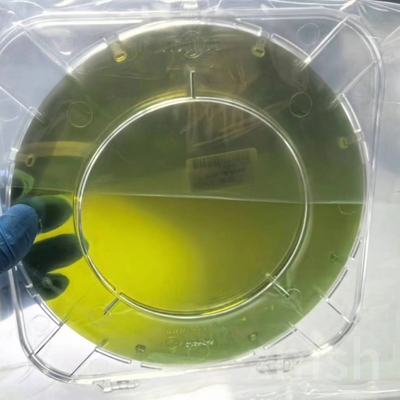

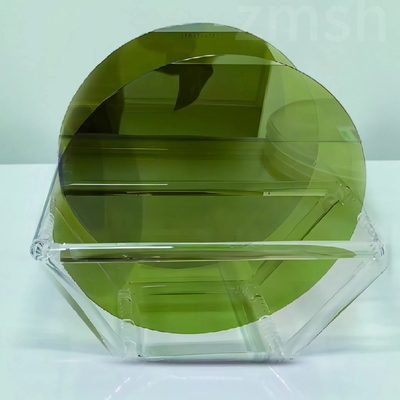

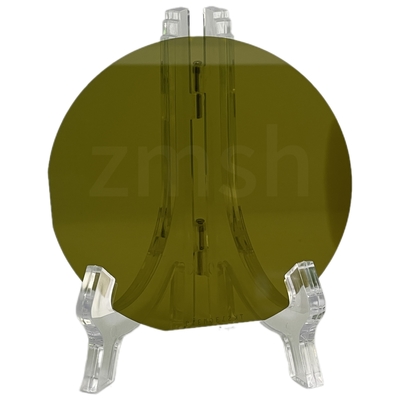

Exibição do produto

Wafer de carburo de silício Wafer de carburo de silício Prime Dummy Research Grade 500um 350 Um 0

Tecnologia de produção

O processo de fabricação de wafers de carboneto de silício (SiC) de 8 polegadas envolve várias etapas críticas para garantir sua qualidade e adequação para aplicações de semicondutores.

Lapidação em lote: Depois que um boule de cristal de SiC é transformado em wafers individuais, eles são carregados em um sistema de lapidação em lote.Este sistema reduz a espessura dos wafers e garante que as superfícies superior e inferior fiquem paralelas.Cada wafer é então descarregado manualmente, medido e classificado de acordo com a espessura.
Preparação de Superfície: A preparação de superfície é crucial para a fabricação de wafers de SiC de alta qualidade.Para atingir a dureza superficial desejada, é realizada a oxidação da pastilha de silício.Além disso, a densidade de luxações e arranhões deve ser mantida abaixo de um determinado nível para atender aos padrões de qualidade.Se a superfície for muito áspera, uma serra de arame é usada para torná-la áspera, embora esse processo seja trabalhoso e caro.
Processo de recuperação de wafer: X-Trinsic oferece um processo de recuperação de wafer, onde a camada superficial danificada de um wafer é removida e polida novamente para restaurá-lo a um estado pronto para o dispositivo.Esse processo pode economizar custos para as empresas e aumentar o rendimento de um determinado wafer em até 50%.
Processamento em lote: A produção atual de wafers de SiC normalmente é feita usando ferramentas de processamento em lote, que têm um rendimento menor e são limitadas a wafers menores.No entanto, à medida que a indústria avança em direção a tamanhos maiores de wafers, as ferramentas de processamento em lote podem precisar se adaptar para acomodar wafers maiores com eficiência.
Inspeção e remoção de defeitos: Durante o processo de fabricação, os cristais de SiC são verificados quanto a deslocamentos e defeitos.As áreas defeituosas são identificadas e quaisquer defeitos são removidos para garantir o desempenho geral e a qualidade dos wafers semicondutores.
Processamento de Pureza e Filme Epitaxial: Após a fabricação do substrato de silício, ele passa por processamento para garantir a mais alta pureza possível.O processamento adequado é essencial para evitar a criação de defeitos no filme epitaxial, resultando em wafers de melhor qualidade e mais eficientes que podem ser adaptados a requisitos específicos.

No geral, o processo de fabricação de wafers de SiC de 8 polegadas envolve uma série de etapas precisas para produzir materiais semicondutores de alta qualidade adequados para uma variedade de aplicações.

PERGUNTAS FREQUENTES:

P: Qual é a forma de envio e custo?

R:(1) Aceitamos DHL, Fedex, EMS etc.

(2) tudo bem se você tiver sua própria conta expressa, caso contrário, podemos ajudá-lo a enviá-los e

O frete está de acordo com a liquidação real.



P: Como pagar?

A: Depósito de 100% T/T antes da entrega.



P: Qual é o seu MOQ?

R: (1) Para inventário, o MOQ é de 1 unidade.se 2-5pcs é melhor.

(2) Para produtos personalizados, o MOQ é de 10 unidades.



P: Qual é o prazo de entrega?

A: (1) Para os produtos padrão

Para estoque: a entrega é de 5 dias úteis após a realização do pedido.

Para produtos personalizados: a entrega é de 2 a 4 semanas após o contato do pedido.



P: Você tem produtos padrão?

R: Nossos produtos padrão em estoque.como substratos de 4 polegadas 0,35 mm.
