Detalhes do produto
Lugar de origem: China
Marca: tankblue
Certificação: CE
Número do modelo: 4h-n
Termos de pagamento e envio
Quantidade de ordem mínima: 3 PECAS
Preço: by size and grade

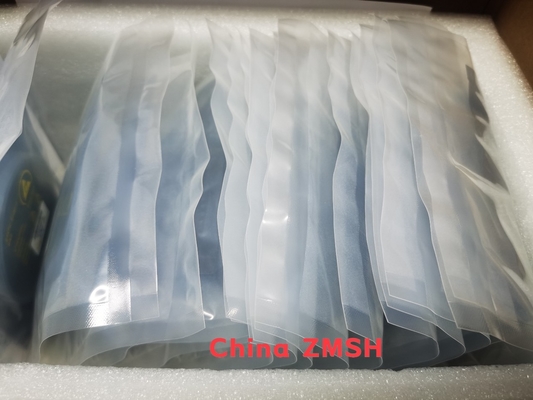

Detalhes da embalagem: única caixa do recipiente da bolacha ou caixa da gaveta 25pc
Tempo de entrega: 1-4weeks
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 1000PC/Mês
Materiais: |
SIC de cristal |
Tipo: |
4h-n |
Pureza: |
99,9995% |
resistividade: |
0.015~0.028ohm.cm |
Tamanho: |
2-8inch 2inch, 3inch, 4inch, 6inch, 8inch |
Espessura: |
350um ou personalizado |
MPD: |
《2cm-2 |
Aplicação: |
para o SBD, MOS Device |
TTV: |
《15um |
Curva: |
《25um |
Urdidura: |
《45um |
Superfície: |
CMP da Si-cara, PM da c-cara |
Materiais: |
SIC de cristal |
Tipo: |
4h-n |
Pureza: |
99,9995% |
resistividade: |
0.015~0.028ohm.cm |
Tamanho: |
2-8inch 2inch, 3inch, 4inch, 6inch, 8inch |
Espessura: |
350um ou personalizado |
MPD: |
《2cm-2 |
Aplicação: |
para o SBD, MOS Device |
TTV: |
《15um |
Curva: |
《25um |
Urdidura: |
《45um |
Superfície: |
CMP da Si-cara, PM da c-cara |

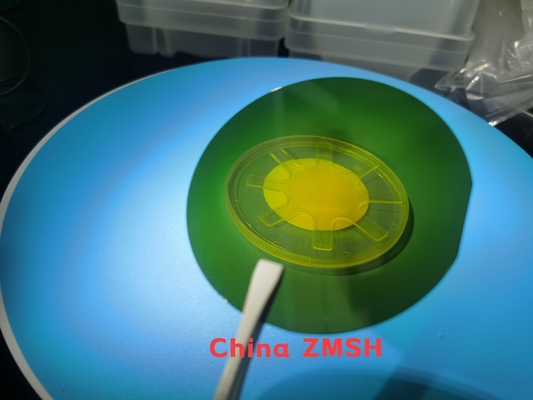

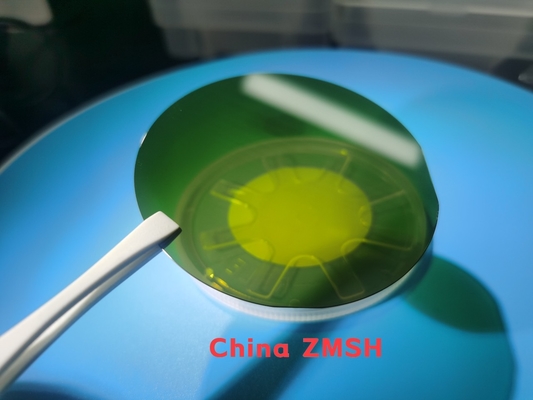

categoria principal da produção do manequim das bolachas de 4inch 6inch 4H-N sic para SBD MOS Device
1. Comparação de materiais de terceira geração do semicondutor
Sic de cristal é um material de terceira geração do semicondutor, que tenha grandes vantagens nas encenações da baixa potência, da miniaturização, as de alta tensão e as de alta frequência da aplicação. Os materiais de terceira geração do semicondutor são representados pelo carboneto de silicone e pelo nitreto do gálio. Comparado com as duas gerações precedentes de materiais do semicondutor, a vantagem a mais grande está a sua largura faixa-livre larga, que se assegura de que possa penetrar uma força de campo elétrico mais alta e se é apropriada para preparar dispositivos de poder de alta tensão e de alta frequência.
2. Classificação
As carcaças do carboneto de silicone sic podem ser divididas em duas categorias: (V-lubrificado) carcaças semi-isoladas do carboneto de silicone un-dopend da pureza alta e 4H-SEMI com resistividade alta (resistorivity ≥107Ω·cm), e carcaças condutoras do carboneto de silicone com baixa resistividade (a escala da resistividade é 15-30mΩ·cm).
2. Especificação para bolachas de 6inch 4H-N sic. (2inch, 3inch 4inch, sic bolacha 8inch igualmente está disponível)
| Categoria |
Produção zero de MPD Categoria (categoria de Z) |
Categoria da produção padrão (categoria de P) |
Categoria do manequim (Categoria de D) |
|
| 99,5 mm~100.0 milímetro | ||||
| 4H-N | 350 μm±20 μm | 350 μm±25 μm | ||
| 4H-SI | 500 μm±20 μm | 500 μm±25 μm | ||
| Orientação da bolacha | ||||
| Densidade de Micropipe | 4H-N | ≤0.5cm-2 | cm2 ≤2 | cm2 ≤15 |
| 4H-SI | ≤1cm-2 | cm2 ≤5 | cm2 ≤15 | |
| Resistividade do ※ | 4H-N | 0.015~0.025 Ω·cm | 0.015~0.028 Ω·cm | |
| 4H-SI | ≥1E9 Ω·cm | ≥1E5 Ω·cm | ||
| Orientação lisa preliminar | {10-10} ±5.0° | |||
| Comprimento liso preliminar | 32,5 mm±2.0 milímetro | |||
| Comprimento liso secundário | 18,0 mm±2.0 milímetro | |||
| Orientação lisa secundária | Silicone de face para cima: 90°CW. de ±5.0° liso principal | |||
| Exclusão da borda | 3 milímetros | |||
| LTV/TTV/Bow /Warp | ≤3 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | ||
|
Aspereza do ※ |
Ra≤1 polonês nanômetro | |||
| CMP Ra≤0.2 nanômetro | Ra≤0.5 nanômetro | |||
|
Quebras da borda pela luz da alta intensidade
|
Nenhum | ≤ cumulativo do comprimento 10 milímetros, único length≤2 milímetro | ||
| Encantar placas pela luz da alta intensidade | Área cumulativa ≤0.05% | Área cumulativa ≤0.1% | ||
| Áreas de Polytype pela luz da alta intensidade |
Nenhum | Area≤3% cumulativo | ||
| Inclusões visuais do carbono | Área cumulativa ≤0.05% | Área cumulativa ≤3% | ||
|
Riscos da superfície do silicone pela luz da alta intensidade |
Nenhum | Cumulativo len ‘o diâmetro de gth≤1×wafer | ||
| Borda Chips High By Intensity Light | Nenhuns permitiram a largura e a profundidade de ≥0.2 milímetro | 5 reservados, ≤1 milímetro cada um | ||
|
Contaminação de superfície do silicone pela alta intensidade |
Nenhum | |||

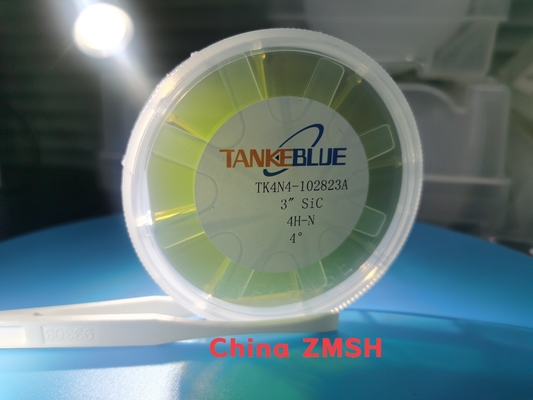

| gaveta da Multi-bolacha ou único recipiente da bolacha | ||||
| 6inch N-tipo sic especificações das carcaças | ||||
| Propriedade | Categoria P-MOS | Categoria de P-SBD | Categoria de D | |
| Crystal Specifications | ||||
| Crystal Form | 4H | |||
| Área de Polytype | Nenhuns permitiram | Area≤5% | ||
| (MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 | |
| Encantar placas | Nenhuns permitiram | Area≤5% | ||
| Polycrystal sextavado | Nenhuns permitiram | |||
| Inclusões a | Area≤0.05% | Area≤0.05% | N/A | |
| Resistividade | 0.015Ω•cm-0.025Ω•cm | 0.015Ω•cm-0.025Ω•cm | 0.014Ω•cm-0.028Ω•cm | |
| (EPD) a | ≤4000/cm2 | ≤8000/cm2 | N/A | |
| (TED) a | ≤3000/cm2 | ≤6000/cm2 | N/A | |
| (BPD) a | ≤1000/cm2 | ≤2000/cm2 | N/A | |
| (TSD) a | ≤600/cm2 | ≤1000/cm2 | N/A | |
| (Falha de empilhamento) | Área de ≤0.5% | Área de ≤1% | N/A | |
| Contaminação de metal de superfície | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, si, Ca, V, manganês) cm2 ≤1E11 | |||
| Especificações mecânicas | ||||
| Diâmetro | 150,0 milímetros +0mm/-0.2mm | |||
| Orientação de superfície | Fora-linha central: 4°toward <11-20>±0.5° | |||
| Comprimento liso preliminar | 47,5 milímetros de ± 1,5 milímetros | |||
| Comprimento liso secundário | Nenhum plano secundário | |||
| Orientação lisa preliminar | <11-20>±1° | |||
| Orientação lisa secundária | N/A | |||
| Misorientation ortogonal | ±5.0° | |||
| Revestimento de superfície | C-cara: Polonês ótico, Si-cara: CMP | |||
| Borda da bolacha | Chanfradura | |||
| Aspereza de superfície (10μm×10μm) |
Cara Ra≤0.20 nanômetro do si; Cara Ra≤0.50 nanômetro de C | |||
| Espessura a | μm 350.0μm± 25,0 | |||
| LTV (10mm×10mm) a | ≤2μm | ≤3μm | ||
| (TTV) a | ≤6μm | ≤10μm | ||
| (CURVA) a | ≤15μm | ≤25μm | ≤40μm | |
| (Urdidura) a | ≤25μm | ≤40μm | ≤60μm | |
| Especificações de superfície | ||||
| Microplaquetas/recortes | Nenhuns permitiram a largura e a profundidade de ≥0.5mm | Largura e profundidade de Qty.2 ≤1.0 milímetro | ||
| Riscos a (Cara do si, CS8520) |
≤5 e diâmetro cumulativo de Length≤0.5×Wafer | ≤5 e diâmetro cumulativo da bolacha de Length≤1.5× | ||
| TUA (2mm*2mm) | ≥98% | ≥95% | N/A | |
| Quebras | Nenhuns permitiram | |||
| Contaminação | Nenhuns permitiram | |||
| Exclusão da borda | 3mm | |||
2. Corrente industrial
A corrente sic industrial do carboneto de silicone é dividida na preparação material da carcaça, no crescimento da camada epitaxial, na fabricação do dispositivo e em aplicações a jusante. Os monocristal do carboneto de silicone são preparados geralmente pela transmissão física do vapor (método de PVT), e as folhas epitaxial são geradas então pelo depósito de vapor químico (método do CVD) na carcaça, e os dispositivos relevantes são feitos finalmente. Na corrente industrial sic de dispositivos, devido à dificuldade da tecnologia de fabricação da carcaça, o valor da corrente industrial é concentrado principalmente na relação ascendente da carcaça.
A tecnologia de ZMSH pode fornecer clientes o condutor de alta qualidade importado e doméstico, o 2-6inch queisolam e as carcaças de HPSI (pureza alta queisola) sic nos grupos; Além, pode fornecer clientes as folhas epitaxial homogêneas e heterogêneas do carboneto de silicone, e pode igualmente ser personalizada de acordo com as necessidades específicas de clientes, sem a quantidade de ordem mínima.
