Detalhes do produto
Lugar de origem: porcelana
Marca: zmkj
Número do modelo: pureza alta 4h-semi un-lubrificado
Termos de pagamento e envio
Quantidade de ordem mínima: 10PCS
Preço: 30USD/pcs
Detalhes da embalagem: Empacotado em um ambiente do quarto desinfetado da classe 100, em umas gavetas de únicos recipientes
Tempo de entrega: 10-20days
Termos de pagamento: Western Union, T/T
Habilidade da fonte: 5000pcs/months
Materiais: |
cristal de carburo de silício |
Tamanho: |
10x10mm |
Aplicação: |
ÓPTICO |
Resistividade: |
> 1E7 ou 0,015~0,28Ω.cm |
Tipo: |
4H-N ou 4H-SEMI |
Espessura: |
0.5mm ou 0.35mm |
Superfície: |
DSP |
orientação: |
0° fora do eixo c ou 4° fora |
Materiais: |
cristal de carburo de silício |
Tamanho: |
10x10mm |
Aplicação: |
ÓPTICO |
Resistividade: |
> 1E7 ou 0,015~0,28Ω.cm |
Tipo: |
4H-N ou 4H-SEMI |
Espessura: |
0.5mm ou 0.35mm |
Superfície: |
DSP |
orientação: |
0° fora do eixo c ou 4° fora |

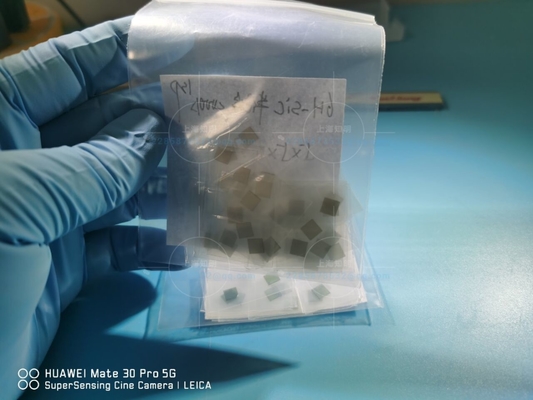

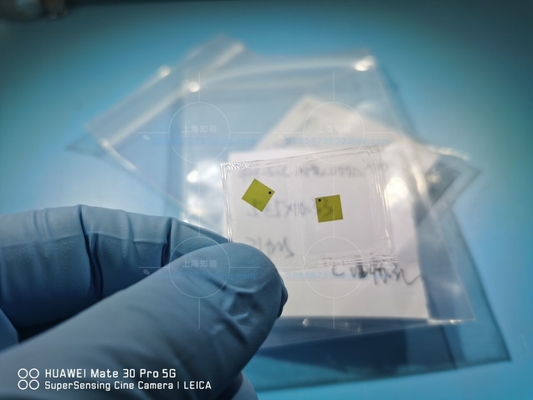

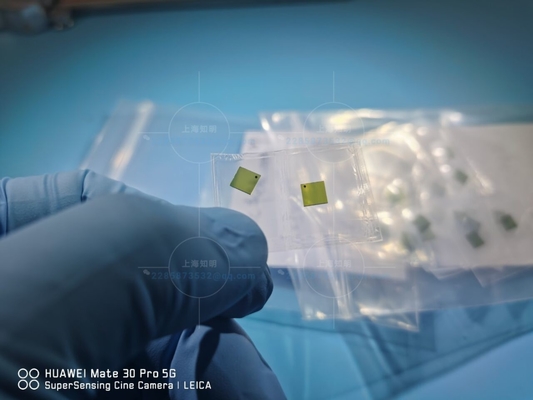

Wafers sic de alta pureza HPSI 4H-SEMI 4H-N 10X10mm 5x5mm DSP
A ZMSH oferece Wafer SiC e Epitaxy: A Wafer SiC é o material semicondutor de banda larga de terceira geração com excelente desempenho.Campo elétrico de alta degradaçãoA Wafer de SiC tem também grandes perspectivas de aplicação na indústria aeroespacial, no transporte ferroviário, na indústria da construção civil, na indústria de automóveis e na indústria de automóveis.Produção de energia fotovoltaica, transmissão de energia, veículos de novas energias e outros campos, e trará mudanças revolucionárias para a tecnologia de electrónica de potência.Cada wafer está em um recipiente de wafer, menos de 100 salas limpas.
As bolhas de SiC preparadas para epi têm tipo N ou semi-isolação, o seu politipo é de 4H ou 6H em diferentes graus de qualidade, Densidade de microtubos (MPD): livre, <5/cm2, <10/cm2, <30/cm2, <100/cm2,e o tamanho disponível é 2No que diz respeito ao SiC Epitaxy, a sua uniformidade de espessura de wafer para wafer: 2% e a uniformidade de dopagem de wafer para wafer: 4%, a concentração de dopagem disponível é de E15, E16, E18, E18/cm3,São disponíveis as camadas n e p de epi, os defeitos de epi são inferiores a 20/cm2; todo o substrato deve ser utilizado em grau de produção para o crescimento de epi; as camadas de epi de tipo N < 20 microns são precedidas por uma camada tampão de tipo n, E18 cm-3, 0,5 μm;As camadas de epi de tipo N≥ 20 microns são precedidas de camadas de epi de tipo n, E18, camada tampão de 1-5 μm; a dopagem do tipo N é determinada como um valor médio em toda a bolacha (17 pontos) utilizando a sonda CV Hg;A espessura é determinada como um valor médio em toda a bolacha (9 pontos) utilizando o FTIR.
2. tamanho dos substratos
4 polegadas de diâmetro de carburo de silício (SiC) Especificação do substrato |
|||||||||
Grau | Grau zero de MPD | Grau de produção | Grau de investigação | Grau de simulação | |||||
Diâmetro | 76.2 mm±0,3 mm ou 100±0,5 mm; | ||||||||
Espessura | 500±25um | ||||||||
Orientação da wafer | 0° fora do eixo (0001) | ||||||||
Densidade dos microtubos | ≤ 1 cm-2 | ≤ 5 cm-2 | ≤ 15 cm-2 | ≤ 50 cm-2 | |||||
Resistividade | 4H-N | 0.015~0.028 Ω•cm | |||||||
6H-N | 00,02 a 0,1 Ω•cm | ||||||||
4/6H-SI | ≥1E7 Ω·cm | ||||||||
Flat e comprimento primário | {10-10} ± 5,0°,32.5 mm±2.0 mm | ||||||||
Duração plana secundária | 180,0 mm±2,0 mm | ||||||||
Orientação plana secundária | Silício virado para cima: 90° CW. a partir de Prime flat ±5,0° | ||||||||
Exclusão da borda | 3 mm | ||||||||
TTV/Bow/Warp | ≤ 15 μm /≤ 25 μm /≤ 40 μm | ||||||||
Resistência à corrosão | Polish Ra≤1 nm,CMP Ra≤0,5 nm | ||||||||
Fragmentação por luz de alta intensidade | Nenhum | 1 permitido, ≤ 2 mm | Comprimento acumulado ≤ 10 mm, comprimento único ≤ 2 mm | ||||||
Placas hexadecimais por luz de alta intensidade | Área acumulada ≤ 1% | Área acumulada ≤ 1% | Área acumulada ≤ 3% | ||||||
Áreas de politipo por luz de alta intensidade | Nenhum | Área acumulada ≤ 2% | Área acumulada ≤ 5% | ||||||
Wafer Sic e lingotes 2-6 polegadas e outros tamanhos personalizados também podem ser fornecidos.
3.Exposição de detalhes dos produtos
Entrega e embalagem
