Detalhes do produto
Lugar de origem: China
Marca: zmsh
Número do modelo: Personalizado dado forma
Termos de pagamento e envio
Quantidade de ordem mínima: 10pcs
Preço: by case
Detalhes da embalagem: em umas gavetas de únicos recipientes da bolacha
Tempo de entrega: Dentro 15days
Habilidade da fonte: 1000pcs
Material: |
monocristal SiC |
Indústria: |
de um comprimento de 80 mm ou mais, mas não superior a 80 mm, |
Aplicações: |
Dispositivo, wafer pronto para epi, 5G, electrónica de potência, detector, |
Cores: |
Verde, azul, branco |
personalizado: |
APROVAÇÃO |
Tipo: |
4H-N,6H-N |
Material: |
monocristal SiC |
Indústria: |
de um comprimento de 80 mm ou mais, mas não superior a 80 mm, |
Aplicações: |
Dispositivo, wafer pronto para epi, 5G, electrónica de potência, detector, |
Cores: |
Verde, azul, branco |
personalizado: |
APROVAÇÃO |
Tipo: |
4H-N,6H-N |
Substratos sic quadrados personalizados de 10x10mm 5x5mm, wafers sic de 1 polegada, chips de cristal sic, substratos sic semicondutores, wafer SIC 6H-N, wafer de carburo de silício de alta pureza
- O que é isso? - O quê?
Oferecemos materiais semicondutores, especialmente para wafer SiC, substrato SiC de politipo 4H e 6H em diferentes graus de qualidade para pesquisadores e fabricantes industriais.Temos um bom relacionamento com a fábrica de crescimento de cristais de SiC e, nós também possuímos a tecnologia de processamento de wafer SiC, estabeleceu uma linha de produção para fabricantes de substrato SiC e wafer SiC.Como uma empresa profissional investida por fabricantes líderes dos campos de pesquisa de materiais avançados e de alta tecnologia e institutos estatais e Laboratório de Semicondutores da China., estamos dedicados a melhorar continuamente a qualidade da wafer SiC, atualmente substratos e desenvolver substratos de grande porte.
Áreas de aplicação
1 dispositivos eletrónicos de alta frequência e alta potência, diodos Schottky, JFET, BJT, PiN,
Diodos, IGBT, MOSFET
2 Dispositivos optoeletrônicos: utilizados principalmente em materiais de substrato de LEDs GaN/SiC azul (GaN/SiC)
Vantagem
• Baixo desajuste de rede• Alta condutividade térmica
• Baixo consumo de energia
• Excelentes características transitórias
• Alta diferença de banda
Substratos e peças personalizados de carburo de silício (SiC), conhecidos pela sua notável dureza de 9,4 na escala de Mohs,são muito procurados para utilização numa variedade de aplicações industriais e científicasAs suas excepcionais propriedades mecânicas, térmicas e químicas tornam-nas ideais para ambientes onde a durabilidade e o desempenho em condições extremas são críticos.
Fabricação de semicondutores: Os substratos de SiC são amplamente utilizados na produção de semicondutores de alta potência e alta temperatura, como MOSFETs, diodos Schottky e inversores de potência.Os tamanhos personalizados de substratos de SiC são particularmente úteis para requisitos específicos de dispositivos em indústrias como energia renovável (inversores solares), automóvel (veículos elétricos) e aeroespacial (aviônica).

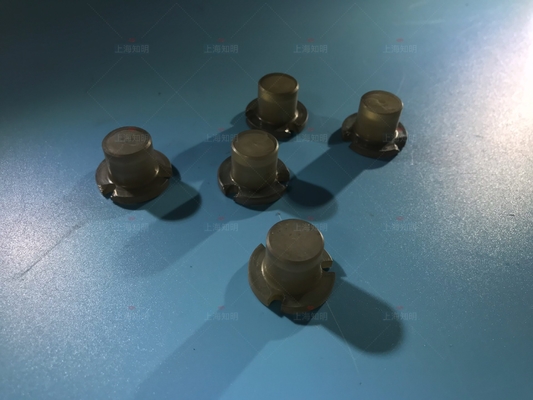

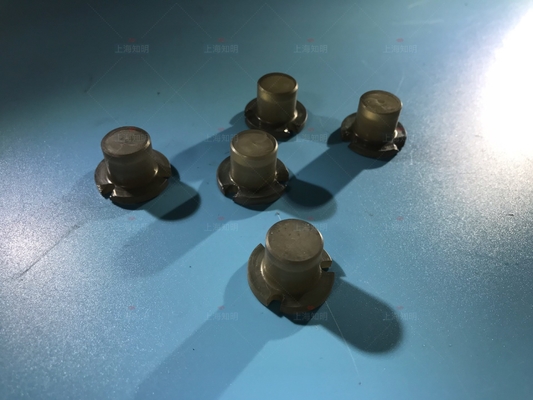

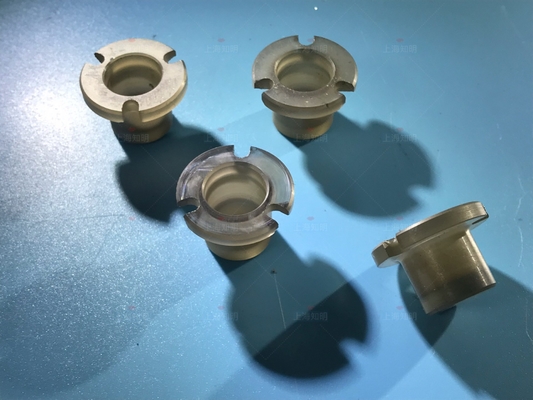

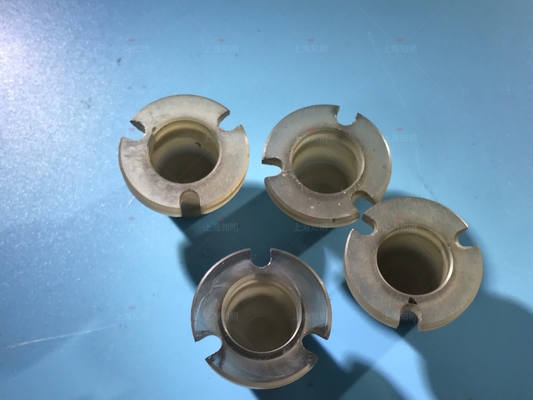

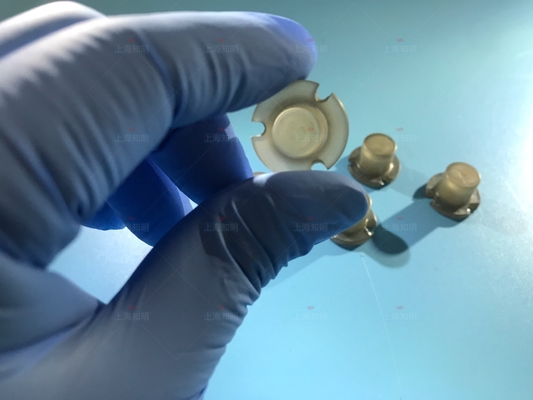

Partes de equipamentoA dureza e a resistência ao desgaste do SiC® tornam-no um excelente material para a produção de peças personalizadas utilizadas em máquinas e equipamentos industriais.Deve suportar ambientes de alto stress, calor extremo e substâncias corrosivas, tornando essencial a durabilidade e a resistência ao choque térmico do SiC.
Óptica e Fotónica: O SiC é também utilizado na produção de componentes ópticos e espelhos para equipamentos de alta precisão, particularmente em ambientes de alta temperatura.A sua estabilidade térmica garante um desempenho fiável nos instrumentos científicos, lasers e outras aplicações sensíveis.
Em resumo, os substratos e peças personalizados de SiC oferecem dureza incomparável, resistência térmica e inércia química, tornando-os inestimáveis em várias indústrias de alta tecnologia.
Dimensão inicial de 2 polegadas para substratos sic
| 2 polegadas de diâmetro de carburo de silício (SiC) Especificação do substrato | ||||||||||
| Grau | Grau zero de MPD | Grau de produção | Grau de investigação | Grau de simulação | ||||||
| Diâmetro | 500,8 mm±0,2 mm | |||||||||
| Espessura | 330 μm±25 μm ou 430±25 μm Ou 1000±25 μm | |||||||||
| Orientação da wafer | Fora do eixo: 4,0° para < 1120> ± 0,5° para 4H-N/4H-SI No eixo: < 0001> ± 0,5° para 6H-N/6H-SI/4H-N/4H-SI | |||||||||
| Densidade dos microtubos | ≤ 0 cm-2 | ≤ 5 cm-2 | ≤ 15 cm-2 | ≤ 100 cm-2 | ||||||
| Resistividade | 4H-N | 0.015~0.028 Ω•cm | ||||||||
| 6H-N | 00,02 a 0,1 Ω•cm | |||||||||
| 4/6H-SI | ≥1E5 Ω·cm | |||||||||
| Flat primário | {10-10} ± 5,0° | |||||||||
| Duração plana primária | 18.5 mm±2.0 mm | |||||||||
| Duração plana secundária | 100,0 mm±2,0 mm | |||||||||
| Orientação plana secundária | Silício virado para cima: 90° CW. a partir de Prime flat ±5,0° | |||||||||
| Exclusão da borda | 1 mm | |||||||||
| TTV/Bow/Warp | ≤ 10 μm /≤ 10 μm /≤ 15 μm | |||||||||
| Resistência à corrosão | Ra≤1 nm polaco | |||||||||
| CMP Ra≤0,5 nm | ||||||||||
| Fragmentação por luz de alta intensidade | Nenhum | 1 permitido, ≤ 2 mm | Comprimento acumulado ≤ 10 mm, comprimento único ≤ 2 mm | |||||||
| Placas hexadecimais por luz de alta intensidade | Área acumulada ≤ 1% | Área acumulada ≤ 1% | Área acumulada ≤ 3% | |||||||
| Áreas de politipo por luz de alta intensidade | Nenhum | Área acumulada ≤ 2% | Área acumulada ≤ 5% | |||||||
| Riscos causados por luz de alta intensidade | 3 arranhões para 1 × comprimento acumulado do diâmetro da wafer | 5 arranhões para 1 × comprimento acumulado do diâmetro da wafer | 5 arranhões para 1 × comprimento acumulado do diâmetro da wafer | |||||||
| chip de borda | Nenhum | 3 permitidos, ≤ 0,5 mm cada | 5 permitidos, ≤ 1 mm cada | |||||||
tamanho da imagem: 10x10x0,5 mmm,
Tolerância: ± 0,03 mm
Profundidade de combustível x largura: 0,4 mmx0,5 mm
TÍPO:4H-semicondutores
superfície: polida (ssp ou dsp)
Ra:0.5nm
1Q: Qual é o seu pacote?
R: Fornecemos caixa de filme de adsorção automática como pacote.
2. Q: Qual é o seu prazo de pagamento?
R: O nosso prazo de pagamento é T/T 50% adiantado, 50% antes da entrega.
3P: Como posso obter algumas amostras?
A:Becauce produtos de forma personalizada, esperamos que você possa encomendar min lote como amostra.
4.P:Em quanto tempo conseguimos as amostras?
R: Enviamos as amostras em 10 a 25 dias após a confirmação.
5. Q: Como é que a sua fábrica se comporta em matéria de controlo de qualidade?
A:A qualidade em primeiro lugar é o nosso lema. Os trabalhadores atribuem sempre grande importância ao controlo da qualidade a partir de
do início ao fim.
