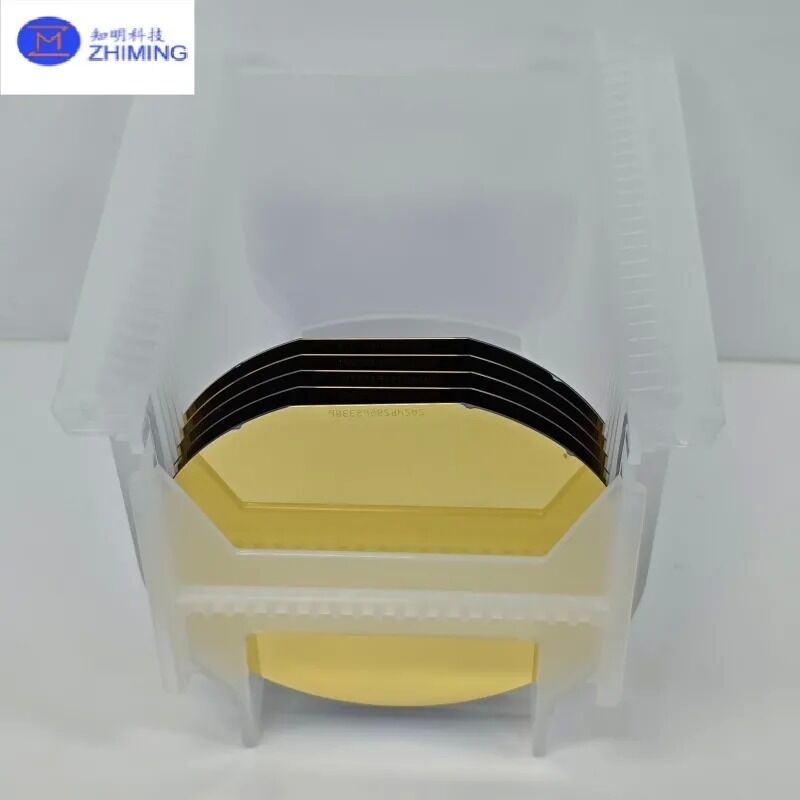

Os wafers de silício monocristalino banhados a cobre são substratos funcionais avançados formados pela deposição de uma camada de cobre de alta pureza em wafers de silício de cristal único por meio de tratamento de superfície de precisão e processos de metalização.

Esta estrutura híbrida combina:

• A estabilidade mecânica e a qualidade de grau semicondutor do silício monocristalino
• A alta condutividade elétrica e condutividade térmica do cobre

Como resultado, fornece uma excelente plataforma para dispositivos MEMS, eletrodos sensores, embalagens de semicondutores, interconexões em nível de wafer e aplicações avançadas de pesquisa eletrônica.

A fabricação personalizada está disponível tanto para desenvolvimento de protótipos quanto para produção em escala industrial, incluindo revestimento de cobre unilateral, duplo e seletivo.

Principais recursos

Excelente condutividade elétrica e térmica

A camada de cobre aumenta significativamente a capacidade de transporte de corrente e o desempenho de dissipação de calor, tornando-o adequado para aplicações de alta potência e alta frequência.

Revestimento de cobre de alta uniformidade

O controle avançado de revestimento garante uma camada de cobre densa e uniforme com distribuição de espessura estável em toda a superfície do wafer.

Forte adesão ao substrato de silício

A ativação de superfície otimizada e a engenharia de interface garantem excelente resistência de ligação entre cobre e silício, reduzindo o risco de delaminação durante os processos de corte em cubos, colagem e embalagem.

Compatibilidade de processos de semicondutores

Compatível com MEMS padrão e processos de semicondutores, como:

• Fotolitografia
• Gravura úmida/seca
• Corte de wafer
• Ligação de fio
• Integração de embalagens

Especificações altamente personalizáveis

Suporta personalização flexível de tamanho de wafer, orientação de cristal, resistividade, espessura de cobre e padrão de revestimento.

Aplicativos

• Fabricação de dispositivos MEMS
• Formação do eletrodo do sensor
• Substratos de embalagem de semicondutores
• Camadas térmicas e condutoras de eletrônica de potência
• Estruturas de interconexão em nível de wafer
• P&D e pesquisa em ciência de materiais
• Prototipagem de dispositivos eletrônicos

Especificações

Opções de personalização

Apoiamos soluções de fabricação flexíveis com base nas necessidades da aplicação:

• Personalização do diâmetro e espessura do wafer
• Controle de espessura de cobre (filme fino para revestimento espesso)
• Metalização unilateral ou dupla face
• Deposição de cobre padronizada/seletiva
• Suporte para prototipagem em pequenos lotes
• Capacidade de fornecimento de produção em massa

Por que nos escolher

Somos especializados em materiais avançados à base de silício e metalização de superfície de precisão. Nosso controle de processo garante adesão estável, qualidade de revestimento uniforme e desempenho repetível em lotes.

Seja para avaliação de P&D, produção piloto ou fabricação em escala industrial, fornecemos soluções confiáveis ​​de wafer de silício revestido de cobre, adaptadas às suas necessidades técnicas.

Perguntas frequentes

1. Para que é usado um wafer de silício revestido de cobre?

É usado principalmente na fabricação de MEMS, eletrodos de sensores, embalagens de semicondutores e aplicações de interconexão em nível de wafer que exigem alta condutividade e suporte mecânico estável.

2. Você pode personalizar a espessura do cobre e a área de revestimento?

Sim. Oferecemos suporte para personalização completa, incluindo espessura de cobre, revestimento de lado único/lado duplo e revestimento com padrão seletivo.

3. Este wafer é compatível com processamento MEMS?

Sim. É totalmente compatível com MEMS padrão e processos de semicondutores, como litografia, gravação, corte em cubos e ligação.
