Bolacha da safira
Created with Pixso. Transportador temporário de wafer safira para embalagens avançadas de semicondutores

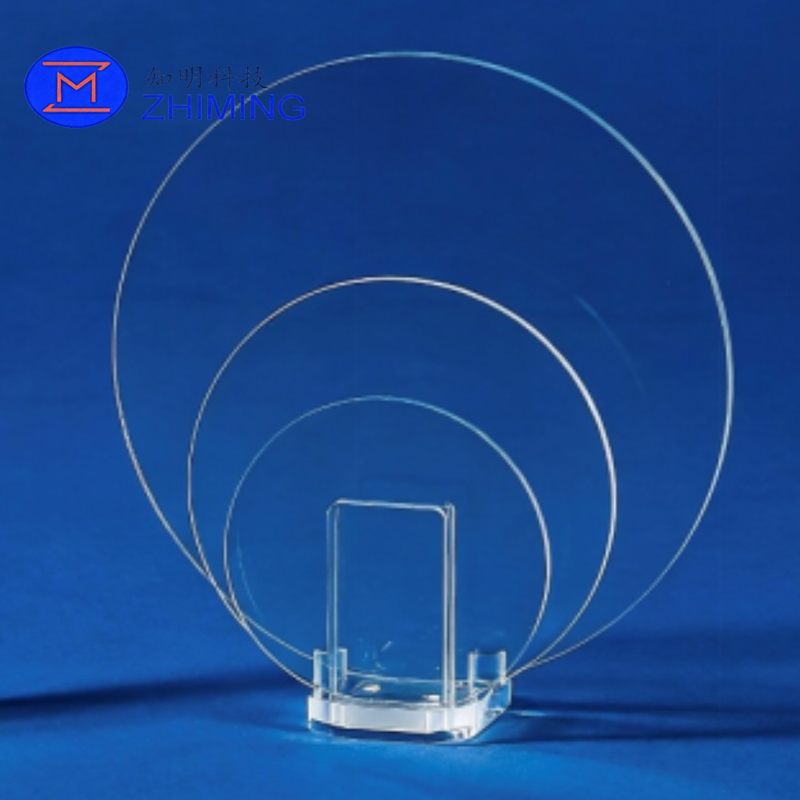

Transportador temporário de wafer safira para embalagens avançadas de semicondutores

Nome da marca: ZMSH
Número do modelo: ZMSH
MOQ: 10
Tempo de entrega: 2-4 semanas
Condições de pagamento: T/T
Informações pormenorizadas
Tamanho da bolacha:
8 polegadas/12 polegadas
Tamanho do painel:
100 × 100 mm a 510 × 515 mm
Faixa de espessura:
0,7 – 2,0mm
Módulo de Young:
345 – 420 GPa
Vickers dureza:
1800 – 2200 HV
Transmitância óptica:
>83% (300–1200 nm)
Densidade:
30,98 g/cm3
Condutividade Térmica:
30–40 W/m·K
Descrição do produto

Transportador temporário de wafer safira para embalagens avançadas de semicondutores



Transportador temporário de wafer safira para embalagens avançadas de semicondutores 0Visão geral do produto



O transportador temporário de wafer de safira é uma solução de substrato de alto desempenho projetada para processos avançados de empacotamento de semicondutores, incluindo manuseio de wafer ultrafino, integração de IC 2,5D/3D, TSV, RDL e empacotamento em nível de painel fan-out (FOPLP).



Ele fornece uma plataforma de suporte rígida, termicamente estável e dimensionalmente precisa para processos temporários de colagem e descolagem, permitindo o processamento estável de wafers ultrafinos com menos de 50 μm. Ao abordar desafios críticos de empenamento e deformação induzida por estresse, o transportador melhora significativamente o rendimento do processo, a precisão do alinhamento e a estabilidade de fabricação em fluxos de embalagens avançados.



Desafios da Indústria



À medida que as embalagens de semicondutores continuam a evoluir em direção a maior densidade de integração e estruturas de wafer mais finas, os fabricantes enfrentam dificuldades crescentes em manter a estabilidade estrutural durante processos térmicos e mecânicos de múltiplas etapas.



Transportador temporário de wafer safira para embalagens avançadas de semicondutores 1Os principais desafios incluem:



  • Incompatibilidade do coeficiente de expansão térmica (CTE) entre matriz, substrato, intercalador, preenchimento inferior e compostos de moldagem
  • Acúmulo de estresse durante repetidos ciclos térmicos
  • Cura da contração de materiais de ligação e encapsulamento
  • Distribuição de espessura não uniforme em pilhas de wafer ultrafinas
  • Desvio de alinhamento induzido por empenamento e degradação do rendimento
  • Fragilidade mecânica de wafers ultrafinos (<50 μm de espessura)

Esses problemas limitam coletivamente a escalabilidade do processo, reduzem o rendimento e aumentam o custo de fabricação em linhas de produção de embalagens avançadas.



Solução: Plataforma de transporte temporário Sapphire



A safira é um material de engenharia ideal para transportadores temporários de wafers devido à sua combinação única de propriedades mecânicas, ópticas e térmicas. Ele fornece uma base física estável para processos de embalagem avançados e exigentes, onde a precisão e a repetibilidade são essenciais.



O porta-safira permite:



  • Suporte de wafer de alta estabilidade durante moagem, colagem e desbaste
  • Deformação controlada em ambientes de ciclagem térmica
  • Compatibilidade com processos de descolagem baseados em laser
  • Distribuição uniforme de tensão em substratos de grande formato
  • Desempenho reutilizável e quimicamente estável em ambientes industriais



Transportador temporário de wafer safira para embalagens avançadas de semicondutores 2



Principais vantagens



Transportador temporário de wafer safira para embalagens avançadas de semicondutores 31. Rigidez Mecânica Ultra-Alta

Com um módulo de Young de 345–420 GPa, a safira suprime efetivamente a flexão e o empenamento, garantindo estabilidade estrutural durante processos térmicos e mecânicos de alto estresse.



2. Alta dureza e resistência ao desgaste

A dureza Vickers de 1800–2200 HV oferece excelente resistência a danos superficiais, permitindo longa vida útil e ciclos de processo repetidos.



3. Capacidade de transmissão óptica

A alta transmitância (>83% na faixa de 300–1200 nm) suporta processos de descolagem a laser e garante compatibilidade com diversas tecnologias de colagem temporária.



4. Uniformidade de material superior

A baixa variação interna garante uma distribuição consistente de tensões, minimizando a deformação localizada e melhorando a consistência do processo no nível do wafer.



5. Estabilidade Térmica e Química

Estável em ambientes de ciclos de alta temperatura e limpeza química, tornando-o adequado para processos industriais de semicondutores de alta reutilização.



Especificações Técnicas



Formatos de wafer e painel

Parâmetro Especificação
Tamanho da bolacha 8 polegadas/12 polegadas
Tamanho do painel 100 × 100 mm a 510 × 515 mm
Faixa de espessura 0,7 – 2,0 mm

Precisão dimensional e de superfície

Parâmetro Grau padrão Nota Avançada
Variação Total da Espessura (TTV) ≤ 3 μm ≤ 2 μm
Urdidura ≤ 100 μm ≤ 50 μm
Tolerância de Espessura ±0,010 mm ±0,005 mm
Rugosidade Superficial (Ra) <1,0nm <1,0nm
Arranhar/Escavar 60/40 40/20
Propriedades dos materiais
Propriedade Valor
Módulo de Young 345 – 420 GPa
Dureza Vickers 1800 – 2200 HV
Transmitância óptica >83% (300–1200 nm)
Densidade 3,98g/cm³
Condutividade Térmica 30–40 W/m·K
CTE (20°C) 5,6 – 7,7 ×10⁻⁶/K





Aplicativos



  • Processos avançados de desbaste de wafer
  • Integração heterogênea IC 2.5D / 3D
  • Fabricação de TSV (através do silício via)
  • Processos RDL (camada de redistribuição)
  • Sistemas temporários de ligação e desconexão de wafers
  • Embalagem em nível de painel fan-out (FOPLP)
  • Manuseio de wafer ultrafino (<50 μm)



Valor de Engenharia



O transportador temporário de wafer de safira permite que os fabricantes de semicondutores superem empenamentos críticos e limitações de estabilidade em embalagens avançadas, fornecendo:

  • Estabilidade dimensional aprimorada em nível de wafer
  • Perda de rendimento induzida por empenamento reduzida
  • Precisão de alinhamento aprimorada em processos de passo fino
  • Manuseio estável de wafers ultrafinos
  • Maior repetibilidade e rendimento do processo
  • Compatibilidade com plataformas de integração heterogêneas de próxima geração



Perguntas frequentes



Q1: O que torna a safira adequada para transportadores de embalagens avançadas?
R: Sapphire combina rigidez, dureza e estabilidade térmica ultra-altas, o que reduz significativamente o empenamento e melhora o controle dimensional durante o processamento de wafer ultrafino.



Q2: O transportador é compatível com processos de descolagem a laser?
R: Sim. O Sapphire oferece alta transmitância óptica na faixa de UV a infravermelho médio, tornando-o totalmente compatível com descolagem baseada em laser e outras técnicas avançadas de separação.



P3: Os transportadores de safira podem suportar aplicações de embalagens grandes em nível de painel?
R: Sim. Os transportadores de safira podem ser fabricados em grandes formatos de painel com excelente planicidade e distribuição uniforme de tensão, tornando-os adequados para FOPLP e outras tecnologias avançadas de embalagem de grandes áreas.
