Bolacha da safira
Created with Pixso. Wafer de safira de alta pureza para dispositivos LED, semicondutores, laser e ópticos

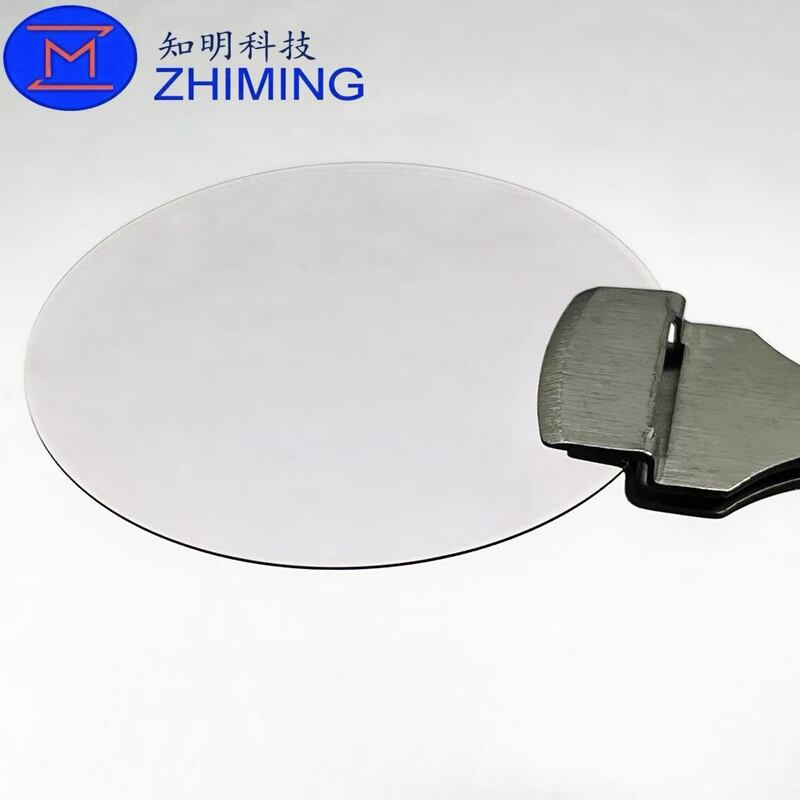

Wafer de safira de alta pureza para dispositivos LED, semicondutores, laser e ópticos

Nome da marca: ZMSH
Número do modelo: 2 a 12 polegadas, todos disponíveis
MOQ: 5
preço: by case
Tempo de entrega: 2-4 semanas
Condições de pagamento: T/T
Informações pormenorizadas
Lugar de origem:
China
Lugar de origem:
China
Material:
99,999% Al2O3
Indústria:
Vidro conduzido, ótico, bolacha eli-pronta
Aplicativo:
Bolacha de Semicondutor, microplaqueta conduzida, janela de vidro ótica, cerâmica eletrônica
Cor:
branco ou vermelho ou azul
transmissivity da luz da visão:
85%
advantagement:
hardness9.0 altos, vestem a resistência
tipo:
Único cristal
Detalhes da embalagem:
os recipientes Vácuo-selados com nitrogênio aterram em um ambiente da classe 100
Descrição do produto



Descrição do produto





As nossas bolinhas de safira são feitas deÓxido de alumínio monocristalino (Al2O3)com umEstrutura de rede hexagonal, comumente disponível emOrientações do plano C, plano A e plano R. Com ampla transparência óptica deultravioleta próxima (190 nm) a infravermelho médio, estas bolachas são ideais paracomponentes ópticos, dispositivos infravermelhos, janelas laser de alta resistência e materiais para máscaras. safiraAlta dureza, estabilidade térmica, resistência à corrosão, elevado ponto de fusão (2045°C) e excelente transparênciaO processo de transformação da matéria-prima é muito complexo.



ParaFabricação de LED, as oblíquas de safira são essenciais para aCrescimento epitaxial de GaN, uma vez que o seu tratamento de superfície afeta directamente o brilho e a uniformidade dosLEDs brancos, azuis e verdesO mínimo desajuste de rede entre os substratos de plano C de safira e as películas finas III-V/II-VI assegura um excelente alinhamento com os materiais de base.Processos de epitaxia a altas temperaturas, tornando as bolinhas de safira indispensáveis para dispositivos optoeletrônicos avançados.



    Wafer de safira de alta pureza para dispositivos LED, semicondutores, laser e ópticos 0     Wafer de safira de alta pureza para dispositivos LED, semicondutores, laser e ópticos 1        Wafer de safira de alta pureza para dispositivos LED, semicondutores, laser e ópticos 2     Wafer de safira de alta pureza para dispositivos LED, semicondutores, laser e ópticos 3














Wafer de zafiro ⁠ Estrutura, propriedades e aplicações







1Estrutura e composição
As nossas bolachas de safira sãoAl2O3 monocristalinocom umestrutura cristalina hexagonal R-3cCada íon de alumínio é cercado por seis íons de oxigénio, formando umRede octédrica AlO6Esta rede 3D altamente simétrica garante uma excelente estabilidade mecânica e química.



2Propriedades ópticas e electrónicas
As bolinhas de safira têmAlta transparência ópticaem uma ampla gama deUV a infravermelho próximo (150 ∼5500 nm), com um índice de refração em torno de 1.76, tornando-os ideais paraInstrumentos ópticos de precisão e componentes a laserElectricamente, o safiro é umMaterial altamente isolantecom umlargura de banda (~ 9,9 eV), baixa perda dielétrica e excelente desempenho emDispositivos semicondutores de alta tensão e alta frequência, incluindoHEMT e eletrónica à base de GaN.



3Propriedades mecânicas e térmicas
Com umDureza de Mohs de 9, as bolinhas de safira são resistentes a arranhões e abrasão.alta resistência mecânicapara usinagem de precisão, resistir a altas pressões e manterEstabilidade dimensionalA condutividade térmica é de cerca de25 W/m·K, o ponto de fusão é2054 °C, e o coeficiente de expansão térmica é baixo (8,4 × 10−6/K), o que torna as wafers de safira confiáveis paraaplicações industriais de alta temperatura e exigentes.







Diâmetro 2-12 polegadas
Espessura 650 ± 20 μm
Orientação C-plano (0001) para M-plano (1-100) ou A-plano ((1 1-2 0) 0.2±0.1° /0.3±0.1°, R-plano (1-1 0 2), A-plano (1 1-2 0 ), M-plano ((1-1 0 0)
TTV 20 μm
LTV 20 μm
TIR 20 μm
Arco-íris 20 μm
Warp. 20 μm
Superfície frontal Epi-polido (Ra< 0,2 nm)
Superfície traseira Finamente moído (Ra=0,5 a 1,2 μm), Epi-polido (Ra< 0,2 nm)
Notas Pode fornecer wafer de substrato de safira de alta qualidade de acordo com as exigências específicas dos clientes














Wafer de safira Processo de fabrico:





  1. Crescimento Cristalino¢ Cultivar safira de cristal único de alta qualidade utilizando fornos avançados de crescimento de cristal.
  2. Orientação Cristalina¢ Alinhe com precisão o cristal de safira na máquina de serrar para processamento preciso.
  3. Extracção de hastes- Cortar as hastes de safira do cristal com métodos controlados para manter a integridade estrutural.
  4. Moagem de hastes¢ Utilize moinhos cilíndricos para obter diâmetros exteriores precisos e superfícies lisas.
  5. Verificação inicial da qualidade¢ Inspecionar as hastes de safira para precisão dimensional e orientação cristalina correta.
  6. Posicionamento da haste para cortar¢ Alinhe as hastes de safira no equipamento de corte para garantir cortes precisos de wafer.
  7. Cortar em fatias• Corte as hastes de safira em wafers finos com alta precisão.
  8. Poluição¢ Eliminar danos causados pelo corte e melhorar a planície da bolacha para superfícies de alta qualidade.
  9. Câmfering¢ Bordas redondas de wafer para aumentar a resistência mecânica e reduzir os defeitos relacionados com o esforço.
  10. Poluição¢ Refinar a rugosidade da superfície para alcançarPreparado para epiou precisão óptica.
  11. Limpeza¢ Remover poeira, resíduos de metais e contaminantes orgânicos para garantir a pureza da superfície.
  12. Inspecção final da qualidadeVerifique a planície, orientação, qualidade da superfície e limpeza da bolacha para atender às especificações estritas do cliente.







                                                 Wafer de safira de alta pureza para dispositivos LED, semicondutores, laser e ópticos 4

                                          Wafer de safira de alta pureza para dispositivos LED, semicondutores, laser e ópticos 5

                                             Wafer de safira de alta pureza para dispositivos LED, semicondutores, laser e ópticos 6














Perguntas frequentes

1. Q:Para que são usadas as bolinhas de safira?

A:As bolinhas de safira desempenham um papel fundamental naA sua transparência e durabilidade tornam-nas substratos ideais para diodos emissores de luz (LED), diodos laser e janelas ópticas.As propriedades ópticas superiores do safiro contribuem para a eficiência e o desempenho desses dispositivos.



2. Q:O que é uma bolacha de safira?

A: Composto de óxido de alumínio cristalino (Al2O3), as bolinhas de safira trazem uma combinação de dureza, transparência óptica,e resistência química que os torna excepcionalmente valiosos em várias aplicações.



3.P: Por que o safiro é tão caro?

R: Os safires não são tão abundantes como os diamantes, tornando-os mais difíceis de obter.E mesmo assim, apenas um pequeno número de pedras pode ser considerado "de qualidade"Esta escassez resultou num aumento significativo do custo dos zafiros.
