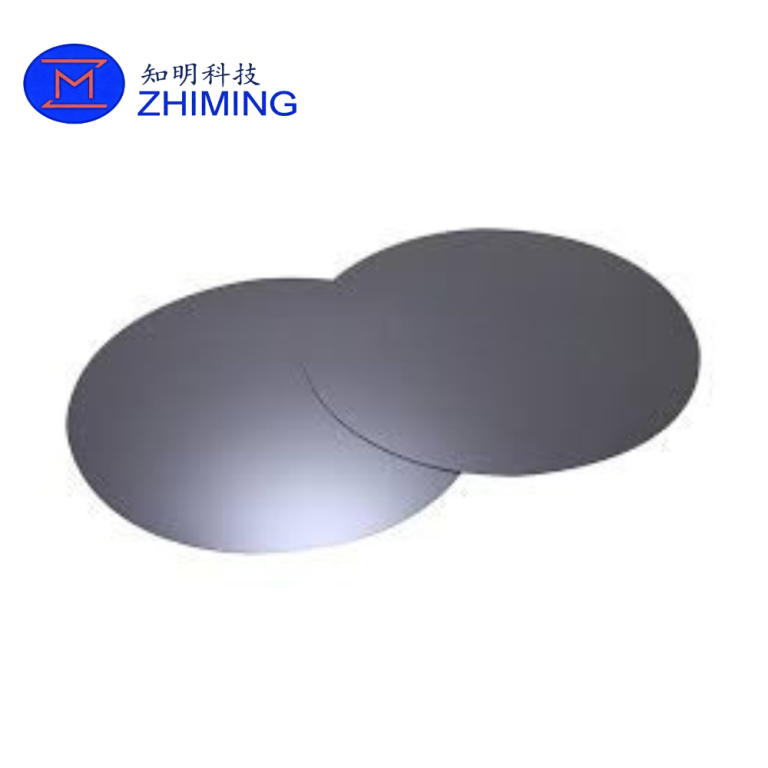

A Wafer Dummy SiC (SiC Carbide Carrier Wafer / Process Monitor Wafer) é uma wafer de processo de alta durabilidade projetada para qualificação de equipamentos de semicondutores, condimento de câmara,Estabilização térmica, verificação do processo e proteção da bolacha de produção.

Ao contrário das placas de nível de dispositivo usadas para fabricação de chips, as placas fictícias de SiC funcionam como placas auxiliares dentro de ferramentas de processo de semicondutores para manter o equilíbrio da câmara, otimizar a distribuição térmica,e melhorar a repetibilidade do processo durante operações de fabricação avançadas.

Graças à excepcional condutividade térmica, resistência mecânica e estabilidade química do carburo de silício,As placas fictícias de SiC são particularmente adequadas para ambientes de semicondutores adversos com altas temperaturas, exposição ao plasma, substâncias químicas corrosivas e ciclos de processo repetidos.

Funções essenciais das wafers simuladas de SiC

1- Ar condicionado e aquecimento da câmara

Antes de as obleias de produção entrarem na câmara de processo, as obleias fictícias de SiC são usadas para estabilizar a temperatura da câmara, a distribuição do fluxo de gás, a densidade de plasma e as condições de pressão.Isso ajuda a reduzir a deriva do processo e melhora a consistência de wafer para wafer.

2Qualificação de equipamento e validação de processos

Amplamente usadas durante a instalação de ferramentas, manutenção preventiva e configuração de receitas, as bolinhas fictícias de SiC permitem que os engenheiros verifiquem a estabilidade do processo sem arriscar bolinhas de produção caras.

3Proteção de Wafer de produção

Em sistemas de processamento por lotes, as placas de simulação podem ocupar slots de placas não utilizadas para manter a carga térmica uniforme e a simetria do plasma,Minimizar os efeitos da borda e proteger as valiosas placas do dispositivo da instabilidade ou da contaminação.

4Desenvolvimento de processos e otimização de receitas

Ideal para ensaios de gravação, ajuste de deposição, ensaios de implantação e aplicações de correspondência de câmara onde é necessário ciclo de processo repetido.

Por que escolher SiC em vez de Wafers de Silicio?

Excepcional condutividade térmica

O carburo de silício oferece uma condutividade térmica significativamente superior ao silício convencional, permitindo uma transferência de calor mais rápida e uma melhor uniformidade de temperatura durante o processamento térmico.

Isto reduz:

• Sobreaquecimento localizado
• Concentração de tensão térmica
• Página de curvatura da bolacha
• Não uniformidade do processo

Excelente estabilidade a altas temperaturas

O SiC mantém uma excelente estabilidade dimensional em temperaturas elevadas, tornando-o altamente adequado para:

• Requeijão a alta temperatura
• Epitaxia
• LPCVD
• Sistemas de deposição reforçados por plasma

Resistência química superior

O SiC apresenta excelente resistência a ácidos, álcalis e químicos agressivos de semicondutores.permitir ciclos de reutilização múltiplos.

Excelente resistência mecânica

Em comparação com as wafers de silício convencionais, o SiC fornece:

• Dureza superior
• Melhor resistência ao desgaste
• Deformação inferior sob tensão
• Duração de vida mais longa no tratamento repetido

Comparação de bens materiais

Principais vantagens Resumo

• Maior condutividade térmica para melhor dissipação de calor
• Melhor estabilidade dimensional durante o processamento a alta temperatura
• Resistência superior ao plasma e a ambientes corrosivos
• Redução da deformação mecânica e da deformação da bolacha
• Extensão da vida útil operacional através da reutilização repetida

Aplicações típicas de semicondutores

• Qualificação dos equipamentos de semicondutores
• Condimento e condicionamento da câmara
• Debug e verificação de processos
• Aquecimento e equilíbrio térmico das placas
• Sistemas de gravação por plasma
• Equipamento de deposição CVD e PVD
• Sistemas de implantação de íons
• Fornos RTP e de recozimento
• Enchimento de ranhuras de wafer em sistemas de lote
• Ensaios de repetibilidade do processo
• Avaliação do fluxo de gás e da uniformidade térmica

Especificações disponíveis

• Diâmetro: 2?? / 4?? / 6?? / 8?? / 12??
• Material: Carbono de Silício (SiC)
• Superfície: Polida / Lapped / Personalizada
• Espessura: Personalizável
• Perfil de borda: padrão / arredondado / personalizado
• Reutilização: múltiplos ciclos de processo
• Personalização: Disponível mediante pedido

Vantagens para a fabricação de semicondutores

✔ Melhora da estabilidade da câmara
✔ Redução da flutuação dos processos
✔ Melhoria da uniformidade térmica
✔ Protecção de wafers de produção de alto valor
✔ Redução do custo dos consumíveis através da reutilização
✔ Adequado para ambientes de semicondutores agressivos
✔ Duração de vida útil em ciclos térmicos repetidos

Perguntas frequentes

Q1: As bolinhas de silicone são reutilizáveis?

Devido à sua excelente resistência química e durabilidade mecânica, as bolinhas fictícias de SiC normalmente podem ser reutilizadas várias vezes após uma limpeza e inspeção adequadas.

P2: Quais ferramentas de semicondutores são compatíveis com as placas fictícias de SiC?

São comumente utilizados em:

• Sistemas de gravação
• Equipamento CVD/PVD
• Câmaras RTP
• Ferramentas de implantação de íons
• Fornos de difusão
• Sistemas de limpeza de wafers

P3: Por que as bolinhas fictícias de SiC são preferidas para processamento a altas temperaturas?

O SiC fornece condutividade térmica superior, maior rigidez, menor deformação térmica e melhor resistência a ambientes de processamento adversos em comparação com as wafers de silício padrão.

P4: Podem ser fornecidas dimensões e acabamentos de superfície personalizados?

Sim, o diâmetro, espessura, orientação plana / de entalhe, design de borda e tratamento de superfície são disponíveis de acordo com os requisitos do equipamento.
