Sic carcaça
Created with Pixso. Substrato de SiC de 12 polegadas de diâmetro de 300 mm para fabricação de semicondutores de potência

Substrato de SiC de 12 polegadas de diâmetro de 300 mm para fabricação de semicondutores de potência

Nome da marca: ZMSH
MOQ: 50
Tempo de entrega: 2-4 SEMANAS
Condições de pagamento: T/T
Informações pormenorizadas
Lugar de origem:
XANGAI, CHINA
Polytype:
4h
Tipo de doping:
Tipo N
Diâmetro:
300±0,5mm
grossura:
Verde: 600 ± 100 μm / Transparente: 700 ± 100 μm
Orientação de superfície:
4° em direção a <11-20> ± 0,5°
Flat primário:
Entalhe / rodada completa
Profundidade do entalhe:
1 – 1,5 mm
Variação da espessura total (TTV):
≤ 10 μm
Densidade de microtubos (MPD):
≤ 5 ea/cm²
Descrição do produto

Substrato de SiC de 12 polegadas de diâmetro de 300 mm para fabricação de semicondutores de potência


1. Visão geral do produto


O substrato de carburo de silício (SiC) de 12 polegadas (300 mm) é um material semicondutor de grande diâmetro de banda larga projetado para eletrônica de potência avançada e fabricação de dispositivos de alta frequência.Comparado com as placas convencionais de SiC de 6 e 8 polegadas, o formato de 12 polegadas aumenta significativamente a área utilizável da wafer, permitindo maior produção do dispositivo por wafer, melhor eficiência de fabricação e menor custo por matrize.

Esta especificação abrange três classes de substrato:

  • 4H SiC de tipo N, grau de produção

  • 4H SiC N-type de qualidade fictícia

  • Grau de produção de 4H SiC semi-isolante (SI)

Essas categorias suportam aplicações que vão desde a calibração de equipamentos e o desenvolvimento de processos até a produção de dispositivos de alta confiabilidade.


Substrato de SiC de 12 polegadas de diâmetro de 300 mm para fabricação de semicondutores de potência 0


2Características do materialSubstrato de SiC de 12 polegadas de diâmetro de 300 mm para fabricação de semicondutores de potência 1


4H SiC (tipo N)

O carburo de silício 4H-N é um material semicondutor de estrutura cristalina hexagonal, dopado com nitrogênio, com um intervalo de banda grande de aproximadamente 3,26 eV. Ele possui:

  • Força do campo elétrico de alta ruptura

  • Alta condutividade térmica

  • Conductividade elétrica estável

  • Excelente desempenho sob altas temperaturas e alta tensão

Os substratos SiC de tipo N 4H-N são amplamente utilizados em dispositivos de energia vertical, como MOSFETs SiC e diodos Schottky.

4H SiC (Semi-Isolador)

Os substratos de SiC 4H semi-isolantes apresentam uma resistência extremamente elevada e um excelente isolamento elétrico.e aplicações eletrónicas de alta frequência em que seja necessária uma baixa condução parasitária e uma elevada integridade do sinal.


3Crescimento de cristal e processo de fabricação


Os substratos de SiC de 12 polegadas são cultivados utilizando o método de transporte de vapor físico (PVT).Material de origem de SiC de alta pureza sublima sob altas temperaturas e condições de vácuo controladas e recristaliza num cristal de semente orientado com precisãoAo controlar cuidadosamente o campo térmico e o ambiente de crescimento, a qualidade cristalina uniforme e a baixa densidade de defeito são alcançadas em toda a bolacha de 300 mm.

Após o crescimento do cristal, as wafers são submetidas a corte de precisão, controle de espessura, processamento de bordas e acabamento de superfície.a face de Si é processada por polir química mecânica (CMP) ou moagem para atingir a planícieRequisitos de robustez e geometria para a fabricação de semicondutores.


4. Tabela de especificações do substrato de SiC de 12 polegadas


Ponto Tipo N de classe de produção Tipo N de calibre de simulador Grau de produção do tipo SI
Politipo 4H 4H 4H
Tipo de doping Tipo N Tipo N Outros aparelhos de ar condicionado
Diâmetro 300 ± 0,5 mm 300 ± 0,5 mm 300 ± 0,5 mm
Espessura Verde: 600 ± 100 μm / Transparente: 700 ± 100 μm Verde: 600 ± 100 μm / Transparente: 700 ± 100 μm Verde: 600 ± 100 μm / Transparente: 700 ± 100 μm
Orientação da superfície 4° em direcção a < 11-20> ± 0,5° 4° em direcção a < 11-20> ± 0,5° 4° em direcção a < 11-20> ± 0,5°
Flat primário Encosto / Rodada completa Encosto / Rodada completa Encosto / Rodada completa
Profundidade do entalhe 1 ¢ 1,5 mm 1 ¢ 1,5 mm 1 ¢ 1,5 mm
Variação da espessura total (TTV) ≤ 10 μm N/A ≤ 10 μm
Densidade de microtubos (MPD) ≤ 5 ea/cm2 N/A ≤ 5 ea/cm2
Resistividade Medido dentro da zona de área do centro de 8 polegadas Medido dentro da zona de área do centro de 8 polegadas Medido dentro da zona de área do centro de 8 polegadas
Tratamento da superfície de Si CMP polido Moagem CMP polido
Processamento de borda Chamfer Não chamfer Chamfer
Chips de borda Profundidade permitida < 0,5 mm Profundidade permitida < 1,0 mm Profundidade permitida < 0,5 mm
Marcação a laser Marcação do lado C / exigência do cliente Marcação do lado C / exigência do cliente Marcação do lado C / exigência do cliente
Inspecção de politipo (luz polarizada) Nenhum politipo (exclusão de borda de 3 mm) Área do politipo < 5% (exclusão de borda 3 mm) Nenhum politipo (exclusão de borda de 3 mm)
Inspecção de rachaduras (luz de alta intensidade) Sem rachaduras (exclusão da borda de 3 mm) Sem rachaduras (exclusão da borda de 3 mm) Sem rachaduras (exclusão da borda de 3 mm)


5Controle e inspecção da qualidade


Todas as placas são inspeccionadas utilizando métodos de metrologia e inspecção óptica padrão da indústria, incluindo medição da geometria da superfície, caracterização elétrica,inspecção de luz polarizada para avaliação de politiposSão aplicadas zonas de exclusão de borda definidas para garantir um desempenho de processamento consistente do dispositivo.


6Aplicações típicas


  • Eletrónica de Potência:
    MOSFETs SiC, diodos Schottky, módulos de potência, inversores e conversores

  • Veículos elétricos e novos sistemas energéticos:
    Inversores de tração, carregadores integrados (OBC), conversores CC-CC, infraestrutura de carregamento rápido

  • Dispositivos de RF e de alta frequência:
    Estações base 5G, sistemas de radar, comunicações por satélite

  • Equipamento industrial e de infra-estruturas:
    Redes eléctricas de alta tensão, automação industrial, motores

  • Aeronáutica e Defesa:
    Eletrónica de alta temperatura e aplicações em ambientes extremos


7. FAQ


Q1: Qual é a finalidade das bolinhas Dummy Grade do tipo N?
R: As placas Dummy Grade são usadas para a configuração de equipamentos, calibração de ferramentas e verificação de processos, ajudando a reduzir os custos durante o desenvolvimento de processos.


P2: Por que um substrato de SiC de 12 polegadas é vantajoso?
R: O formato de 12 polegadas aumenta a área da bolacha e a produção de chips por bolacha, melhorando a eficiência de fabricação e reduzindo o custo por dispositivo.


Q3: As especificações podem ser personalizadas?
R: Sim, a espessura, o tratamento da superfície, o método de marcação e os critérios de inspeção podem ser personalizados mediante pedido.


Produtos reais


Substrato de SiC de 12 polegadas de diâmetro de 300 mm para fabricação de semicondutores de potência 2

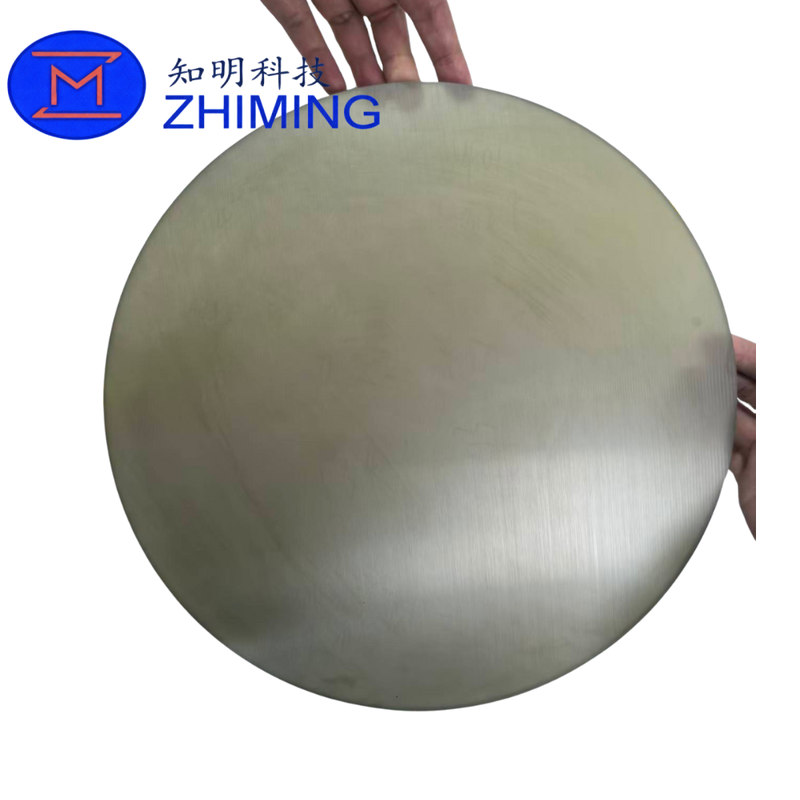

12 polegadas 300mm SiC Wafer de Carbono de Silício 4H-N Tipo Dummy Prime Grau de Pesquisa Múltiplas aplicações
