Equipamento de polimento de uma só face de alta precisão para wafers Si/SiC/safiros

Equipamento de polimento de uma só face de alta precisão para wafers Si/SiC/safiros

Nome da marca:	ZMSH
Número do modelo:	High-Precision Single-Side Polishing Equipment
MOQ:	3
preço:	by case
Tempo de entrega:	3-6 months
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Certificação:

rohs

Ability:

50mm/100mm/150mm/200mm

Power voltage:

3×16+2*10 (㎜²)

Compressed air source:

0.5-0.6MPa

Optimum Machining Size:

50-100 (mm)/50-150 (mm)/150-200 (mm)/200 (mm)

Materials:

Si Wafers/SiC/Sapphire

Packaging Details:

package in 100-grade cleaning room

Destacar:

Equipamento de polimento unilateral para wafers de Si

Máquina de polir as wafers de SiC

Equipamento de polimento de material de safira

Descrição do produto

Resumo do equipamento de polimento de uma só face de alta precisão

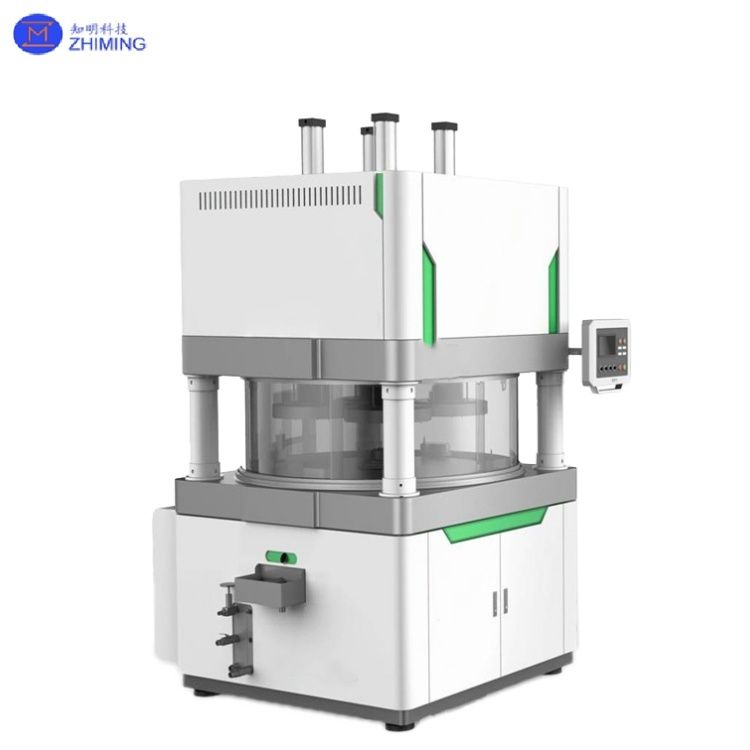

Equipamento de polimento de uma só face de alta precisão para wafers Si/SiC/safiros

Equipamento de polimento de lado único de alta precisão é uma ferramenta de usinagem de precisão especializada projetada para materiais duros e frágeis (por exemplo, wafers de silício semicondutores, carburo de silício, arsênio de gálio,A partir de um processo de moagem por rotação unidirecional e de sinergia química, obtém-se um acabamento de superfície ultra elevado, com uma planitude ≤ 0,01 mm e uma rugosidade de superfície Ra ≤ 0,4 nm.Este equipamento é amplamente utilizado no afrouxamento de wafer de semicondutores, polimento de lentes ópticas, processamento de componentes de vedação cerâmica e suporta processamento de peça única e batch, aumentando significativamente a eficiência e a consistência.

Equipamento de polimento de uma só face de alta precisão para wafers Si/SiC/safiros 0

Parâmetros técnicos dos equipamentos de polimento de uma só face de alta precisão

Categoria	Ponto
Disco poluente	Diâmetro	820 (mm)	914 (mm)	1282 (mm)	1504 (mm)
Placas de cerâmica	Diâmetro	305 (mm)	360 (mm)	485 (mm)	576 (mm)
	Tamanho óptimo de usinagem	50-100 (mm)	50-150 (mm)	150-200 (mm)	200 (mm)
Potência	Disco poluente	11	11	18.5	30
	Ferramenta poluidora	/	0.75×4	2.2×4	2.2
Taxa de rotação	Disco poluente	80	65	65	50
	Ferramenta poluidora	/	65	65	50
Capacidade	50 mm	72	/	/	/
	100 mm	20	28	56	/
	150 mm	/	12	24	/
	200 mm	/	4	12	20
Voltagem de potência	3×16+2*10 (mm2)
Fonte de ar comprimido	00,5-0,6MPa
Tamanho	/	1920×1125×1680 (mm)	1360 × 1330 × 2798 (mm)	2234×1780×2759 (mm)	1900 × 1900 × 2700 (mm)
Peso	/	2000 kg	3500 kg	7500 kg	11826 kg

Princípios de funcionamento do equipamento de polimento de uma só face de alta precisão

1. Moagem mecânica:

O disco de polimento superior gira a 0 ̊90 RPM (regulavel), combinado com abrasivos (diamantes, carburo de silício) para polir a superfície da peça de trabalho, removendo camadas de oxidação e micro-defeitos.

2Controle de pressão:

As válvulas e cilindros proporcionais eletro-pneumáticos permitem um ajustamento preciso da pressão (15 ‰ 1500 kg), adaptando-se a diferentes durezas dos materiais.

3- Refrigeração e lubrificação:

Um sistema de água de refrigeração recirculadora (0,1 ∼0,2 MPa) mantém uma temperatura constante (10 ∼25 °C) para suprimir a deformação térmica, ao mesmo tempo em que fornece lama de polimento para melhorar a remoção de material.

- Não.

4Controle de movimento:

O motor de frequência variável impulsiona a rotação do disco inferior. O PLC e o HMI permitem o controle de circuito fechado de parâmetros de velocidade, pressão e tempo, com receitas de processo pré-definidas e comutação de um clique.

Características do equipamento de polimento de uma só face de alta precisão

- Não.Categoria de características

Detalhes técnicos

Quadro de elevada rigidez

- Não.

Estrutura integrada de fundição-forja, 50% maior capacidade anti-deformação; sistema de suporte hidráulico de quatro pontos garante vibração < 0,01 mm a altas velocidades.

Componentes internacionais

Partes principais (por exemplo, caixas de velocidades, rolamentos) usam Alemanha SEW, Japão THK, Suíça SKF, alcançando < 0,005 mm de precisão de transmissão; Siemens PLC + inversor Schneider para regulação de velocidade sem passos de 0 ̊180 RPM.

Interface inteligente.

A tela sensível ao toque industrial de 10 polegadas suporta receitas pré-definidas (poluição bruta, poluição fina, reparação de discos), monitoramento em tempo real (pressão/temperatura/velocidade) e alarmes de desligamento automático (taxa de defeito < 0)..05%).

Configuração flexível

Dimensões dos discos de polimento de φ300 mm a φ1900 mm, com capacidade para peças de trabalho de 3~1850 mm; opções de potência de um motor único (7,5 kW) a múltiplos motores (30 kW no total),de apoio de sucção a vácuo e de fixação mecânica.

Aplicações de equipamento de polimento de uma só face de alta precisão

Equipamento de polimento de uma só face de alta precisão para wafers Si/SiC/safiros 3

1Indústria de semicondutores:

- O que é isso?A redução da espessura das placas de carburo de silício com uma tolerância de espessura de ± 0,5 μm para as placas de 8 polegadas.
Poluição por arsenieto de gálio/safir azul:Roughness de superfície Ra < 0,4 nm para LEDs e dispositivos a laser.

2Óptica e Dispositivos de Precisão:

- Não.Óculos ópticos/lentes de quartzo:Finalização semelhante a um espelho (λ/20 para λ=632,8 nm) para lentes de câmera e objetos de microscópio.
Anéis de vedação de cerâmica:Flatness < 0,035 mm para bombas hidráulicas de alta pressão e válvulas nucleares.

- Não.

3Eletrónica e Nova Energia:

Substratos cerâmicos/módulos IGBT:Consistência de espessura <3 μm para melhorar a dissipação térmica.
Eletrodos de bateria de lítio:Roughness Ra < 10 nm para reduzir a resistência interna e a geração de calor.

- Não.

4Aeronáutica e Defesa:

Rolamentos de aço de tungstênio/sólidos de titânio:Paralelo < 2 μm para ambientes de temperatura/pressão extrema.
Vidros de janela infravermelhos:Propriedades de baixa difusão para telescópios e sistemas de orientação de mísseis.

Equipamento de polimento de uma só face de alta precisão para wafers Si/SiC/safiros 4

Equipamento de polir de lado único de alta precisãoPerguntas frequentes

- Não.1Q: Quais são as principais vantagens do seu equipamento de polimento de lado único de alta precisão?

R: Atinge uma precisão submicrônica com alta eficiência, ideal para wafers de silício, SiC e safira na fabricação de semicondutores.

2Q: Que materiais semicondutores pode esta máquina de polir de lado único processar?

R: Especificamente concebido para wafers de silício, carburo de silício (SiC) e substratos de safira.
