Equipamento de moagem/polir de dois lados de alta precisão para safira/vidro/quarzo

Equipamento de moagem/polir de dois lados de alta precisão para safira/vidro/quarzo

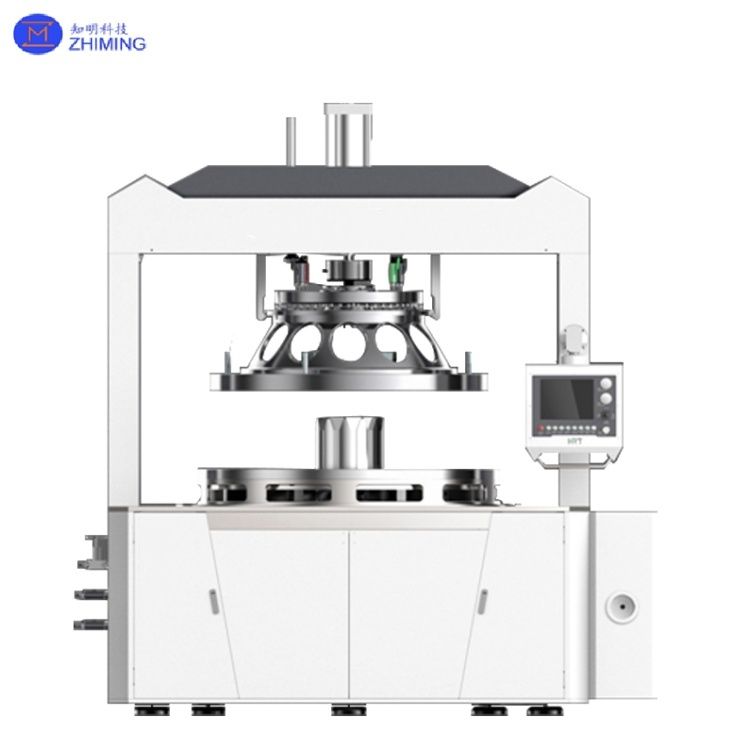

Equipamento de moagem/polir de dupla face de alta precisão é um dispositivo de usinagem de precisão especializado concebido para materiais rígidos e frágeis, tais como wafers de semicondutores, substratos de safira,vidro ópticoA utilização de duas placas de moagem que giram em direcções opostas e um mecanismo de movimento planetário,O equipamento permite a moagem e o polimento simultâneos de dois ladosÉ amplamente utilizado na fabricação de semicondutores, optoeletrónica, máquinas de precisão,e indústrias aeroespaciais, abordando aplicações como o afinamento de wafers de silício, acabamento de espelhos de componentes ópticos e moagem de precisão de anéis de vedação de cerâmica, melhorando significativamente a eficiência e o rendimento do processamento.

Dados do equipamento de moagem/polir de dupla face de alta precisão

Equipamento de rectificação/polir de dupla face de alta precisãoPrincípio de funcionamento

Características principais dos equipamentos de moagem/polir de dupla face de alta precisão

1Estrutura de estrutura de alta rigidez

• Quadro integrado fundido com design de pórtico de precisão, alcançando 40% de capacidade e estabilidade antideformação melhoradas durante a operação de alta velocidade.
• O sistema de lubrificação automática estende a vida útil das engrenagens e rolamentos para mais de 10.000 horas.

2. Componentes certificados internacionalmente

• Os componentes principais (por exemplo, caixas de velocidades, rolamentos) utilizam marcas como a SEW (Alemanha), a THK (Japão), a SKF (Suíça), garantindo uma precisão de transmissão < 0,005 mm.
• Os sistemas elétricos integram inversores Siemens PLC + Schneider, suportando regulação de velocidade variável de 0 ̊180 rpm para diversos requisitos de materiais.

- Não.

3Operação inteligente e adaptabilidade dos processos

• A HMI com tela sensível ao toque de 7 polegadas permite receitas de moagem pré-definidas (por exemplo, moagem áspera, polir fino e alternar o modo de condicionamento), reduzindo o tempo de configuração de parâmetros em 60%.
• O controlo de circuito fechado PID integrado monitora a pressão, a velocidade e a temperatura em tempo real, reduzindo a taxa de fragmentação para < 0,1%.

- Não.

4Configuração flexível

• Os diâmetros das placas de moagem variam de φ300 mm a φ1510 mm, com dimensões de peças de trabalho de 3~300 mm.
• As configurações de potência variam de monomotor (5,5 kW) a sete motores (total de 39 kW), suportando combinações de pressão-velocidade personalizadas.

1Q: Quais materiais são adequados para máquinas de rectificação/poluição de dois lados de alta precisão?

R: Especificamente concebido para materiais duros e frágeis, tais como safira, vidro óptico, cristais de quartzo, cerâmica, wafers de silício semicondutores e metais.com um comprimento de 80 mm ou mais, mas não superior a 80 mm,- Não.

2Q: Que níveis de precisão podem ser alcançados por máquinas de moagem de dois lados?

A: Planosidade ≤ 2 μm, rugosidade da superfície Ra < 0,4 nm, tolerância de espessura ± 0,5 μm, satisfazendo requisitos de ponta para wafers de semicondutores e componentes ópticos.

Tag:Equipamento de rectificação/polir de dupla face de alta precisão"Customizado"Sapphire/Glass/Quartz
