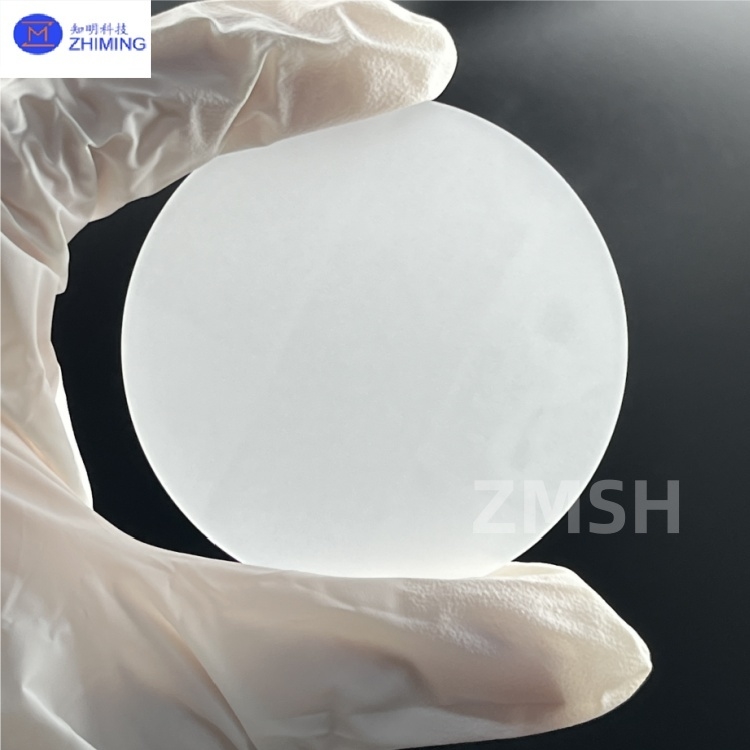

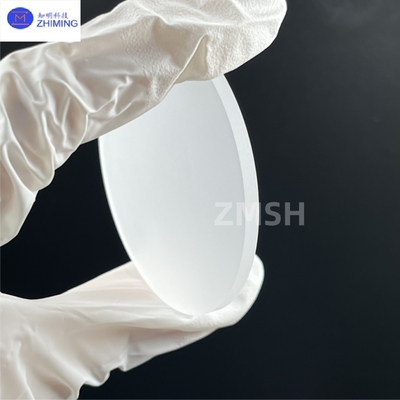

Diâmetro de corte de precisão de wafer de safira 60 mm espessura 3 mm janela óptica infravermelha
A bolacha de safira é um componente óptico de precisão fabricado a partir de um material de óxido de alumínio (Al2O3) de alta pureza, com especificações de 60 mm de diâmetro e 3 mm de espessura. Ele consegue um controlo dimensional de alta precisão através de técnicas de corte direcional (por exemplo, corte a laser ou serragem de fio de diamante), com a rugosidade da superfície controlada até < 0,5 μm. As opções de orientação de cristais incluem plano C (<0001>), plano A (0001) e plano M (10-10), atendendo a diversos requisitos de aplicação. Herdando as vantagens inerentes do safiro, a dureza da wafer de safiro (dureza de Mohs de 9), resistência a altas temperaturas (ponto de fusão de 2045°C), baixo coeficiente de expansão térmica (5,3×10−7/°C),e transparência de amplo espectro (0.15×5,5μm), tornando-se um material central para optoeletrônica avançada, semicondutores e instrumentação de precisão.
Parâmetro técnico da bolacha de safira
|
Parâmetro
|
Este Produto (60 mm × 3 mm)
|
|
Conductividade térmica
|
42 W/m·K
|
|
Força de dobra
|
350 MPa
|
|
Transmissão (400 nm)
|
> 85%
|
|
Intervalo de temperatura
|
-200 ∼ 1600 °C
|
|
Custo por peça (CNY)
|
800 ¢1200
|
|
(Dados baseados no corte em plano C e no polimento de dois lados. Parâmetros personalizáveis disponíveis.)
|
Wafer de safira Principais características e vantagens
1. Extrema adaptabilidade ao ambiente
- A bolacha de safira mantém a estabilidade sob altas temperaturas (> 300 ° C), ácidos / álcalis fortes e ambientes de alto vácuo.Exerce uma excelente resistência ao choque térmico (resiste a diferenças de temperatura > 1000°C) sem rachaduras.
2. Desempenho óptico superior
- Alta transmissão: Wafer de safira com > 85% em luz visível (400 ¢ 700 nm) e > 70% em ultravioleta (200 ¢ 400 nm), superando o vidro padrão e o quartzo.
- Baixa Absorção: Wafer de safira com < 0,1% de absorção no infravermelho próximo (1 5 μm), ideal para sistemas de imagem infravermelha e comunicação quântica.
3. Estabilidade mecânica e química
- Resistência aos arranhões: Dureza de Mohs de 9, 10 vezes mais resistente ao desgaste do que o quartzo, garantindo a integridade da superfície a longo prazo.
- Resistência à corrosão: Resiste a todos os ácidos/álcalis, excepto ácido fluorídrico, adequado para equipamentos navais e instrumentos de detecção de substâncias químicas.
4Fabricação de precisão
- Atinge uma tolerância de espessura de ±0,02 mm e uma tolerância de diâmetro de ±0,05 mm, garantindo a consistência do lote.
Áreas de aplicação da wafer de safira
1Dispositivos optoelectrónicos
- Substratos de LED: a bolacha de safira serve como substrato de crescimento epitaxial de nitreto de gálio (GaN), aumentando a eficiência do LED (> 120 lm/W) e a vida útil (> 100.000 horas) para iluminação e ecrãs de ponta.
- Janela de laser: Wafer de safira utilizada em lasers de alta potência (por exemplo, lasers de fibra) como espelhos de entrada/saída, tolerando > 10 MW/cm2 de intensidade com distorção térmica minimizada.
2. Semicondutores e Microeletrónica
- Wafer Dicing: A wafer de safira atua como substrato de lâmina de corte para o corte de wafer de semicondutor, reduzindo o chipping da borda (<5%) e melhorando o rendimento.
- Sensores infravermelhos: Fabrica janelas de detecção de infravermelho de 8 ̊12 μm, wafer de safira para vigilância de segurança e medição de temperatura industrial.
3. Sistemas ópticos de precisão
- Lentes de câmera: Protege as lentes do smartphone/câmera, triplicando a resistência ao impacto e reduzindo o peso em 40% a uma espessura de 3 mm.
- Componentes ópticos UV: a bolacha de safira permite a óptica de litografia UV profunda (248 nm de comprimento de onda) para a fabricação avançada de semicondutores.
4Defesa e Aeroespacial
- Coneis de nariz de míssil: a bolacha de safira resiste a temperaturas e impactos > 800 °C, salvaguardando a óptica do sistema de orientação em condições extremas.
- Controle térmico por satélite: a bolacha de safira funciona como substrato de dissipador de calor de radiação, regulando a temperatura da nave espacial com uma precisão de ± 1 °C.
5. Tecnologias emergentes
- Eletrônica flexível: safira ultrafinha (3 mm) permite telas de smartphone dobráveis com > 100.000 ciclos de dobra.
- Computação Quântica: a bolacha de safira atua como substrato de embalagem de chips fotônicos, reduzindo a perda de sinal (< 0,5 dB/cm).
Recomendações de produtos relacionados
1.12 polegadas safira wafer safira substrato Al2O3 wafer 9.0Mohs transparente SSP DSP eixo C
Wafer de safiraPerguntas frequentes
1Q: Quais são as principais vantagens dos discos de corte de wafer de safira (60 mm × 3 mm)?
A: Resistência a altas temperaturas (> 1600°C), à prova de arranhões (dureza de Mohs 9) e transparência de amplo espectro (0,15-5μm).
2. Q: Qual é o seu MOQ e tempo de chegada para pedidos personalizados?
R: O MOQ começa em 25pcs, tempo de chegada padrão de 2 a 4 semanas para produção a granel.
