Wafer de Safira SSP C-Plane de 4 polegadas para Epitaxia de GaN / III-Nitrato

Nome da marca:	ZMSH
MOQ:	10 unidades
preço:	Pricing is subject to market fluctuations
Tempo de entrega:	2-4 semanas
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Local de Origem:

China

Diâmetro:

100mm/4 polegadas

Grossura:

650±15 mícrons

Orientação:

Plano C (0001) ± 0,3°

Arco:

<15>

Rugosidade da Superfície Frontal:

<0,2nm

Resistência ao Calor:

>1500°C

Detalhes da embalagem:

Personalizável

Habilidade da fonte:

1000 unidades/mês

Destacar:

Wafer de safira SSP de 4 polegadas de plano C

Wafer de safira SSP para epitaxia de GaN

Orifícios de safira de epitaxia de nitruro III

Descrição do produto

Descrição do Produto

Wafer de Safira SSP C-Plane de 4 polegadas para Epitaxia de GaN / III-Nitrato

Visão Geral

Nós produzimosPureza 5N (99,999%)Al monocristalino₂O₃ para aplicações avançadas em semicondutores, optoeletrônica e óptica.

Esses substratos são polidos em um único lado para excelente suavidade superficial (Ra ≤ 0,2 nm). Esses substratos oferecem estabilidade térmica excepcional (>1500 °C), alta transmitância óptica (~86–89% a 550 nm) e uniformidade de espessura rigorosa (TTV ≤20 μm). Eles são ideais para crescimento epitaxial de LED, dispositivos semicondutores de GaN e III-nitrato, e aplicações de alta temperatura ou ópticas.

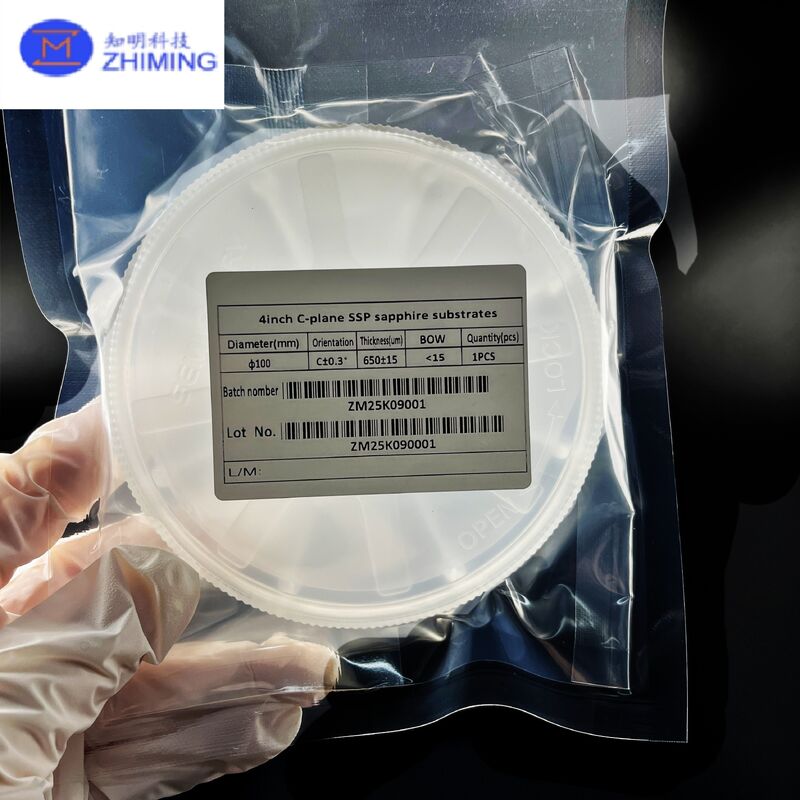

Wafer de Safira SSP C-Plane de 4 polegadas para Epitaxia de GaN / III-Nitrato 1

Principais Características

Alta pureza [Pureza 5N (99,999%)] safira monocristalina (Al₂O₃)
Orientação C-plane (0001) com tolerância rigorosa de ±0,3°
Superfície polida em um único lado (SSP), Ra frontal < 0,2 nm
Excelente planicidade e baixo empenamento (<15 μm)
Alta estabilidade térmica e química para ambientes agressivos
Eixo, diâmetro e espessura personalizáveis disponíveis

Especificações

Parâmetro	Especificação
Diâmetro	100 mm ± 0,3 mm (4 polegadas)
Orientação	C-plane (0001), ±0,3°
Espessura	650 μm ± 15 μm
Empenamento	<15 μm
Superfície Frontal	Polida em um único lado (Ra < 0,2 nm)
Rugosidade do Lado Traseiro	1,0 ± 0,2μm
TTV (Variação Total de Espessura)	≤ 20 μm
LTV (Variação Local de Espessura)	≤ 20 μm
Distorção	≤ 20 μm
Material	Al₂O₃ de alta pureza >99,999%

Propriedades Mecânicas e Térmicas

Dureza Mohs: 9 (segundo apenas ao diamante)
Condutividade térmica: 25 W/m·K
Ponto de fusão: 2045°C
Baixa expansão térmica garante estabilidade dimensional

Aplicações

Substrato para crescimento epitaxial de GaN, AlN e III-V ou II-VI
Produção de LEDs azuis, verdes, brancos e UV
Substratos de diodo laser (LD)
Componentes e janelas ópticas infravermelhas (IR)
Óptica de alta precisão e microeletrônica
Cristais de relógio/capas de smartphone

Por que escolher Safira C-Plane?

O substrato de safira é ideal para aplicações ópticas e eletrônicas de alto desempenho. A safira oferece dureza excepcional (Mohs 9), alta estabilidade térmica de até ~1500 °C e excelente resistência química, uma escolha perfeita para ambientes exigentes, como durante os procedimentos de crescimento cristalino MOCVD e MBE. Sua estrutura c-plane também é razoavelmente compatível com a estrutura cristalina dos III-nitratos, facilitando o alinhamento epitaxial e o crescimento cristalino uniforme.

Embalagem e Envio

25 wafers em uma caixa de cassete por saco a vácuo ou método personalizado mediante solicitação

FAQ

P: Qual é a faixa de transmitância óptica?
R: Transparente de ~200 nm (UV) a ~5000 nm (mid-IR).

P: O wafer é condutor?
R: Não — a safira é um isolante, ideal para prevenir correntes de fuga em eletrônicos.

P: O wafer pode ser personalizado?

R: Sim, aceitamos diâmetros, espessuras e orientação de eixo personalizados de acordo com as especificações do cliente.
