Detalhes do produto:
Condições de Pagamento e Envio:
|
Diameter: | 200mm | Thickness: | 500 ±25μm |
---|---|---|---|
Epitaxial Thickness: | 5-20μm (customizable) | Surface Defect Density: | ≤0.5/cm² |
Electron Mobility: | ≥1000 cm²/(V·s) | Supported Devices: | MOSFET, SBD, JBS, IGBT |
Destacar: | Substrato epitaxial SiC de 8 polegadas,8 polegadas de SiC epitaxial,Grau MOS SiC de 8 polegadas |

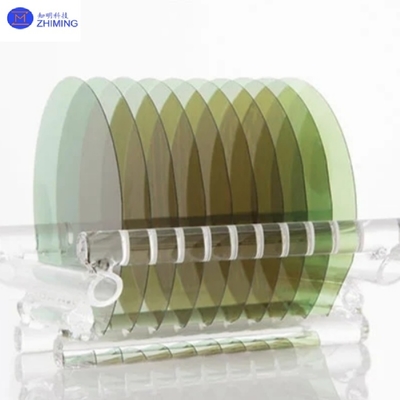

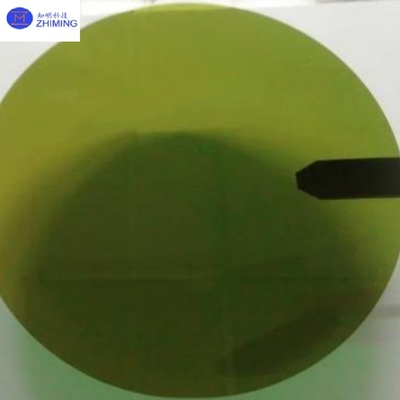

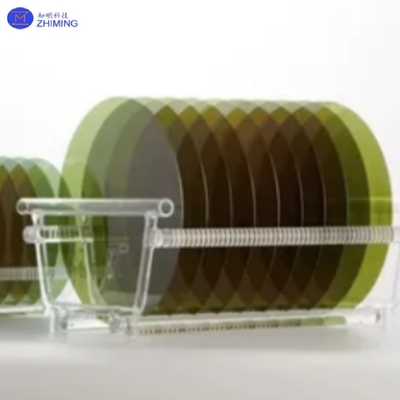

Substrato epitaxial SiC de 8 polegadas Grau MOS Grau Prime Grau 4H-N Tipo Grande Diâmetro
Como um facilitador fundamental do avanço da terceira geração de semicondutores, as nossas placas epitaxial de SiC de 8 polegadas alcançam duplos avanços no desempenho do material e na eficiência de fabricação.Com uma área utilizável 78% maior (200 mm) versus. Wafers de 6 polegadas e densidade de defeito < 0,2/cm2 através da produção localizada, eles reduzem os custos do dispositivo SiC em > 30%.impulsionar a substituição interna e a competitividade global.
Parâmetro
|
Especificações
|
Diâmetro
|
200 mm
|
Espessura
|
500 ± 25 μm
|
Espessura epitaxial
|
5-20 μm (customizável)
|
Uniformidade da espessura
|
≤ 3%
|
Uniformidade dopante (tipo n)
|
≤ 5%
|
Densidade dos defeitos de superfície
|
≤ 0,5/cm2
|
Roughness da superfície (Ra)
|
≤ 0,5 nm (10μm × 10μm de varredura AFM)
|
Campo de ruptura
|
≥ 3 MV/cm
|
Mobilidade dos elétrons
|
≥ 1000 cm2/V·s
|
Concentração do portador
|
5×1013~1×1019 cm−3 (tipo n)
|
Orientação Cristalina
|
4H-SiC (fora do eixo ≤ 0,5°)
|
Resistividade da camada tampão
|
1 × 1018 Ω·cm (tipo n)
|
Certificação do sector automóvel
|
Compatível com a norma IATF 16949
|
Ensaio HTRB (175°C/1000h)
|
Desvio de parâmetros ≤ 0,5%
|
Dispositivos suportados
|
MOSFET, SBD, JBS, IGBT
|
1Inovação de processos
2Descobrimentos Materiais
3. Robustez ambiental
1. Veículos elétricos
2Carregamento ultra-rápido.
3Energia Aeroespacial
4Computação Quântica
1. 2 polegadas 3 polegadas 4 polegadas 6 polegadas Wafers SiC Epitaxial 4H-N Grau de produção
2Diâmetro de Wafer Epitaxial SiC de 6 polegadas 150 mm Tipo 4H-N Tipo 4H-P Tipo para comunicação 5G
1Q: Quais são as principais vantagens das placas epitaxial de SiC de 8 polegadas?
R: As placas epitaxial de SiC de 8 polegadas permitem uma maior densidade de potência e custos de fabricação mais baixos em comparação com as placas de 6 polegadas, suportando 150% mais matriz por placas e 30% de resíduos de material reduzidos .
2Q: Quais indústrias usam wafers epitaxial de SiC de 8 polegadas?- Não.
R: Crítico para inversores EV, inversores solares e estações base 5G devido à condutividade térmica 10 vezes maior e ao intervalo de banda 3 vezes maior do que o silício.
