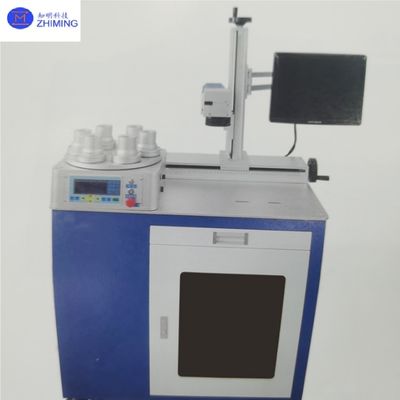

MÁQUINA DE MARCAÇÃO A LASER BOMBEADA POR EXTREMIDADE 8W-40W comprimento de onda do laser 1064nm
As máquinas de marcação a laser bombeadas por extremidade (oficialmente denominadas sistemas de marcação a laser bombeados por extremidade de semicondutores) utilizam a tecnologia de bombeamento por extremidade para obter marcação industrial de alta precisão. O sistema emprega diodos laser semicondutores (LD) como fontes de bombeamento, emitindo luz de bombeamento de 808nm através do acoplamento de fibra ótica em cristais laser Nd:YVO₄. Isso excita os íons Nd³⁺ nos cristais, gerando feixes de laser fundamentais de 1064nm. Esses feixes são amplificados através de cavidades ressonantes (por exemplo, cavidades planas ou dobradas) para produzir saídas estáveis e de alta qualidade com M² ≤ 1,3 e potência de pico >60kW@10kHz. O dispositivo apresenta um design compacto totalmente refrigerado a ar (sem necessidade de refrigeração a água), alcançando 45%+ de eficiência de conversão eletro-óptica e uma vida útil operacional de 10.000 horas, tornando-o uma pedra angular na fabricação de precisão.
de principais parâmetros técnicos1. Eletrônicos e Semicondutores:
|
POTÊNCIA DO LASER
|
8W |
10W |
12W |
15W |
20W |
25W |
40W |
|
COMPRIMENTO DE ONDA DO LASER
|
1064nm |
|
FAIXA DE FREQUÊNCIA
|
5-200KHz |
|
DURAÇÃO DO PULSO
|
<20ns |
<30ns |
|
DIÂMETRO DO PONTO
|
1,0mm |
|
QUALIDADE DO FEIXE
|
<1.2 |
<1.3 |
<1.5 |
<1.8 |
|
DIREÇÃO DE POLARIZAÇÃO
|
100:1 horizontal |
|
VELOCIDADE DE ESCULTURA
|
≤7000mm/s |
|
FAIXA DE GRAVAÇÃO
|
110mm*110mm (opcional personalizado) |
|
PROFUNDIDADE DE GRAVAÇÃO
|
0,1mm-2,0mm (Dependendo do material) |
|
TEMPERATURA DE TRABALHO
|
15-35℃ |
|
FORMA DE REFRIGERAÇÃO
|
Refrigeração a ar/Refrigeração a água |
|
AMBIENTE DE TRABALHO
|
Seco, limpo e ventilado |
|
FONTE DE ALIMENTAÇÃO
|
AC220V/50Hz (opcional personalizado) |
|
CONSUMO DE ENERGIA
|
≥0,6KW |
≥1KW |
≥1,5KW |
|
PESO
|
≈90KG |
de princípios operacionais
1. Geração de Laser:
- Fontes de bombeamento de semicondutores (808nm) emitem luz de bombeamento, acoplada através de fibras ópticas em cristais Nd:YVO₄.
- Os íons Nd³⁺ sofrem emissão estimulada, produzindo feixes de 1064nm amplificados através de cavidades ressonantes para obter saídas de modo fundamental TEM00.
2. Interação do Material:
- Os pulsos de alta energia (8-40ns) são focados em tamanhos de ponto <0,01mm através de scanners galvanométricos.A ablação fototérmica vaporiza os materiais da superfície sem difusão térmica, minimizando as zonas afetadas pelo calor (HAZ ≤5µm).

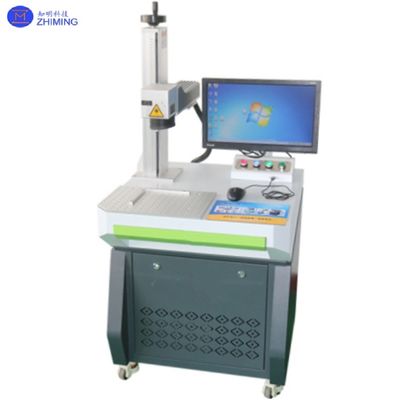

- Máquina de marcação a laser bombeada por extremidade
antagens técnicas1. Superioridade de Desempenho:
Precisão: Largura mínima da linha 0,01mm, repetibilidade ±0,001mm.
- Estabilidade: O controle de temperatura em circuito fechado garante <4% de flutuação de potência.
- 2. Eficiência Econômica:Baixo Consumo de Energia: Potência total de 0,5-1,5kW (1/3 dos lasers de fibra).
Zero Consumíveis: Sem necessidade de corantes/tintas, em conformidade com RoHS.
- 3. Flexibilidade Operacional:
- O design modular permite a substituição do módulo em <1 hora.
Compatibilidade de software com AutoCAD/CorelDraw, suportando processamento em lote e posicionamento baseado em IA.

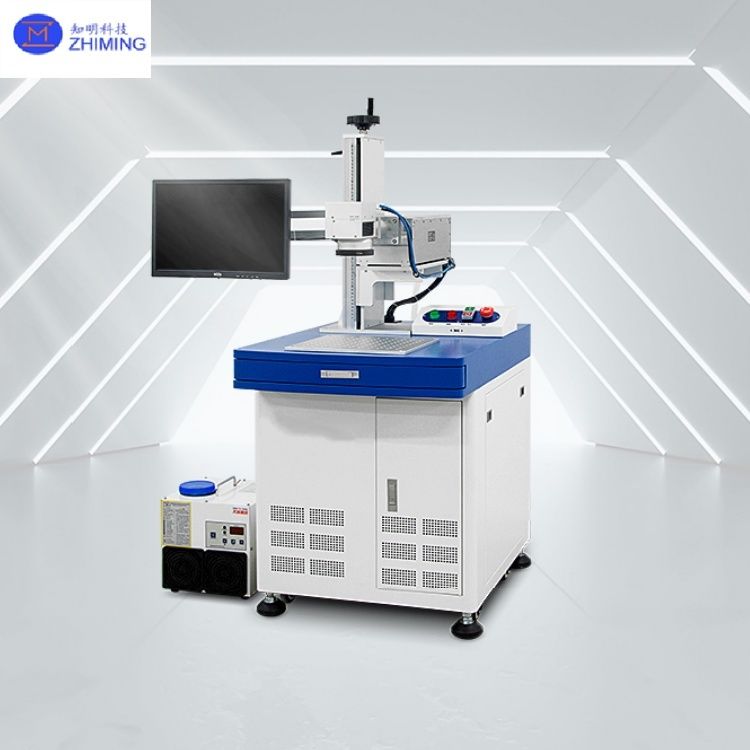

- Máquina de marcação a laser bombeada por extremidade
- de domínios de aplicação
1. Eletrônicos e Semicondutores:
Marcação de Wafer: Caracteres de 0,1 mm em wafers de silício (resistentes a ácidos/calor).Perfuração de PCB: Microvias com precisão de ±2µm.
2. Dispositivos Médicos:
Ferramentas Cirúrgicas: Códigos QR em instrumentos de aço inoxidável (sobrevivendo a mais de 1.000 ciclos de autoclave).
Rastreamento de Implantes: Parafusos ósseos de liga de titânio com marcações biocompatíveis.
3. Automotivo e Aeroespacial:
Componentes do Motor: Peças de alumínio/fibra de carbono marcadas com códigos de alto contraste e resistentes ao desgaste.
Aviônicos: Serialização à prova de adulteração em placas de circuito.
4. Bens de Consumo:
Wearables: Microgravação de 0,1 mm em caixas de smartwatch.
Embalagens de Luxo: Marcas reativas a UV anti-falsificação em frascos de perfume.
Máquina de marcação a laser bombeada por extremidade
de FAQ
1. P: Quais indústrias se beneficiam mais das máquinas de marcação a laser bombeadas por extremidade?
R: Os setores de eletrônicos, dispositivos médicos e automotivo aproveitam os lasers bombeados por extremidade para marcação de precisão em metais, plásticos e cerâmicas devido à sua resolução <0,01 mm e processamento a frio ecologicamente correto.
2. P: Como os lasers bombeados por extremidade superam os lasers de fibra na marcação?
R: Os lasers bombeados por extremidade oferecem <4% de flutuação de potência, vida útil de 10.000 horas e qualidade de feixe superior (M²≤1,3), ideais para materiais sensíveis ao calor, como vidro e semicondutores.Tags: #Máquina de Marcação a Laser Bombeada por Extremidade, #8W-40W, #Marcação de Alta Precisão, #Comprimento de Onda do Laser 1064nm
