Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal

Estou Chat Online Agora

Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal

​​20W-200W Fiber Laser Marking Machine for Metal and Non-metal Laser Engraving​​

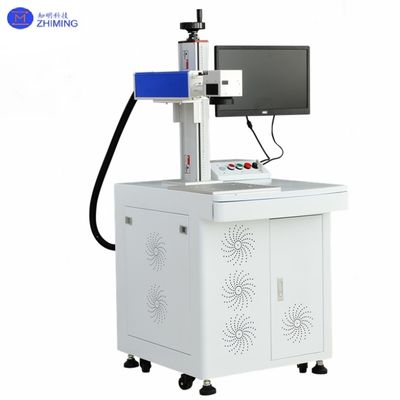

Imagem Grande :  Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal

Detalhes do produto:
Lugar de origem: China
Marca: ZMSH
Certificação: rohs
Número do modelo: Máquina de marcação a laser de fibra
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5
Preço: by case
Tempo de entrega: 3-6 meses
Termos de pagamento: T/T
Habilidade da fonte: 1000 pcs por mês
Descrição de produto detalhada
Laser Power: 20W 30W 50W 60W 80W 100W 120W 150W 200W Laser Wavelength: 1064nm
Frequency Range: 1-600KHz 20-200KHz Pulse Width: 200ns 50-110ns
Spot Diameter: 7±0.5mm 6.5±1mm Beam Quality: <1.5 <1.6
Destacar:

Máquina de Marcação a Laser de Metal 200W

,

Máquina da marcação do laser da fibra do metal



Máquina de marcação por laser de fibrasequipamento Visão geral





Máquina de Marcação a Laser de Fibra de 20W-200W para Gravura a Laser de Metais e Não Metais





Uma máquina de marcação a laser de fibra é uma solução industrial avançada concebida para produzir marcas permanentes de alta resolução (texto, padrões, códigos QR,números de série) em materiais diversos com precisão a nível de micrômetroReconhecido pelo seu processamento sem contacto, eficiência energética e estabilidade operacional 24 horas por dia, 7 dias por semana.revolucionou a marcação industrial, substituindo métodos tradicionais como a impressão a jato de tinta (propensa a manchas) e a gravura mecânica (limitada pela dureza do material).



Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal 0

- Não.Melhorias específicas da empresa



  • Soluções personalizadas: Parâmetros de marcação adaptados (por exemplo, ajustes de potência/frequência) para materiais especializados (por exemplo, ligas de titânio, alumínio anodizado).
  • Serviços integrados:
  1. Apoio pré-instalação: análise do fluxo de trabalho no local para otimizar a eficiência da marcação.
  2. Manutenção pós-venda: suporte técnico 24 horas por dia e disponibilidade de peças de reposição para minimizar o tempo de inatividade.
  3. Atualizações de software: Acesso gratuito ao reconhecimento de padrões baseado em IA para a marcação automatizada de lotes.





Papel estratégico na produção



  • Garantia da qualidade: garante a rastreabilidade entre as indústrias (por exemplo, serialização de dispositivos médicos, autenticação de peças automotivas).
  • Eficiência de custos: reduz o desperdício de material em 90% em comparação com a gravação química e elimina os custos de tinta / consumíveis.
  • Escalabilidade: compatível com sistemas IoT para integração de dados em tempo real na fabricação inteligente.





Esta sinergia de tecnologia de ponta e suporte de serviço abrangente posiciona a máquina de marcação a laser de fibra como um facilitador central da transformação digital industrial.








FibrasMáquina de marcação de aserdas especificações técnicas





Potência do laser



20W 30W 50W 60W 80W 100W 120W 150W 200W

Comprimento de onda do laser



1064 nm

Faixa de frequência



1 a 600 kHz 20 a 200 kHz

Largura do pulso



200 ns 50-110 ns

Diâmetro do ponto



7 ± 0,5 mm 6,5 ± 1 mm

Qualidade do feixe



< 1,5 < 1.6

Direção de polarização



Acontecimentos

Velocidade de escultura



≤ 10000 mm/s

Distância de gravação



110 mm*110 mm (opcional)

Profundidade da gravação



0.1 mm-2.0 mm (dependendo do material)

Temperatura de funcionamento



0-40°C

Modo de arrefecimento



Refrigeração por ar

Ambiente de trabalho



Seco, limpo e ventilado

Fornecimento de energia



AC220V/50Hz (opcional por encomenda)

Consumo de energia



≥ 0,6KW ≥ 1KW ≥ 1,3KW ≥ 1,8KW

Peso do equipamento



≈ 85 kg

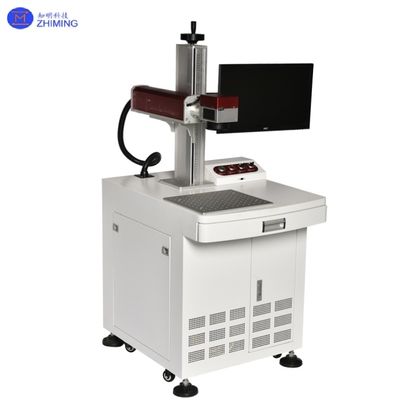

Máquina de marcação a laser de fibras de componentes-chave







O sistema da máquina de marcação a laser de fibra integra cinco subsistemas principais para uma operação coordenada:



Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal 1

1Fonte de luz: laser de fibra.

  • Tecnologia:Emprega fibras de terras raras (por exemplo, iterbio) como meios de ganho.
  • Vantagens:
  1. Eficiência de conversão eletro-óptica até 30%.
  2. Qualidade do feixe (M2 ≤ 1,05) e longa duração (> 100 000 horas).





2Sistema óptico: Galvanômetro + Lente F-theta.

  • Galvanômetro:Os espelhos do eixo X/Y desviam o feixe de laser para digitalização 2D, alcançando velocidades de resposta de nível kHz.
  • Lente F-theta:Focaliza o feixe num diâmetro de ponto de 0,01 ∼0,2 mm, garantindo uma alta densidade de energia (106 ∼108 W/cm2).





3. Sistema de controlo

  • Software:Converte gráficos vetoriais (DXF, AI) ou imagens raster em comandos legíveis por máquina (por exemplo, EZCAD, MarkMan).
  • Hardware:As interfaces PCI/USB são sincronizadas com galvanómetros para ajustes de potência/frequência em tempo real.





4. Sistemas auxiliares

  • - Não.Estação de trabalho:Instalações para peças (carregamento manual/automático).
  • Refrigeração:Sistemas refrigerados a ar (com baixa potência) ou a água (≥ 30 W).








Máquina de marcação a laser de fibrasdeprincípios de funcionamento

Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal 2



O processo da máquina de marcação a laser de fibra envolve quatro fases de interação laser-material:





1. Geração a laser

  • A luz da bomba excita íons de terras raras na fibra, criando inversão de população.



2- Foco do feixe.

  • Os espelhos direcionam o feixe através do scanner e da lente F-theta, formando um ponto focal em escala de micrômetro.



3Interação material.

  • Ablação térmica: domina os metais. A alta densidade de energia derrete/vaporiza as camadas superficiais (por exemplo, oxidação de aço inoxidável para marcação escura).
  • Efeitos fotoquímicos: Utilizado para plásticos/cerâmica (por exemplo, carbonização do ABS).



4Marca de solidificação.

  • O resfriamento rápido (metal) ou a estabilização molecular (não-metal) preservam marcas permanentes.

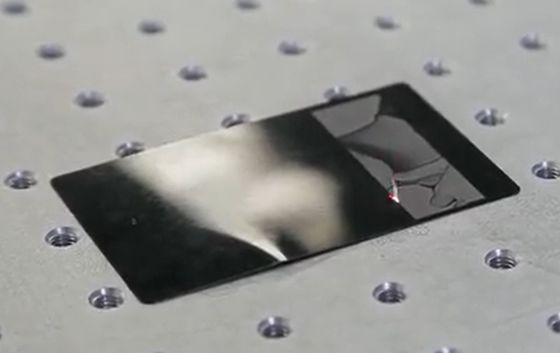

Exemplos de processo da máquina de marcação a laser de fibras:





Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal 3






- Não.

Máquina de marcação a laser de fibrasde- Não.vantagens técnicas





Parâmetro



Desempenho



Precisão.



0Dimensão do ponto de 0,01 mm, caracteres de 0,1 mm



Velocidade



Até 10 000 mm/s



Duração de vida.



> 100 000 horas (fonte de laser)



Manutenção.



Sem alinhamento óptico, tempo de inatividade mínimo



Compatibilidade material



Metais, cerâmica, plásticos, madeira

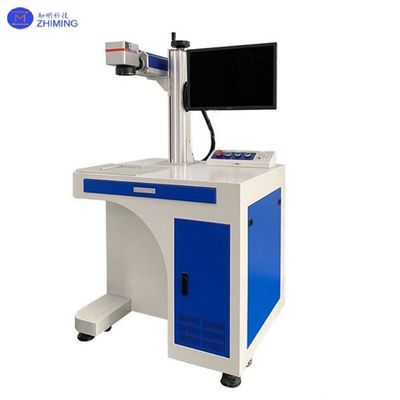

Máquina de marcação a laser de fibra para aplicações industriais

Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal 4



1. Eletrónica e Automóveis

  • Semicondutores: identificação de wafer, rastreabilidade de PCB. - Não.
  • Automóvel: Serialzação de peças do motor, anti-falsificação de discos de travões.



2Dispositivos médicos - Não.

  • Ferramentas cirúrgicas: gravação em aço inoxidável. - Não.
  • Produtos farmacêuticos: rotulagem do frasco à prova de adulteração. - Não.



3Aeronáutica e Defesa. - Não.

  • Componentes de aeronave : Marcação de peças de liga de alumínio (resistentes ao calor). - Não.
  • Materiais compostos: Gravação em camada de fibras (sem delaminação). - Não.



4Bens de consumo - Não.

  • Embalagens de luxo: padrões holográficos de fácil manipulação.
  • Joias: marcas micro-gravadas.





Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal 5








Máquina de marcação a laser de fibra de benefícios ambientais e operacionais

Máquina de Marcação a Laser de Fibra 20W-200W para Gravação a Laser em Metal e Não Metal 6









  • A vida útil é de até 100 000 horas +



  • Cero consumíveis, sem manutenção

- Não.

  • Apto para todos os tipos de metais- Não.









As máquinas de marcação a laser de fibra se destacam pela precisão, rapidez e adaptabilidade, tornando-as indispensáveis em indústrias que exigem rastreabilidade e qualidade estética.A utilização de sistemas de automação baseados em IA (como o MOPA pulsing para alumínio anodizado) e a automação baseada em IA expandem ainda mais a sua aplicabilidade na fabricação inteligente.












Perguntas frequentesfMáquina de marcação a laser iber





1P: O que é uma máquina de marcação a laser de fibra?

R: Uma máquina de marcação a laser de fibra é um dispositivo de alta precisão que utiliza lasers de fibra para criar marcas permanentes (texto, padrões, códigos QR) em superfícies metálicas/não metálicas através da interação laser-material.





2Q: Que materiais podem ser marcados com um laser de fibra?

R: Funciona em metais (aço inoxidável, alumínio), não-metais (plásticos, cerâmica) e alguns materiais revestidos, incluindo artigos industriais e diários.
