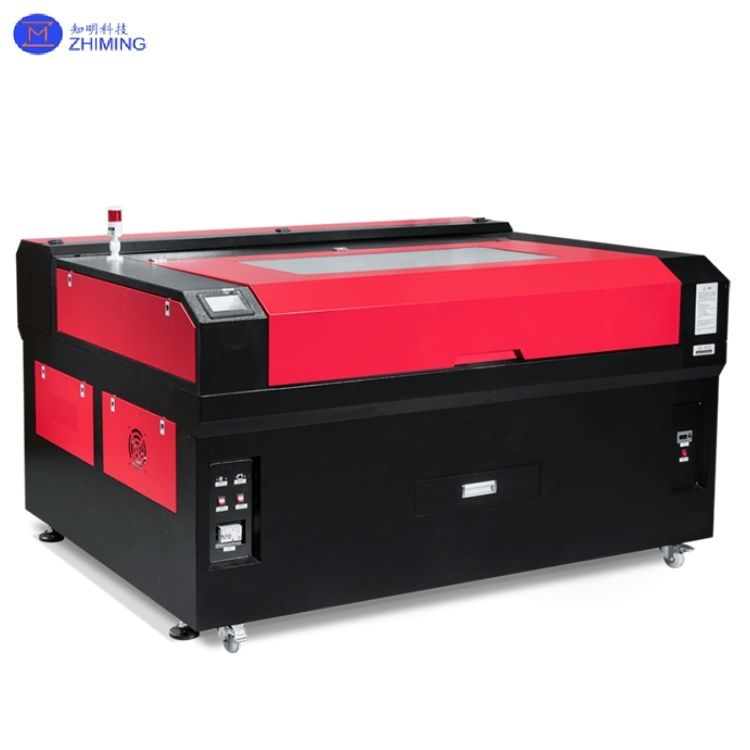

Máquina de corte a laser de CO2 40W-600W Precisão de posicionamento ± 0,05mm
O cortador a laser de CO2 é um dispositivo industrial que utiliza um feixe de laser de comprimento de onda de 10,6 μm para corte de alta precisão de materiais não metálicos e certos materiais metálicos.automóvel, têxteis e electrónica, com vantagens fundamentais na eficiência do processamento de materiais orgânicos e na sua qualidade de ponta.
Principais componentes:
- Gerador a laser de CO2: tipo de tubo de vidro ou excitado por RF (30W-600W)
- Montagem da cabeça de corte: Inclui lente de focagem ZnSe, bocal, sensor de altura capacitivo
- Sistema de movimento: guias lineares de alta precisão/rack-and-pinion (precisão de posicionamento ± 0,05 mm)
- Sistema de controlo: suporta ficheiros DWG/DXF com capacidade de autofoco
- Sistemas auxiliares: fornecimento de gás ar/N2/O2, extracção de poeira
Classificação do modelo:
- Máquinas de corte de chapas: para folhas (acrílico, painéis de madeira)
- Cortadores de tubos: destinados a tubos metálicos/não metálicos (eixo rotativo opcional)
Máquina de corte a laser de CO2 de kParâmetros- Não.
| Parâmetro |
Distância |
| Potência de saída |
40W-600W |
| Comprimento de onda |
100,6 ± 0,1 μm |
| Qualidade do feixe (M2) |
< 1.2 |
| Precisão de posicionamento |
± 0,05 mm |
| Repetitividade |
± 0,03 mm |
| Aceleração máxima |
1 a 2 g |
Máquina de corte a laser de CO2do princípio de funcionamento
O corte a laser de CO2 emprega a excitação de descarga de gás e o processamento térmico por infravermelho de 10,6 μm através de três fases físicas:
1Geração e Transmissão de Laser
- Excitação do gás: corrente de alta tensão ioniza a mistura CO2/N2/He, induzindo transições vibracionais moleculares para emitir 10,6 μm de fótons
- Amplificação de ressonância: Os fotões oscilam dentro da cavidade do ressonador (espelho de alta frequência + acoplador de saída), formando feixe de alta energia CW / pulsado
- Entrega do feixe: Guiado por espelhos de cobre, colimado através de um expansor de feixe, em seguida, focado por cabeça de corte (o tamanho do ponto depende da curvatura da lente)
2Interação material
Outros metais (por exemplo, acrílico):
- Absorção a laser → Vaporização instantânea (~ 400°C para o acrílico) → Detritos fundidos soprados pelo gás de assistência (ar/N2)
- Controle de qualidade da borda: a densidade de potência < 106W/cm2 minimiza a carbonização (alcançando Ra< 0,8μm de bordas polidas)
Metais (que necessitem de revestimento):
- Oxidação induzida por laser (Fe+O2→FeO) → Reacção exotérmica reforçada por O2 → Escravo ejetado por gás de alta pressão (15-20Bar)
3Controle dinâmico
- Foco em tempo real: sensor capacitivo mantém distância entre o bico e a peça de trabalho de 0,5-2 mm
- Modulação de potência: frequência de pulso de 1-5 kHz evita danos térmicos a materiais finos (por exemplo, madeira de 0,5 mm)
Máquina de corte a laser de CO2de tCaracterísticas técnicas
1Especialização em não-metal:
- 3 a 5 vezes mais rápido que os lasers de fibra em acrílico/madeira/textil
2. Mirror-Finish Bordas:
- Obtém Ra<1,6μm em acrílico sem pós-processamento
3Baixo Custo Operacional:
- R$ 0,7-2,2/hora (eletricidade + gás)
4Processamento flexível:
- Corte de superfícies curvas 3D (por exemplo, interiores de couro automotivo)
Comparação de tecnologias:
| Aspectos |
Laser de CO2 |
Laser de fibra |
| Materiais |
Metais não metálicos/metal revestido |
Principalmente metais |
| Velocidade de corte |
Acrílico: 20m/min (60W) |
Inoxidável: 3m/min (1kW) |
| Eficiência energética |
Conversão eletro-óptica de 8-12% |
Conversão de 30 a 35% |
- Não.
Máquina de corte a laser de CO2 de umcampos de aplicação
1Fabricação de sinalização
- Letras 3D acrílicas:
- Laser de 60-100W corta acrílico de 3-5 mm com bordas polidas (Ra<0,8μm), eliminando a lixação
- Corte de bisel: ângulos de 30°-60° criam efeitos de difusão de luz LED
- Placas de dois tons:
- O corte seletivo por camadas revela cores de contraste para sinais de trânsito/placas de identificação
2Indústria automóvel
- Componentes internos:
- O corte de tapetes (20L/min) assistido por N2 (8-10mm de espessura) impede a carbonização das bordas
- Modelos de assentos de couro com software de nidificação reduzem o desperdício (15% de poupança de material)
- Acessórios para máquinas e aparelhos:
- O corte de silicone de precisão (± 0,1 mm) permite a produção de pequenos lotes sem mofo
3. Eletrónica
- Processamento de FPC:
- Laser de 20 W corta revestimentos de poliimida com < 50 μm HAZ (seguro para cobre)
- Os sistemas de visão CCD atingem um alinhamento de ±0,02 mm
- Materiais de isolamento:
- Cortes de placas de mica/epoxi para isoladores de transformadores (bordas sem aspas)
4. têxteis
- Tecido de várias camadas:
- Laser de 50W corta algodão de 50 camadas (3 mm no total) com bordas seladas
- Nesting inteligente: o software NestFab melhora a utilização de materiais em 10-20%
- Modelos de bordados:
- O corte de modelos de papel substitui matrizes (5x ganho de eficiência)
5. Embalagem
- Cortes de qualidade alimentar:
- Papel laminado (por exemplo, xícaras de chá de bolhas) atende às normas da FDA
- Sistemas em linha: Impressão integrada→corte para automação de papel para folha
- Rótulos anti-falsificação:
- Códigos QR cortados a laser para segurança de embalagens de luxo
6Modelos Arquitetônicos
- Modelos em escala:
- Corte de plástico ABS de 1 a 5 mm (podem ser obtidos detalhes do quadro da janela de 0,3 mm)
- Junções 3D: estruturas de mortise-tenon com precisão de montagem de 0,1 mm
Máquina de corte a laser de CO2 de exibição de amostras
Esta máquina de corte a laser CO2 produz amostras de corte excepcionalmente limpas e precisas, demonstrando as suas capacidades de processamento superiores.As amostras apresentadas destacam a capacidade do sistema de, bordas polidas em materiais acrílicos, detalhes complexos em metais finos e cortes perfeitos em vários têxteis e compósitos.Cada amostra exibe visivelmente as principais vantagens da máquina - qualidade de corte consistente, distorção térmica mínima,e definição de borda excepcional - tornando-os ideais para demonstrações visuais que comunicam efetivamente o desempenho e a confiabilidade do equipamento de nível industrial aos potenciais clientesOs resultados uniformes entre diferentes materiais servem como evidência clara da versatilidade e precisão do sistema.
Produto relacionado
Máquina de corte a laser de CO2de perguntas e respostas
1Q: Que materiais pode um cortador a laser de CO2 processar?
R: Os lasers de CO2 se destacam em cortar metais não metálicos como acrílico, madeira, tecido e couro, enquanto também processam metais revestidos com assistência de oxigênio.
2Q: Qual a espessura que um laser de CO2 pode cortar?
R: Os modelos padrão de 40-100W cortam acrílico/madeira de 3-10mm, enquanto os sistemas industriais de 600W+ tratam de metais não metálicos de 25mm e metais revestidos de 1,5mm.
