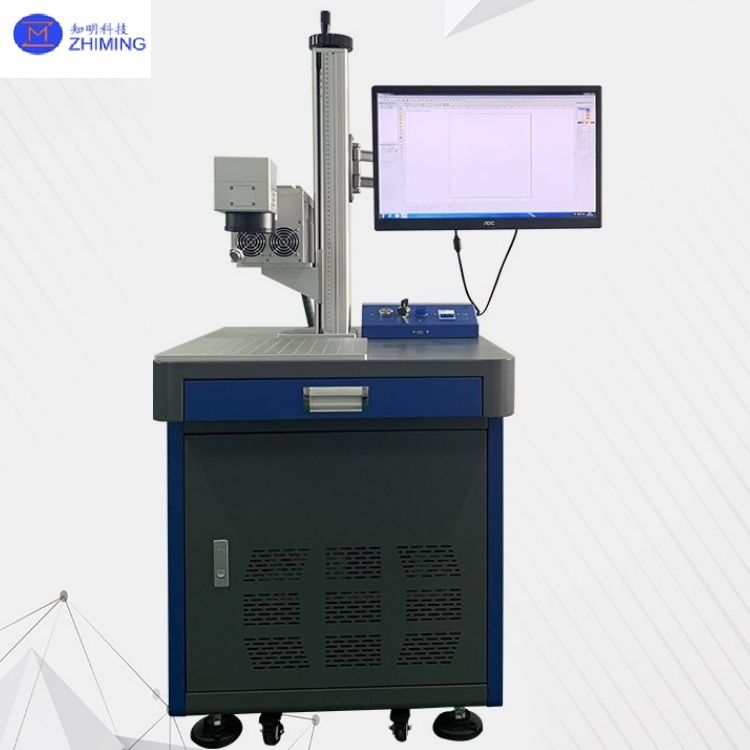

Máquina de marcação a laser de ponta final 6W-30W Marcação de alta precisão 1064nm
Uma máquina de marcação a laser com bomba de ponta é um dispositivo de marcação a laser que utiliza a tecnologia de bomba de ponta para criar marcas permanentes em superfícies de material usando feixes de laser de alta densidade de energia.O seu componente principal é o laser de ponta final, que oferece alta qualidade de feixe, estabilidade e longa vida útil, tornando-o adequado para aplicações de marcação industrial de alta precisão e alta velocidade.
Componentes principais:
- Laser com bomba de ponta: A fonte de laser, constituída por um diodo de bomba e um cristal de laser (por exemplo, Nd:YVO4).
- Sistema de galvanômetro: Controla o caminho de deflexão do feixe de laser para marcação rápida e precisa.
- Sistema de controlo: Desenhos baseados em software, com suporte a gráficos, texto e códigos de barras.
- Sistema de arrefecimento: Refrigerado a água ou a ar para garantir uma operação estável a longo prazo.
- Tabela de trabalho: Foco ajustável para acomodar peças de diferentes tamanhos e formas.
Máquina de marcação a laser com bomba de ponta deParâmetros técnicos essenciais- Não.
|
Potência do laser
|
8W |
10W |
12W |
15W |
20W |
25 W |
40 W |
|
Longo de onda do laser
|
1064 nm |
|
Intervalo de frequência
|
5-200 kHz |
|
LARGO DO PULSO
|
< 20 ns |
< 30 ns |
|
Diâmetro do ponto
|
1.0 mm |
|
QUALIDADE do feixe
|
< 1.2 |
< 1.3 |
< 1.5 |
< 1.8 |
|
Direcção de polarização
|
1001 horizontal |
|
Velocidade de corte
|
≤ 7000 mm/s |
|
Distancia de gravação
|
110 mm*110 mm (opcional) |
|
Profundidade de gravação
|
0.1 mm-2.0 mm (dependendo do material) |
|
Temperatura de trabalho
|
15-35°C |
|
Modo de arrefecimento
|
Refrigeração por ar/refrigeração por água |
|
Ambiente de trabalho
|
Seco, limpo e ventilado |
|
Alimentação elétrica
|
AC220V/50Hz (opcional por encomenda) |
|
Consumo de energia
|
≥ 0,6KW |
≥ 1 kW |
≥ 1,5 kW |
|
Peso
|
≈ 90 kg |
Máquina de marcação a laser com bomba de pontado princípio de funcionamento
1Processo de bombeamento:
O diodo da bomba emite luz infravermelha próxima de 808 nm, que é acoplada ao cristal laser (por exemplo, Nd: YVO4) através da face final, excitando o cristal para gerar luz laser de 1064 nm.
2Amplificação de ressonância:
O laser oscila e amplifica dentro da cavidade do ressonador, formando um feixe de laser pulsado ou contínuo de alta densidade de energia.
3Controle de feixe:
O sistema de galvanômetro desvia o feixe de laser de acordo com o padrão pré-definido, focalizando-o na superfície do material através de uma lente F-theta.
4Interação material:
A energia do laser provoca vaporizar a superfície, oxidação ou mudanças de cor, resultando em uma marca permanente.
5Características técnicas:
- Alta eficiência de bombeamento final, qualidade superior do feixe (M2 perto de 1), superando os lasers de bomba lateral e de fibra.
- Largura de pulso estreita (nível de nanossegundos), adequada para marcação fina.
Máquina de marcação a laser com bomba de pontadeCaracterísticas e vantagens
1.Qualidade do feixe: O design da bomba final minimiza a lente térmica, com baixa divergência de feixe, ideal para texto fino, códigos QR e marcas de alta precisão.
2. Duração de vida útil: A vida útil do diodo da bomba excede 20.000 horas, reduzindo os custos de manutenção.
3.Estabilidade excepcional: Fluctuação de potência < 2% das máquinas de marcação a laser com bomba final, adequadas para produção industrial contínua.
4. Compatibilidade de material em larga escala: As máquinas de marcação a laser com bomba de ponta são aplicáveis a metais (aço inoxidável, alumínio), plásticos, cerâmica, vidro, etc.
5.Eficiência energética e ecologia: Eficiência de conversão eletro-óptica > 30%, mais eficiente do que os lasers tradicionais de CO2.
6.Operação fácil de utilizar: As máquinas de marcação a laser de bombeamento final suportam AutoCAD, CorelDRAW e se integram com sistemas de automação da Indústria 4.0.
7.Comparação com outros sistemas de marcação a laser:
- versus marcadores de laser de fibra: a bomba de ponta excelle em alta precisão; Os lasers de fibra são melhores para gravação profunda de alta potência.
- versus marcadores a laser de CO2: a bomba de ponta ultrapassa a marcação de metais, enquanto o CO2 é superior para não-metais (madeira, couro).
- Não.
Máquina de marcação a laser com bomba de pontadecenários de aplicação
1Eletrónica e Elétrica:
- Códigos QR de PCB, rotulagem de chips, exigindo precisão a nível de micrômetros (por exemplo, caracteres de 0,1 mm).
2.Máquinas de precisão:
- Marcações resistentes ao desgaste das máquinas de marcação a laser com bomba de ponta em rolamentos e ferramentas de corte para uma legibilidade a longo prazo.
3.Jóias e bens de luxo:
- Máquina de marcação a laser com bomba de ponta, com gravação fina em metais preciosos, utilizando lasers verdes para evitar danos térmicos.
4.Componentes para automóveis:
- Códigos VIN, marcas de rastreabilidade das peças do motor.
5.Dispositivos médicos:
- A máquina de marcação a laser com bomba de ponta pode ser utilizada para a marcação de instrumentos cirúrgicos de aço inoxidável, que requer rótulos estéreis e resistentes à corrosão.
6.Indústria de embalagens:
- Códigos de data na embalagem dos alimentos, rótulos anti-falsificação nos medicamentos, sem contaminação.
7.Casos de utilização especializados:
- Marcação preta em alumínio anodizado: a otimização de parâmetros da máquina de marcação a laser com bomba de ponta gera marcas pretas de alto contraste.
- Gravação interna de vidro: A energia controlada pela máquina de marcação a laser bombeada pelo extremo cria padrões de rachaduras dentro do vidro para decoração artística.
Máquina de marcação a laser de ponta final de exibição de amostras
As máquinas de marcação a laser com bomba de ponta, com a sua elevada precisão, durabilidade e ampla adaptabilidade dos materiais, são indispensáveis na marcação industrial,especialmente para indústrias que exigem detalhes extremosOs avanços nas tecnologias de bomba final verde e UV expandirão ainda mais as suas aplicações na fabricação de semicondutores e painéis de exibição.
Máquina de marcação a laser com bomba de pontade FAQ
1P: O que é uma máquina de marcação a laser?
R: Uma máquina de marcação a laser com bomba de ponta é um sistema de laser industrial de alta precisão que utiliza um laser de estado sólido com diodo de ponta de ponta (DPSSL) para criar marcas permanentes em metais, plásticos,e cerâmica com qualidade superior de feixe.
2Q: Que materiais pode gravar um marcador a laser?
R: Os marcadores a laser são ideais para metais (aço, alumínio), plásticos de engenharia e algumas cerâmicas, oferecendo marcas limpas e de alto contraste sem danos térmicos.
