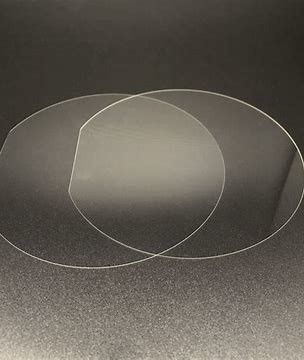

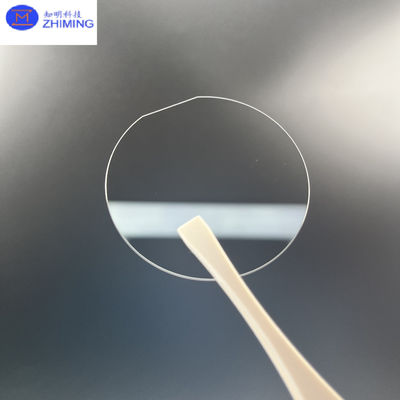

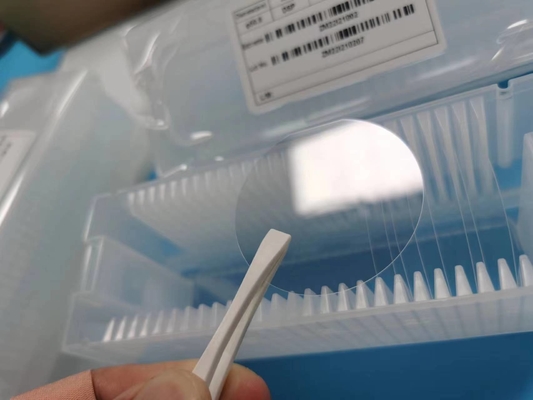

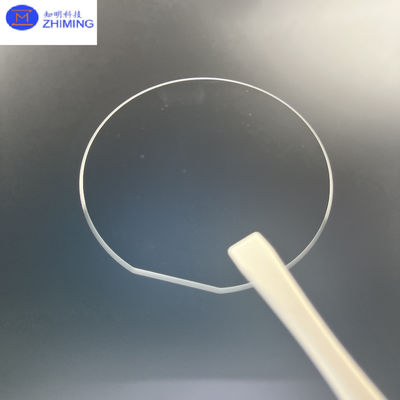

2 "Wafer de safira, fora do eixo C para o plano A 2°, 430 μm de espessura, DSP/SSP

2" Wafer de safira fora do eixo C para o plano A2°Al.2O₃,430μm Espessura, DSP/SSP

Isto...Wafer de safira de 2 polegadascaracterísticas ultraprecisasFora do eixo C para o plano A 2° e99Pureza de 0,999% (5N), otimizado para o crescimento epitaxial de alto desempenho e aplicações optoeletrônicas especializadas.espessura de 430 μme opções paraPolição de dois lados (DSP) ou polição de um lado (SSP), a bolacha oferece uma qualidade de superfície excepcional (Ra < 0,3 nm) e consistência cristalográfica, tornando-a ideal para dispositivos baseados em GaN, sistemas a laser e substratos de nível de pesquisa.Sua orientação fora do eixo controlada reduz os defeitos de agrupamento de passos durante a epitaxia, enquanto a pureza ultra-alta garante uma degradação mínima do desempenho em aplicações sensíveis como óptica quântica e filtros de RF.

Características fundamentais da bolacha de safira de 2'

Orientação de precisão fora do corte:

Fora do plano C em direcção ao eixo A 2°, projetado para melhorar a uniformidade da camada epitaxial e reduzir defeitos no crescimento de GaN.

Ultra-alta pureza:

990,999% (5N) Al2O₃, com vestígios de impurezas (Fe, Ti, Si) < 5 ppm, crítico para dispositivos de alta frequência e baixa perda.

Qualidade da superfície submicrónica:

Opções DSP/SSP:

DSP: Ra < 0,3 nm (ambos lados), ideal para aplicações ópticas e a laser.

SSP: Ra < 0,5 nm (lado frontal), econômico para epitaxia.

TTV < 5 μmpara deposição uniforme de película fina.

Excelência material:

Estabilidade térmica: Ponto de fusão ~ 2,050°C, adequado para processos MOCVD/MBE.

Transparência óptica: > 90% de transmissão (400 nm ≈ 4000 nm).

Robustez mecânica: 9 Dureza de Mohs, resistente à gravação química.

Consistência de nível de investigação:

Densidade de deslocação < 300 cm- O que é?², garantindo um elevado rendimento para a I&D e a produção piloto.

Aplicações

Epitaxia GaN:

LEDs/diodos laser: Emitentes de azul/UV com dislocações reduzidas de roscas.

HEMT: Transistores de alta mobilidade electrónica para 5G e radar.

Componentes ópticos:

Janela de laser: Baixa perda de dispersão para lasers de CO2 e UV.

Guia de ondas: Wafers DSP para fotónica integrada.

Dispositivos de ondas acústicas:

Filtros SAW/BAWA orientação fora do corte melhora a estabilidade de frequência.

Tecnologias Quânticas:

Fontes de fotões únicos: Substratos de alta pureza para cristais SPDC.

Sensores industriais:

Sensores de pressão/temperatura: Coberturas quimicamente inertes para ambientes adversos.

Especificações

Perguntas e respostas

P1: Por que escolher um corte de 2° em vez do plano C padrão?
A1:O2° O corte fora de linha suprime o agrupamento por etapasdurante a epitaxia de GaN, melhorando a uniformidade da camada e reduzindo os defeitos nos LEDs de alto brilho e nos diodos laser.

P2: Como a pureza de 5N afeta o desempenho do dispositivo de RF?
A2: 99.999% de pureza minimiza as perdas dieléctricasem altas frequências, críticas para filtros 5G e amplificadores de baixo ruído.

P3: Podem ser utilizadas as bolhas DSP para ligação directa?
A3:Sim, DSPs.< 0,3 nm de rugosidadePermite a ligação a nível atómico para integração heterogênea (por exemplo, safira sobre silício).

Q4: Qual é a vantagem da espessura de 430 μm?
A4:Saldosresistência mecânica(para manipulação) comcondutividade térmica, ideal para um processamento térmico rápido.
