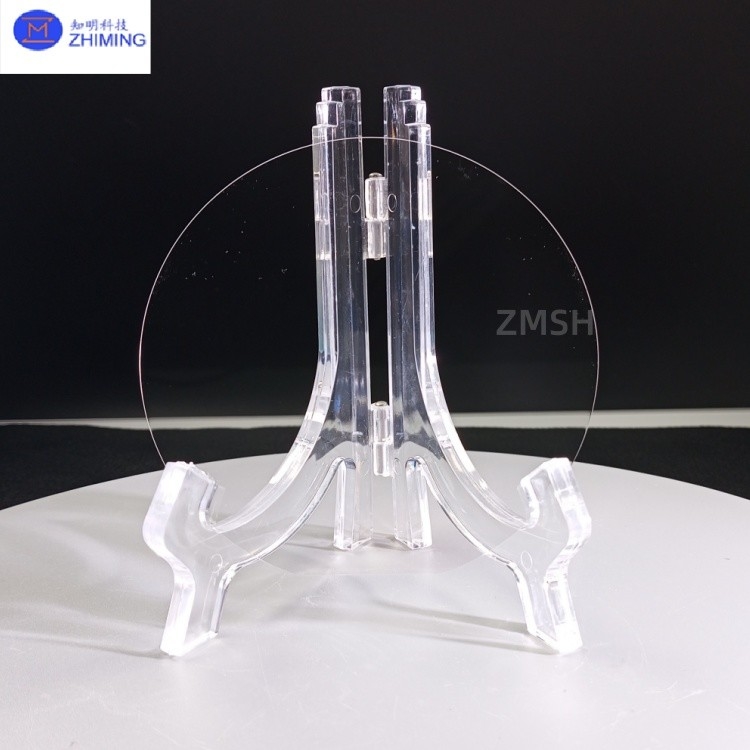

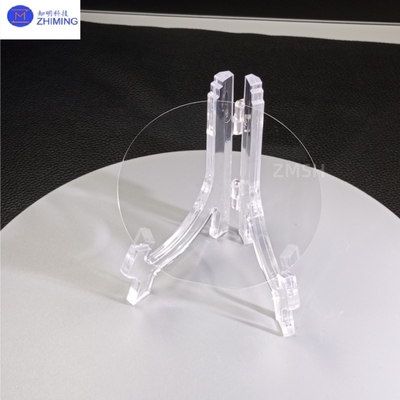

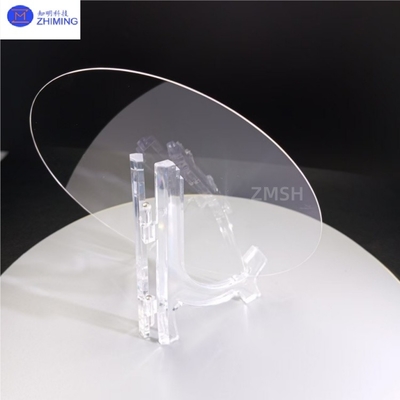

6 polegadas de safira Wafer DSP Diâmetro 150 mm Espessura 350 μm Para eletrônicos de potência

6 polegadas de safira Wafer DSP Diâmetro 150 mm Espessura 350 μm Para eletrônicos de potência

A bolacha de safira de 6 polegadas é um substrato de grande formato de qualidade óptica fabricado a partir de óxido de alumínio de cristal único (α-Al2O3) através de métodos de crescimento alimentado por filme definido por borda (EFG) ou de Kyropoulos (KY),com dimensões normalizadas de 150 mm±0Como um substrato crítico para semicondutores de terceira geração, oWafer de safira de 15 cmCombina uma elevada transmissão óptica (> 85% no espectro visível), uma baixa incompatibilidade de rede (13% com GaN) e uma estabilidade mecânica excepcional, tornando-o ideal para a fabricação de LEDs de alto brilho,Micro-LEDO seu formato de grande área melhora significativamente a eficiência da produção epitaxial, reduzindo simultaneamente os custos por chip,impulsionando avanços nas indústrias de optoeletrônica e semicondutores.



Características essenciais



1.Orifícios de safira de 6 polegadasQualidade de cristal superior:

· Densidade de deslocação < 103 cm−2 com rugosidade de superfície Ra< 0,3 nm (polido em plano C), satisfazendo os requisitos de planície a nível atómico para epitaxia de GaN.

· Precisão de orientação dos cristais ±0,1° (disponível nas orientações C, R e A).





2.Orifícios de safira de 6 polegadasPerformance óptica:

· 85% de transmissão no espectro visível (400-800 nm) e > 80% na faixa UV (250-400 nm), adequado para dispositivos fotónicos UV.

· Estruturas de substrato de safira polido (PSS) ou de duplo lado (DSP) personalizáveis para melhorar a eficiência de extração de luz LED em > 30%.





3.Orifícios de safira de 6 polegadasEstabilidade térmica/mecânica:

· Ponto de fusão 2040°C com CTE correspondente (5,3×10−6/°C para GaN), minimizando as rachaduras de esforço térmico durante a epitaxia.

· Resistente ao plasma para processos de deposição MOCVD/PECVD.





4.Orifícios de safira de 6 polegadasVantagem de grande área:

· 50% mais área de chip utilizável por wafer de 6 polegadas em comparação com os equivalentes de 4 polegadas, reduzindo substancialmente os custos unitários de produção.





---



Parâmetros técnicos









Imóveis	6 polegadas.
Diâmetro	150 ± 0,1 mm
Espessura	350±15um
	500 ± 15 um
	1000±15um
Resistência à corrosão	Ra ≤ 0,2 nm
Warp.	≤ 15um
TTV	≤ 10um
Escaravelho/Escavação	20/10
Polonês	DSP (dobro lado polido); SSP ((unilateral polido)
Forma	Rondas, planas, de 16 mm; de comprimento de 22 mm; de comprimento de 30/32,5 mm; de comprimento de 47,5 mm; NOTCH; NOTCH;
Forma de borda	45°,C Forma
Materiais	Cristal de safira, quartzo fundido JGS1/JGS2; BF33, D263; vidro EXG.
Observações	Todas as especificações acima podem ser personalizadas a seu pedido

Aplicações primárias

1. Fabricação de LED:
Wafer de safira de 6 polegadasComo o substrato primário para a epitaxia de GaN, as wafers de safira de 6 polegadas permitem a produção de LEDs de alto brilho e chips de exibição Mini/Micro-LED de alto rendimento, suportando exibições ultra-HD de próxima geração.

2Eletrónica de Potência:
A bolacha de safira de 6 polegadas éutilizados em dispositivos HEMT GaN-on-sapphire para estações base 5G e inversores de potência de veículos elétricos que exijam uma operação de alta frequência/alta potência.

3.OComponentes ópticos:
Quando polido com precisão,Wafer de safira de 6 polegadas.Serve como janela de ambiente extremo (nave espacial) ou substrato de sensores UV com resistência à radiação.

4.SEquipamento de semicondutores:
Wafer de safira de 6 polegadas.utilizadas como placas portadoras resistentes à corrosão e de elevado isolamento (resistividade > 1014 Ω·cm) para sistemas de gravação/implantação de íons.
