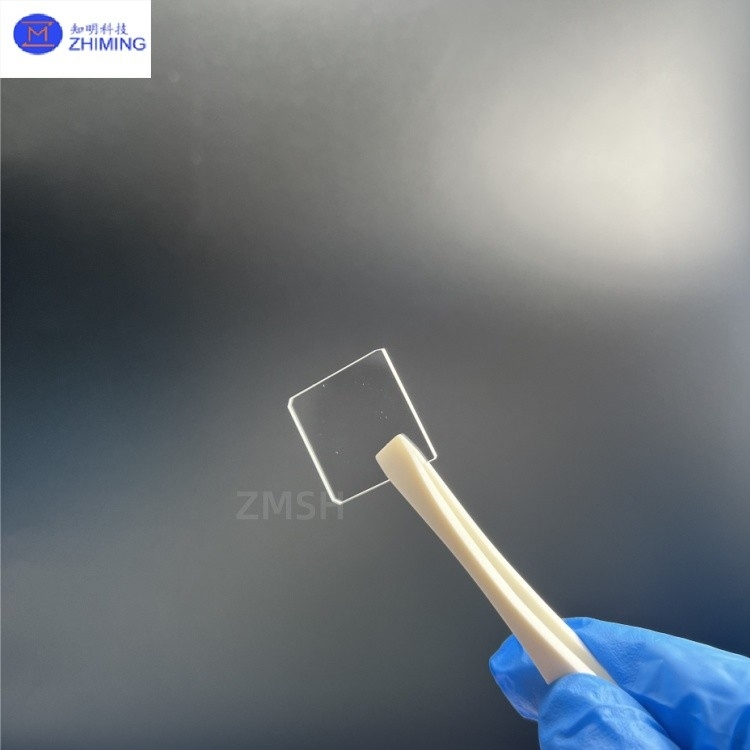

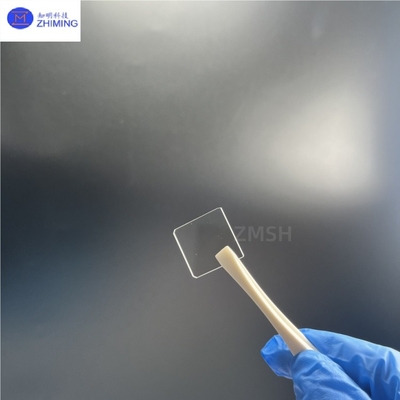

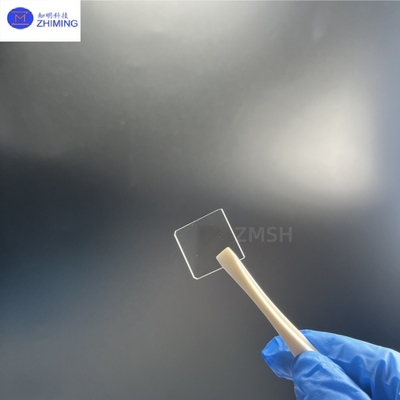

A placa de janela quadrada de safira é um componente óptico de alto desempenho fabricado a partir de óxido de alumínio de cristal único (Al2O3),oferecendo durabilidade excepcional e clareza óptica para aplicações exigentesDisponível em tamanhos padrão que variam de 5×5 mm a 200×200 mm com opções de espessura de 0,3-15 mm,Estas placas de janela podem ser personalizadas para requisitos dimensionais específicos, incluindo perfis de borda únicos e tratamentos de superfícieAs nossas capacidades de fabricação de precisão incluem corte a laser e usinagem CNC para atingir tolerâncias apertadas, juntamente com polir óptico para λ / 10 padrões de planura da superfície,enquanto revestimentos anti-reflexo opcionais (R<00,5% por superfície) melhoram ainda mais o desempenho de transmissão da luz para sistemas ópticos especializados.
Características essenciais
1- Alta transmissão: a placa de janela quadrada de safira demonstra uma excelente transmissão óptica (> 80%) entre os comprimentos de onda ultravioleta (UV) e infravermelha (IR) (0,15-5,5 μm),tornando-o adequado para aplicações espectrais de banda larga.
2Excepcional dureza e resistência ao desgaste: Com uma dureza de Mohs de 9 (segundo apenas ao diamante), ele resiste efetivamente à erosão da areia, ao impacto de partículas e à abrasão mecânica.garantir uma vida útil prolongada.
3. Resistência ao ambiente extremo: Capaz de suportar altas temperaturas (ponto de fusão 2040°C) e condições corrosivas (estável em ambientes ácidos/alcalinos),Ideal para aplicações aeroespaciais e militares exigentes.
4Baixo coeficiente de expansão térmica: apresenta excelente estabilidade térmica, mantendo a precisão da superfície óptica durante as rápidas flutuações de temperatura para evitar distorções da imagem.
Parâmetros técnicos
|
Imóveis
|
Valor
|
|
Tolerância de Orientação
|
< 0,5°
|
|
Tolerância de espessura/diâmetro
|
± 0,05 mm
|
|
Superfície plana
|
λ/4@632 nm~3λ
|
|
Distorção da frente de onda
|
>λ/4@632 nm
|
|
Qualidade da superfície
|
20/10~80/50
|
|
Paralelo
|
30 ′′
|
|
Perpendicular
|
15 ′
|
|
Abertura clara
|
> 90%
|
|
Chammfer
|
< 0,2 × 45°
|
|
dimensões
|
5x5 mm ~ 76,5 x 76,5 mm 150 x 150 mm
Forma quadrada
|
Aplicações primárias
1. Janela de equipamento optoeletrônico: Usada como janela protetora para lasers e imagens térmicas infravermelhas, garantindo uma operação estável em ambientes empoeirados, úmidos ou de alta temperatura.
2. Aeroespacial e Militar: serve como radomas de mísseis e janelas de observação para cápsulas eletro-ópticas aéreas, combinando propriedades leves com resistência ao impacto.
3Sensores e inspecção industriais: Funções como mirantes resistentes à corrosão para equipamentos de semicondutores e câmaras industriais de alta temperatura, garantindo a fiabilidade a longo prazo.
4Pesquisa científica e médica: empregada em experimentos a laser de alta energia e endoscópios, proporcionando superfícies de alta pureza e biocompatibilidade.
