Equipamento de Ligação de Wafer Temperatura da Sala Ligação Hidrófila Ligação Si-SiC Ligação Si-Si 2 -12 polegadas

Detalhes do produto

Lugar de origem: China

Marca: ZMSH

Certificação: rohs

Número do modelo: Equipamento de ligação de wafer

Termos de pagamento e envio

Quantidade de ordem mínima: 2

Preço: by case

Tempo de entrega: 5-10 meses

Termos de pagamento: T/T

Obtenha o melhor preço
Destacar:

Equipamento de ligação de wafer à temperatura ambiente

,

Equipamento hidrofílico de ligação de wafer

Métodos de ligação::
Ligação à temperatura ambiente
Tamanhos de wafer compatíveis::
≤ 12 polegadas, compatíveis com amostras de forma irregular
Materiais compatíveis::
Sapphire, InP, SiC, GaAs, GaN, Diamond, Glass, etc.
Pressão máxima do sistema de prensagem::
100 KN
Método de alinhamento e precisão::
Precisão de alinhamento das bordas: ≤±50 μm; Precisão de alinhamento da marca: ≤±2 μm
Força de ligação::
≥ 2,0 J/m2 @ temperatura ambiente (para ligação direta Si-Si)
Métodos de ligação::
Ligação à temperatura ambiente
Tamanhos de wafer compatíveis::
≤ 12 polegadas, compatíveis com amostras de forma irregular
Materiais compatíveis::
Sapphire, InP, SiC, GaAs, GaN, Diamond, Glass, etc.
Pressão máxima do sistema de prensagem::
100 KN
Método de alinhamento e precisão::
Precisão de alinhamento das bordas: ≤±50 μm; Precisão de alinhamento da marca: ≤±2 μm
Força de ligação::
≥ 2,0 J/m2 @ temperatura ambiente (para ligação direta Si-Si)
Equipamento de Ligação de Wafer Temperatura da Sala Ligação Hidrófila Ligação Si-SiC Ligação Si-Si 2 -12 polegadas



Equipamento de ligação de wafer Temperatura do quarto Bondin Ligação hidrófila Si-SiC Si-Si 2 -12 polegadas




Visão geral do sistema de ligação de wafer





O Equipamento de Ligação de Wafer é um equipamento de ligação de ponta projetado especificamente para a fabricação de dispositivos de potência de carburo de silício (SiC), suportando especificações de wafer de 2 a 12 polegadas.O equipamento de ligação de wafer incorpora tecnologias avançadas de ligação direta a temperatura ambiente e ligação ativada por superfície, com otimização especial para processos de ligação heterogênea SiC-SiC e SiC-Si.Com um sistema integrado de alinhamento óptico de alta precisão (≤ ± 2 μm) e controlo de temperatura/pressão de circuito fechado, assegura a elevada resistência à ligação (≥ 2 J/m2) e a uniformidade superior da interface necessária para a fabricação de dispositivos semicondutores de potência.








Especificações técnicas do sistema de ligação de wafer





Parâmetros funcionais essenciais:



Processos de ligação: Suporta ligação direta e ligação ativada por plasma
Compatibilidade de wafer: Manipulação de wafer de 2 a 12 polegadas
Combinações de materiais: Ligação heterostrutura Si-SiC/SiC-SiC
Sistema de alinhamento: Alinhamento óptico de altíssima precisão (≤ ± 0,5 μm)
Controle de pressão: Ajustável de precisão de 0 a 10 MPa
Intervalo de temperatura: RT-500°C (modulo de pré-aquecimento/requeijão opcional)
Nível de vácuo: Ambiente de vácuo ultra elevado (≤ 5×10−6 Torr)





Sistema de controlo inteligente:



·HMI de toque industrial

·≥ 50 receitas de processo armazenadas

·Feedback em circuito fechado pressão-temperatura em tempo real





Sistema de protecção de segurança:



·Protecção contra bloqueio triplo (pressão/temperatura/vácuo)

·Sistema de travagem de emergência

·Compatibilidade com salas limpas da classe 100





Funções estendidas:



·Manipulação robótica opcional de wafers

·Apoio ao protocolo de comunicação SECS/GEM

·Módulo integrado de inspecção em linha





O equipamento de ligação de wafer é especificamente concebido para investigação e desenvolvimento e produção em massa de semicondutores de terceira geração.Equipamento de ligação de wafer Arquitetura modular permite ligação de alta confiabilidade para dispositivos de potência baseados em SiCA tecnologia inovadora de pré-tratamento por plasma aumenta significativamente a resistência de ligação da interface (≥ 5 J/m2), enquanto o ambiente de vácuo ultra-alto garante interfaces de ligação livres de contaminantes.O sistema inteligente de controlo de temperatura e pressão, combinado com precisão de alinhamento submicron, fornece soluções de ligação de nível de wafer para HEMT, SBD e outros dispositivos.

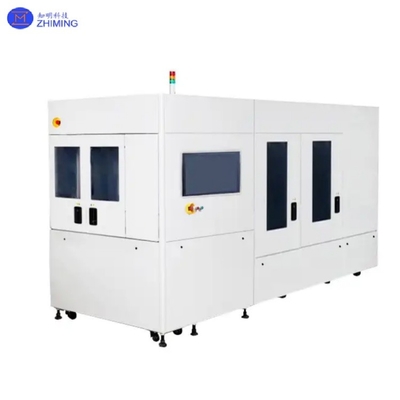

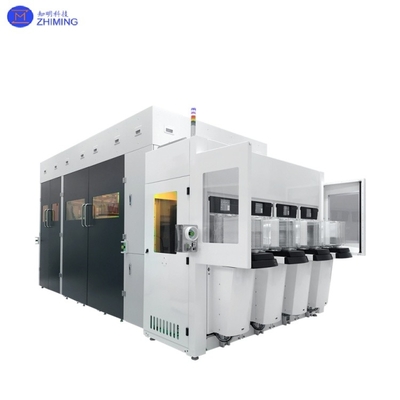

Fotografia



Equipamento de Ligação de Wafer Temperatura da Sala Ligação Hidrófila Ligação Si-SiC Ligação Si-Si 2 -12 polegadas 0Equipamento de Ligação de Wafer Temperatura da Sala Ligação Hidrófila Ligação Si-SiC Ligação Si-Si 2 -12 polegadas 1

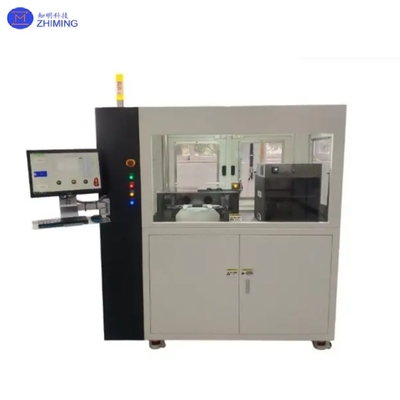

Materiais compatíveis





Equipamento de Ligação de Wafer Temperatura da Sala Ligação Hidrófila Ligação Si-SiC Ligação Si-Si 2 -12 polegadas 2








Aplicações





· Embalagem do dispositivo MEMS: O equipamento de ligação de wafer é adequado para a vedação hermética de sistemas microelectromecânicos (MEMS), tais como acelerômetros e giroscópios.



· Sensores de imagem CIS: O equipamento de ligação de wafer permite a ligação a baixa temperatura entre as wafers CMOS e os substratos de vidro óptico.



· Integração de IC 3D: O Equipamento de Ligação de Wafer suporta a ligação de empilhamento a temperatura ambiente para wafers de silício através de wafers (TSV).



· Dispositivos semicondutores compostos: O equipamento de ligação de wafer facilita a transferência de camada epitaxial para dispositivos de energia GaN/SiC.



· Fabricação de biochips: O Equipamento de Ligação de Wafer fornece soluções de embalagem a baixa temperatura para chips microfluídicos.








Efeito de usinagem- Não.Ligação de wafer LiNbO 3 e wafer SiC





(a) Fotografia de wafers de LiNbO3/SiC ligadas a temperatura ambiente. (b) Fotografia de fichas de 1 × 1 mm em dados.)





Equipamento de Ligação de Wafer Temperatura da Sala Ligação Hidrófila Ligação Si-SiC Ligação Si-Si 2 -12 polegadas 3









































































(a) Imagem TEM de secção transversal da interface de ligação LiNbO3/SiC (b) Visão aumentada de (a)





Equipamento de Ligação de Wafer Temperatura da Sala Ligação Hidrófila Ligação Si-SiC Ligação Si-Si 2 -12 polegadas 4








Perguntas e Respostas





1Q: Quais são as vantagens da ligação de wafer à temperatura ambiente em comparação com a ligação térmica?
R: A ligação a temperatura ambiente impede o esforço térmico e a degradação do material, permitindo a ligação direta de materiais diferentes (por exemplo, SiC-LiNbO3) sem limitações de alta temperatura.





2Q: Quais materiais podem ser ligados usando a tecnologia de ligação de wafer à temperatura ambiente?
R: Suporta a ligação de semicondutores (Si, SiC, GaN), óxidos (LiNbO3, SiO2) e metais (Cu, Au), ideal para MEMS, ICs 3D e integração optoeletrônica.
