Detalhes do produto
Lugar de origem: China
Marca: ZMSH
Certificação: rohs
Número do modelo: Sensor de temperatura de fibras ópticas de arsenieto de gálio
Termos de pagamento e envio
Quantidade de ordem mínima: 2
Preço: by case
Termos de pagamento: T/T
Objetivo:: |
Sensor de temperatura de fibras ópticas de arsenieto de gálio |
Intervalo de medição da temperatura:: |
-20℃~200℃ |
Tipo de conector de fibra óptica:: |
ST (admitido na alfândega) |
Radius mínimo de flexão:: |
30 mm |
Cabos ópticos resistentes à temperatura:: |
-100°C a 250°C |
Requisitos de comprimento:: |
O comprimento do cabo inferior a 1000 m não afeta o desempenho da medição da temperatura |
Objetivo:: |
Sensor de temperatura de fibras ópticas de arsenieto de gálio |
Intervalo de medição da temperatura:: |
-20℃~200℃ |
Tipo de conector de fibra óptica:: |
ST (admitido na alfândega) |
Radius mínimo de flexão:: |
30 mm |
Cabos ópticos resistentes à temperatura:: |
-100°C a 250°C |
Requisitos de comprimento:: |
O comprimento do cabo inferior a 1000 m não afeta o desempenho da medição da temperatura |

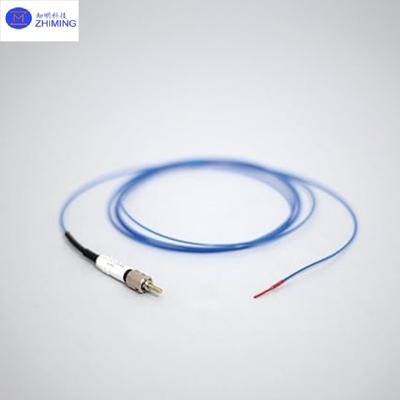

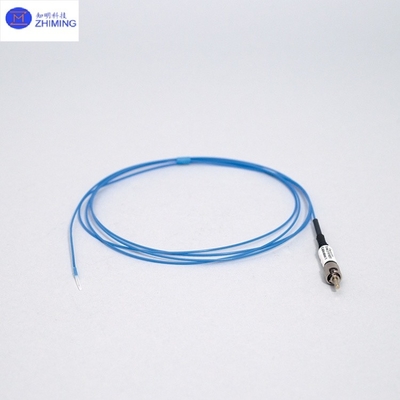

Sensor de temperatura de fibra óptica de arseniuro de gálio (GaAs) é um tipo de sistema de medição de temperatura sem contacto baseado nas características ópticas de semicondutores,que realiza medições de temperatura de alta precisão através do princípio de que as características de absorção de luz ou fluorescência dos materiais GaAs mudam com a temperaturaAs suas principais vantagens são a transmissão de sinal totalmente óptico (sem interferência electromagnética), o pequeno tamanho da sonda (até 0,5 mm), a resistência a ambientes extremos (alta tensão, corrosão forte,campo eletromagnético forte, etc.), amplamente utilizados nos campos dos semicondutores, da energia elétrica, da investigação médica e científica.
(1) Tipo de medição da temperatura do lado de absorção
Princípio: O comprimento de onda do lado de absorção de luz do GaAs muda para a direção de onda longa (~ 0,4 nm / ° C) com o aumento da temperatura.
Método de aplicação:
Fontes de luz de banda larga (como LEDs) transmitem sinais ópticos para a sonda GaAs através de fibras ópticas.
Os chips GaAs absorvem comprimentos de onda específicos de luz (o comprimento de onda do lado de absorção é dependente da temperatura).
O sinal luminoso refletido é devolvido ao demodulador e a temperatura é calculada por análise espectral.
Características: estrutura simples, baixo custo, adequado para aplicações industriais (como monitoramento de equipamentos de energia).
(2) Tipo de medição da temperatura durante a vida útil do fluorescente
Princípio: A vida útil da fluorescência de emissão estimulada por GaAs é inversamente proporcional à temperatura.
Método de aplicação:
O laser pulsado excita a sonda GaAs para produzir fluorescência.
O tempo de decaimento da fluorescência (vida) é detectado e a temperatura é convertida por curva de calibração.
Características: Maior precisão (± 0,05°C), adequado para campos de investigação médica e científica.
| Intervalo de medição da temperatura: | -20°C~200°C |
| Tipo de conector de fibra óptica: | ST (admitido na alfândega) |
| Radius de flexão mínimo: | 30 mm |
| Requisitos de comprimento: | O comprimento do cabo inferior a 1000 m não afeta o desempenho da medição da temperatura |
| Cabos ópticos resistentes à temperatura: | -100°C a 250°C |
| Material da bainha: | PEEK |
| Interferências eletromagnéticas: | Imunidade completa |
| Tensão do cabo: | 50N/15s |
| Tensão entre corpo do sensor e cabo de saída: | 20N/15s |
| Resistência à tração de cabos de fibras: | 100 MPa |
| Resistência à curvatura do cabo: | 165Mpa |
| Resistência à compressão do cabo óptico: | 125Mpa |
| Dureza da bainha: | D85 (Shaw) |
| Força dieléctrica do cabo óptico: | 23 kV/mm |
Alta precisão: precisão de medição da temperatura até ± 0,1°C (intervalo 0~100°C), resolução 0,01°C.
Resposta rápida: tempo de resposta < 100 ms, adequado para monitorização dinâmica da temperatura.
Anti-interferência: transmissão completa do sinal de fibra, imunidade completa às interferências eletromagnéticas (EMI/RFI).
Resistente a ambientes adversos:
Faixa de temperatura de funcionamento: -50°C~300°C (pacote especial pode atingir 500°C).
Alta pressão (> 10 kV) e resistência à radiação (adequado para a indústria nuclear).

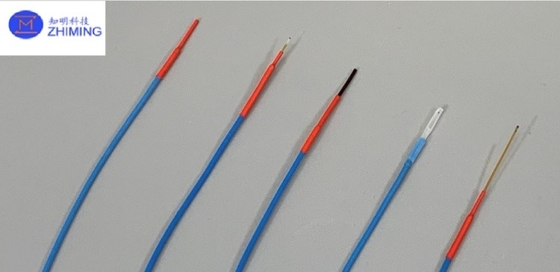

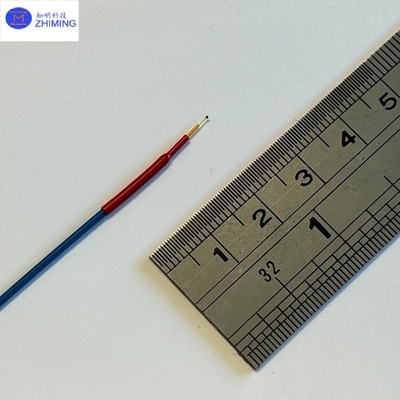

Sonda miniaturizada: o diâmetro mínimo da sonda é de 0,5 mm, que pode ser incorporado em pequenos espaços ou tecidos biológicos.
Transmissão de longa distância: o comprimento da fibra não afeta a precisão (o desempenho de 1 metro a quilômetro é consistente).
(1) Fabricação de semicondutores
Processamento de wafers: monitorização em tempo real da uniformidade de temperatura (por exemplo, crescimento epitaxial de SiC) nos processos de gravação e deposição.
Gestão térmica dos equipamentos: monitorização da temperatura dos componentes essenciais, tais como máquinas de litografia e implantadores iónicos.
(2) Sistema de alimentação
Equipamento de alta tensão: enrolamento do transformador, monitorização da temperatura de contacto do disjuntor (resistência a mais de 10 kV de alta tensão).
Nova energia: detecção de pontos quentes de baterias de lítio e inversor fotovoltaico.
(3) Medicina e biologia
Cirurgia minimamente invasiva: temperatura da ponta da ablação por radiofrequência e feedback em tempo real (a sonda pode ser integrada no cateter).
Experimentos biológicos: cultura de células, calibração da temperatura do instrumento de PCR.
(4) Investigação científica e ambiente extremo
Aeronáutica: medição da temperatura da câmara de combustão dos motores de foguete (resistência a altas temperaturas e vibrações).
Indústria nuclear: monitorização das tubulações de arrefecimento dos reatores (projeto resistente à radiação).
(5) Controle de processos industriais
Tubulação química: monitorização da temperatura em meios corrosivos (pacote resistente a ácidos e álcalis).
Metallurgia do ferro e do aço: medição contínua da temperatura da superfície das fichas de fundição (resposta rápida, resistência ao choque térmico).
1. P: O que é um sensor de temperatura de fibra óptica de arsênio de gálio (GaAs)?
R: É um sensor de temperatura de alta precisão, EMI-imune que usa as propriedades ópticas do cristal de GaAs para medir a temperatura através de fibra óptica, ideal para ambientes adversos.
2P: Como funciona um sensor de temperatura de fibra óptica GaAs?
R: Detecta a temperatura medindo o deslocamento de comprimento de onda da borda de absorção do GaAs ou o tempo de decaimento de sua fluorescência, transmitida via fibra óptica.
Tag: #Arseneto de gálio sensor de temperatura de fibra óptica, #Arseneto de gálio, #GaAs, #Pequeno tamanho da sonda 0,5mm, #Temperatura precisão de medição ±0,1°C
