Detalhes do produto
Lugar de origem: porcelana
Marca: ZMSH
Certificação: rohs
Número do modelo: Substrato de safira padronizado (PSS)
Termos de pagamento e envio
Quantidade de ordem mínima: 25
Preço: by case
Detalhes da embalagem: único pacote da bolacha no quarto desinfetado de 100 categorias
Tempo de entrega: 2-4weeks
Termos de pagamento: T/T
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |

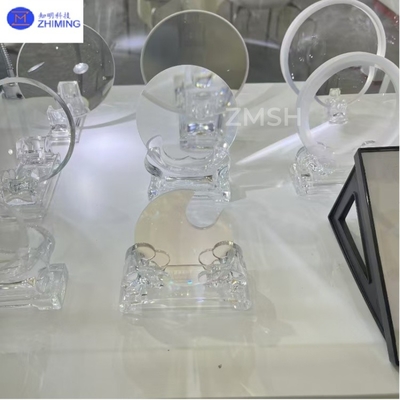

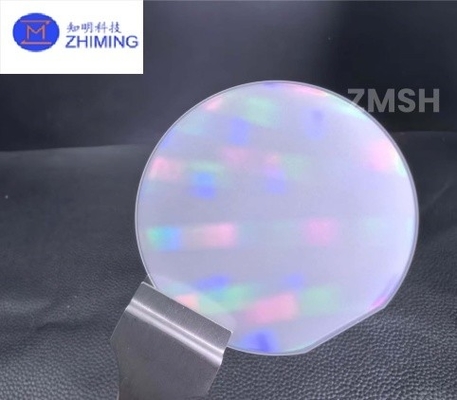

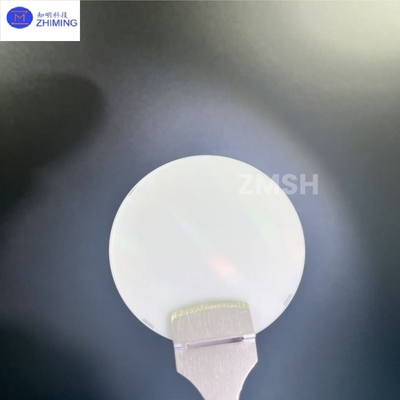

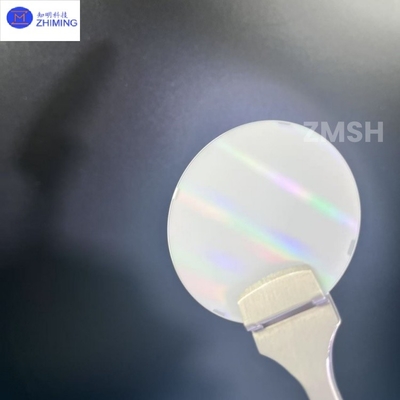

O substrato de safira padronizado (PSS) é um substrato em que são formadas micro e nano estruturas por litografia e técnicas de gravação.É usado principalmente na fabricação de LED (diodo emissor de luz) para melhorar a eficiência de extração de luz através do design de padrões de superfície, melhorando assim o brilho e o desempenho dos LED.
O substrato de safira padronizado (PSS) é um processo de fazer um padrão de micrômetro específico, como Domo, Cone ou Pirâmide, no substrato de safira.Padrões irregulares em substratos de safira podem gerar dispersão ou refração da luz, melhorando assim a eficiência luminosa.
|
Estrutura cristalina |
Hexagonal |
|
Constante de grelha |
a=4,76Å c=12,99Å |
|
Densidade ((g/cm)3) |
3.98 |
|
Ponto de fusão ((°C) |
2040 |
|
A dureza de Mohs. |
9 |
|
Constante dielétrica |
9.3 (um plano) 11.5 (um plano C) |
|
Conductividade térmica ((W/cm.K) |
0.46 |
|
Expansão térmica |
6.7*10-6/k ((C plano) 5,0*10-6- Um avião. |
|
Índice de refração |
1.762-1.777 |
|
Transmissão |
Amostra de ensaio:Safir:D76.2*4mm |
|
UV:200~380nm 74%~84% |
|
|
Luz visível: 380~760nm 85% |
|
|
Infravermelho: 760~1000 nm 85% |
|
|
Infravermelho distante:> 1000 nm 80%~100% |
- Características do material:O material do substrato é safiro de cristal único (Al2O3), que possui alta dureza, alta resistência ao calor e estabilidade química.
- Estrutura da superfície:A superfície é litografiada e gravada para formar estruturas micro-nano periódicas, como cones, pirâmides ou matrizes hexagonais.
- Propriedades ópticas:Através do projeto de padrão de superfície, a reflexão total da luz na interface é reduzida e a eficiência da extração de luz é melhorada.
- Performance térmica:O substrato de safira tem uma excelente condutividade térmica e é adequado para aplicações de LED de alta potência.
- Especificações de tamanho:Os tamanhos mais comuns são 2 polegadas (50,8 mm), 4 polegadas (100 mm) e 6 polegadas (150 mm).
|
Ponto |
Substrato de safira padronizado |
||
|
Diâmetro |
50.8 ± 0,1 mm |
100.0 ± 0,2 mm |
150.0 ± 0,3 mm |
|
Espessura |
430 ± 25 μm |
650 ± 25 μm |
1000 ± 25 μm |
|
Orientação da superfície |
C-plano (0001) fora de ângulo em direcção ao eixo M (10-10) 0,2 ± 0,1° |
||
|
Plano C (0001) fora de ângulo em direcção ao eixo A (11-20) 0 ± 0,1° |
|||
|
Orientação plana primária |
A-Plano (11-20) ± 1,0° |
||
|
Duração plana primária |
16.0 ± 1,0 mm |
30.0 ± 1,0 mm |
47.5 ± 2,0 mm |
|
R-Plane |
Às nove horas. |
||
|
Finalização da superfície frontal |
Modelado |
||
|
Finalização da superfície traseira |
SSP: finamente moído, Ra=0,8-1,2um; DSP: polido por epi, Ra<0,3nm |
||
|
Marcação a laser |
Do lado de trás |
||
|
TTV |
≤ 8 μm |
≤ 10 μm |
≤ 20 μm |
|
Arco-íris |
≤ 10 μm |
≤ 15 μm |
≤ 25 μm |
|
WARP |
≤ 12 μm |
≤ 20 μm |
≤ 30 μm |
|
Exclusão de borda |
≤ 2 mm |
||
|
Especificação do modelo |
Estrutura de forma |
Cúpula, Cone, Pirâmide |
|
|
Altura do modelo |
10,6 a 1,8 μm |
||
|
Diâmetro do modelo |
20,75 a 2,85 μm |
||
|
Espaço de padrões |
00,1-0,3 μm |
||
Especificações de personalização:
* Substrato de safira com padrão nanométrico (NPSS).
* Sapphire PSS de várias orientações.
· Destacar a eficiência da extracção:O desenho de padrão da superfície reduz a perda de luz e melhora significativamente a eficiência luminosa dos LEDs.
· Excelentes propriedades dos materiais:O substrato de safira possui alta dureza, resistência a altas temperaturas e estabilidade química, adequado para ambientes de processo adversos.
· Forte compatibilidade:Alta correspondência de rede com a camada de epitaxia de GaN (nitruro de gálio), adequada para crescimento epitaxi de alta qualidade.
· Longa vida útil e elevada fiabilidade:O substrato de safira é resistente ao desgaste e à corrosão, estendendo a vida útil do dispositivo.
· Proteção do ambiente e poupança de energia:Melhorar a eficiência dos LEDs, reduzir o consumo de energia, em linha com a tendência da fabricação verde.
1.P: Que papel desempenha o substrato de safira padronizado (PSS) na fabricação de LED?
R: O PSS reduz a perda de luz através da estrutura micro-nano da superfície e melhora a eficiência de extração da luz, melhorando significativamente o brilho e a eficiência luminosa do LED.
2Q: Quais são as vantagens do substrato de safira padronizado (PSS)?
R: O PSS possui uma elevada eficiência de extração de luz, excelente resistência ao calor e estabilidade química e boa compatibilidade com a camada epitaxial de GaN, adequada para a fabricação de LEDs de alto desempenho.
Tag: #Substrato Sapphire Padronizado (PSS), #Wafer Sapphire, #Substratos planos de safira, #Duridade 9.0, #PSS, #NPSS, #Diodos Emitentes de Luz (LEDs), #Fabricação de LEDs, #Dispositivos de Potência Baseados em GaN, #Single Crystal Sapphire Al2O3
