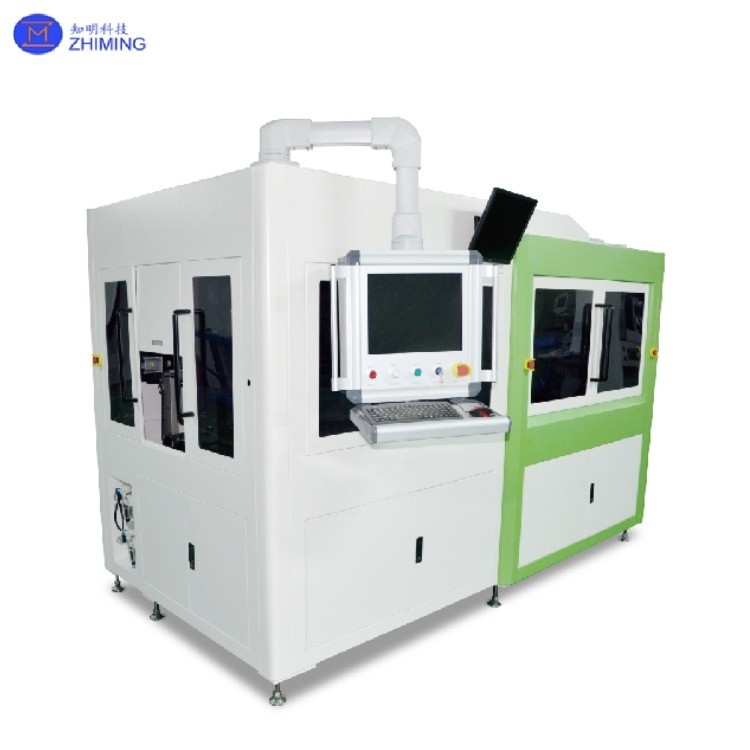

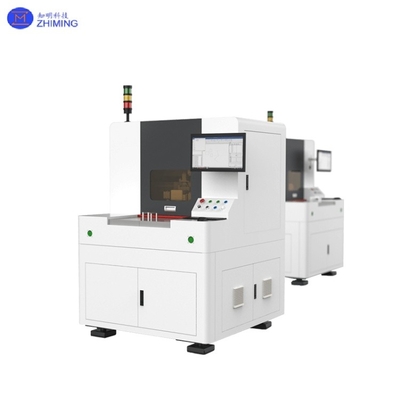

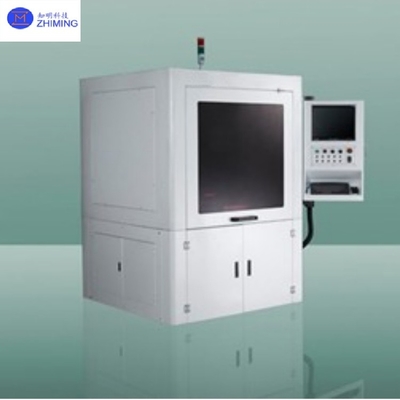

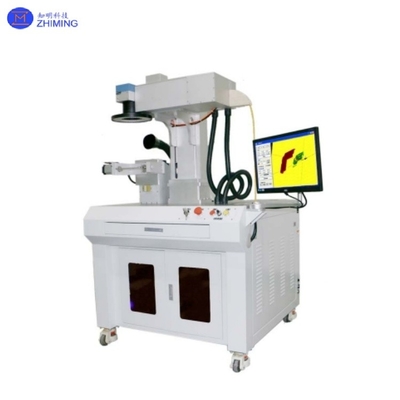

Máquina de perfuração a laser de alta precisão com processamento de micro buracos de alta eficiência comprimento de onda 1064nm

Máquina de perfuração a laser de alta precisão com processamento de microfuros de alta eficiência, comprimento de onda 1064nm





· Fonte de laser: O componente principal, geralmente usando lasers de fibra, lasers de CO2 ou lasers ultravioleta, produz um feixe de laser com alta densidade de energia.

· Sistema óptico: inclui lentes de foco e espelhos para focar o feixe de laser em pontos extremamente pequenos, até alguns mícrons de diâmetro.

· Sistema de controle de movimento: Sistema CNC (controle numérico computadorizado) de alta precisão é usado para controlar o movimento da cabeça do laser e da mesa para garantir a precisão da posição de perfuração.

· Sistema de resfriamento: Usado para resfriar lasers e sistemas ópticos para evitar superaquecimento.

· Sistema de gás auxiliar: Gás auxiliar (como nitrogênio, oxigênio) é fornecido para ajudar a remover o material fundido e melhorar a qualidade da perfuração.

· Interface homem-máquina: incluindo tela sensível ao toque e software de controle, fácil para os usuários operarem e monitorarem.



Parâmetro Técnico




1. Potência de pico: 200W a 500W, modelos específicos como XH-B200, XH-B400 e XH-B500.

2. Abertura mínima: até 30μm, ou até menor.

3. Faixa de profundidade: de furos rasos a furos profundos, até 5mm.

4. Materiais aplicáveis: metal, não metal, cerâmica, vidro e outros materiais duros.

Princípio de funcionamento e características técnicas

1. A máquina de perfuração a laser de alta precisão usa a alta densidade de energia e as características de foco do feixe de laser para formar pequenos furos na superfície do material, o que tem precisão e estabilidade de processamento extremamente altas.
2. A potência do laser é estável, o comprimento de onda é geralmente 1064nm, o diâmetro do ponto é muito pequeno (como 0,015mm), a largura do pulso é ajustável e é adequado para processamento de furos com diferentes profundidades e diâmetros.
3. Sistema avançado de controle de feixe e mesa de movimento de precisão são adotados para garantir a qualidade consistente do furo, abertura uniforme e borda lisa sem rebarbas.

Visão geral da capacidade de processamento

A máquina de perfuração a laser de alta precisão foi projetada para processamento eficiente e estável de microfuros em uma ampla gama de materiais e aplicações. Construída em uma plataforma de laser modular, ela oferece desempenho confiável para usinagem de precisão e produção em escala industrial.

Principais capacidades de processamento

• Faixa de diâmetro do furo
  Abertura mínima típica: ≥ 30 μm
  Diâmetros menores podem ser alcançados dependendo das propriedades do material e das condições de processamento.

• Profundidade máxima de perfuração
  Até 5 mm para metais e materiais cerâmicos, adequado para aplicações de furos rasos e profundos.

• Posicionamento e precisão dimensional
  Precisão da posição do furo: ± 0,005 mm
  Excelente consistência furo a furo para processamento em lote.

• Qualidade da borda
  Bordas de furo lisas com rebarbas mínimas ou camada de recristalização.
  Necessidade reduzida de acabamento secundário.

• Velocidade de processamento
  Capacidade de perfuração em alta velocidade, até 2000 furos por segundo, permitindo a produção em massa eficiente.

• Materiais suportados
  Metais, não metais, cerâmicas, vidro e outros materiais duros ou frágeis.

• Modos de processamento típicos
  Furos passantes, furos cegos, perfuração em matriz e padrões de furos personalizados.

Estabilidade da produção

A combinação de um sistema óptico de precisão, saída de laser estável e controle de movimento CNC garante a qualidade consistente do furo em longos ciclos de produção. Isso torna a máquina particularmente adequada para tarefas de fabricação de alto volume e repetíveis.

Vantagens

· Alta precisão: As características de foco do feixe de laser tornam o tamanho e a posição do furo extremamente precisos, e o erro pode ser controlado dentro de ±0,005mm.

· Alta eficiência: Velocidade de perfuração rápida, até 2000 furos por segundo, adequada para produção em massa.

· Flexibilidade: Suporta uma variedade de processamento de materiais, adequado para diferentes formas e profundidades de necessidades de furos.

· Segurança: Não há necessidade de usar ferramentas, evitando o desgaste da ferramenta e os custos de substituição.


Sistema de controle e software


· Equipado com sistema de controle autodesenvolvido, suporte a emenda de gráficos, correção de formato grande e outras funções.


· O sistema de software pode realizar a mudança de programa e a comutação de pequenos lotes para se adaptar a diferentes requisitos de processamento.
