Detalhes do produto
Lugar de origem: porcelana
Marca: ZMSH
Certificação: rohs
Número do modelo: Máquina de perfuração a laser
Termos de pagamento e envio
Quantidade de ordem mínima: 1
Preço: by case
Termos de pagamento: T/T
Laser:: |
Laser verde |
Comprimento de onda do laser:: |
532nm |
Potência máxima (real/padrão):: |
5W |
Tracção XY:: |
50 mm |
Força de elevação do eixo Z:: |
50 mm |
Dimensões do equipamento:: |
1100*800*1600 mm |
Laser:: |
Laser verde |
Comprimento de onda do laser:: |
532nm |
Potência máxima (real/padrão):: |
5W |
Tracção XY:: |
50 mm |
Força de elevação do eixo Z:: |
50 mm |
Dimensões do equipamento:: |
1100*800*1600 mm |

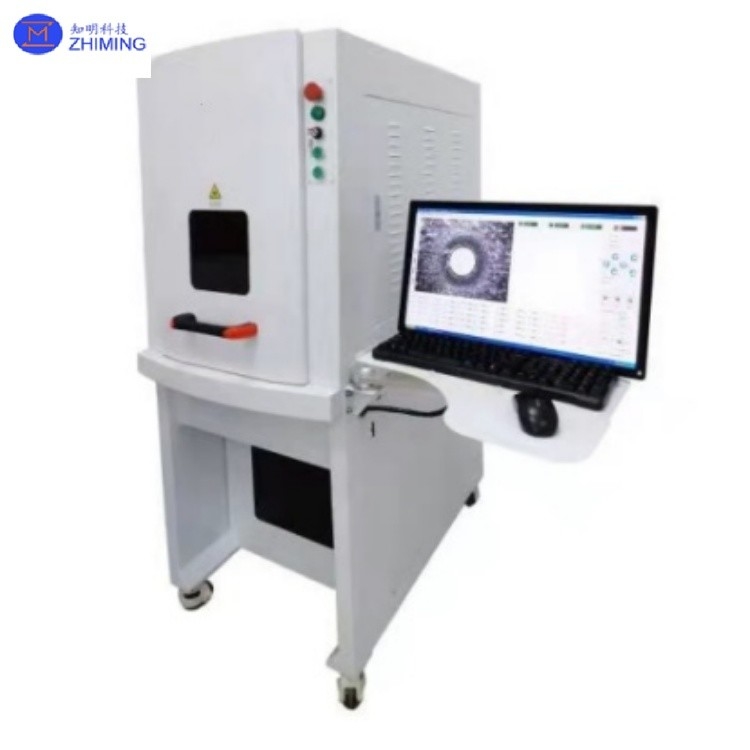

A máquina de perfuração a laser é um tipo de equipamento de processamento avançado que usa feixe de laser de alta energia para perfurar furos de precisão na superfície ou no interior do material.Ele cria altas temperaturas focando um raio de laserMáquina de perfuração a laser com as suas características de alta precisão, alta eficiência e processamento sem contacto,tornou-se uma ferramenta indispensável na indústria de manufatura moderna.
A máquina de perfuração a laser ajusta principalmente o ângulo de divergência do feixe de laser para o melhor estado, realiza o ponto mínimo de foco expandindo o feixe e focando,e utiliza o sistema de controlo para alcançar micro-máquinação a laser, perfuração e corte a laser.
1Sistema de monitorização de focagem a laser
O sistema de monitoramento de foco a laser inclui refletor, espelho de foco, câmera CCD em preto e branco, monitor.
2Sistema de controlo de computador e sistema de software
Toda a máquina está equipada com um computador de controlo, um software especial para máquina de punção a laser e um software especial para corte de precisão a laser.Pode ajustar a abertura, espessura e ângulo de perfuração, velocidade de perfuração e frequência do laser e outros parâmetros;Programação de código G disponível ou programação automática de entrada gráfica CADAs principais características da máquina são alta precisão de perfuração, pequena área afetada pelo calor, função de software poderosa, que pode atender ao processamento de microburacos a laser da maioria dos materiais.
3O diâmetro mínimo do orifício é de 0,005 mm, a espessura do orifício é de 0,01-1 mm, o diâmetro do orifício, a espessura e a forma do orifício podem ser definidos por computador.
4Tabela de movimento de três eixos
Toda a máquina inclui uma mesa de movimento de precisão X,Y,Z, usando parafuso de bola de precisão, trilho de guia linear.
Exemplos de aplicações: componentes microeletrônicos, comunicações, peças de precisão aeroespacial, hardware de precisão, componentes digitais de alta qualidade, conectores de fibra óptica, folhas de atomização,Equipamento médico e outras operações de perfuração.
1É adequado para funcionamento sob a temperatura ambiente de 18°C-28°C e humidade relativa de 30% a 60%.
2Adequado para alimentação de duas fases /220V/50HZ/10A.
3. Instalar plugues que cumpram os requisitos das normas chinesas pertinentes. Se tais plugues não estiverem disponíveis, devem ser fornecidos adaptadores adequados.
Princípio de funcionamento
A máquina de perfuração a laser gera um feixe de alta energia através do laser, que é focado pelo sistema óptico e age sobre a superfície do material.O material aquece rapidamente depois de absorver a energia do laser, atingindo o ponto de fusão ou ponto de vaporização, e formando um buraco.Fabricação a partir de metais de ferro ou aço, profundidades e formas podem ser alcançadas.
Características principais
· Alta precisão:Pode processar a abertura de micrômetro (como 10-500μm), e a forma do passe é controlável (buraco redondo, buraco em forma).
· Processamento sem contacto:não contêm tensões mecânicas, adequadas para materiais frágeis, de parede fina ou de alta dureza.
· Alta eficiência:Perforação rápida, adequada para produção em massa.
· Versatilidade:Adequado para metal, cerâmica, vidro, plástico, materiais compósitos e outros materiais.
· Proteção do ambiente:sem desperdícios de corte, reduzindo a poluição ambiental.
Máquinas de perfuração a laser
Máquina de perfuração a laser por sistema a laser; Fornecimento de alimentação por accionamento a laser; Tabela de precisão XYZ; Sistema de rotação flutuante de ar de precisão; Sistema de monitorização de focagem a laser; Sistema de controlo por computador.
1Indústria electrónica e de semicondutores
Placa de circuito de PCB: utilizada para processar micro-buracos (buracos cegos, buracos enterrados) para obter interconexão de circuitos de alta densidade.
Embalagem do chip: Faça o nível de micrômetro através de furos em substratos cerâmicos e wafers de silício para melhorar a dissipação de calor do chip e a transmissão de sinal elétrico.
Fabricação de ecrãs: perfuração de materiais frágeis como vidro e safira para ecrãs de telemóveis e painéis OLED.
2- Aeronáutica e Automóveis
Componentes do motor: fazer furos de arrefecimento em materiais de liga de alta temperatura, como pás de turbina e câmaras de combustão.
Bocal de combustível: Máquinação de micro-buracos de precisão para otimizar o efeito de atomização do combustível.
Materiais compostos: Forram-se furos em materiais leves, como fibra de carbono e liga de titânio, para reduzir os danos causados pelo estresse.
3- Medicina e biotecnologia
Dispositivos médicos: os micro-buracos são processados em instrumentos cirúrgicos, implantes (como alfinetes ósseos) para melhorar a biocompatibilidade.
Sistema de administração de medicamentos: Fabricação de matrizes de microagulhas ou de furos de liberação prolongada de medicamentos.
Biochips: canais microfluídicos em vidro e polímero.
4- Energia e protecção do ambiente
Células solares: Fazer buracos em eletrodos em células de silício ou de película fina para melhorar a eficiência fotoelétrica.
Célula de combustível: Processamento de furos de difusão de gás em membranas de troca de prótons.
Elementos e ecrã de filtro: fazer furos de filtro de alta precisão para tratamento de água ou purificação de ar.
5. Joalharia e usinagem de precisão
Punch de diamante/gemstone: Usado para a fixação de jóias ou decoração de precisão.
Partes de relógios: usinagem de furos de alta precisão em peças pequenas, como engrenagens e rolamentos.
6Investigação e materiais especiais
Materiais superduros: são perfurados buracos em diamante, nitruro de boro cúbico (CBN) para ferramentas de corte ou óptica.
Materiais frágeis: perfuração não destrutiva de vidro e cerâmica para evitar rachaduras nas bordas.
1Vendas de equipamento:Fornecer uma variedade de modelos de punção a laser para atender às diferentes necessidades do cliente, apoiar a compra.
2Soluções personalizadas:De acordo com o material do cliente, os requisitos do processo, configuração personalizada da máquina de perfuração a laser e soluções de processamento.
3Instalação e colocação em serviço:Fornecer serviços profissionais de instalação e comissionamento de equipamento para assegurar o funcionamento normal do equipamento.
4Formação técnica:Fornecer aos clientes formação em operação, manutenção e otimização de processos para melhorar a eficiência dos equipamentos.
5Manutenção pós-venda:Fornecer serviços regulares de manutenção, solução de problemas e reparação para garantir o funcionamento estável a longo prazo dos equipamentos.
6- Apoio ao processo:Ajudar os clientes a otimizar o processo de perfuração, melhorar a precisão e a eficiência do processamento.
7- Fornecimento de peças sobressalentes:Fornecer peças de reposição originais para garantir os requisitos de manutenção e substituição do equipamento.
8- Serviço de atualização:Fornece serviços de actualização de hardware e software com base no desenvolvimento tecnológico.
Tag: # Máquina de perfuração a laser, #Perforação de precisão de corte a laser, #Laser
