Modulador de fase de niobato de lítio de 40 GHz de banda múltipla LNP6118 1310 nm-1550 nm

Modulador de fase de niobato de lítio de 40 GHz de banda múltipla LNP6118 1310 nm-1550 nm

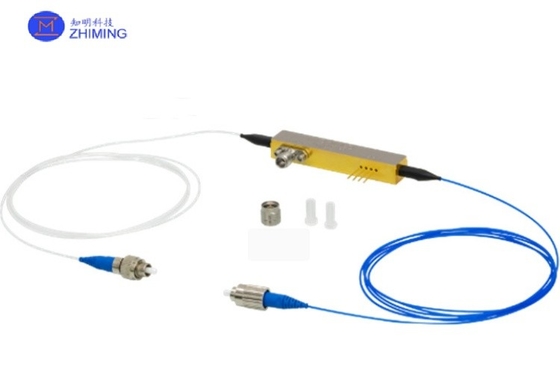

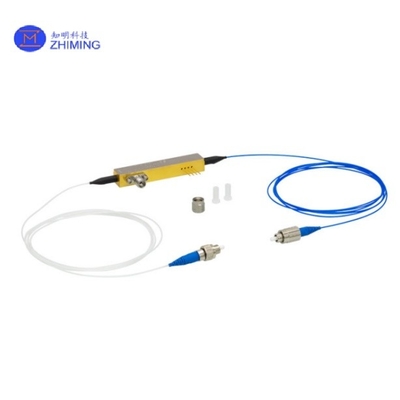

O LNP6118 é um modulador de fase de corte z de banda larga LiNbO3 projetado para suportar a operação em 1310 nm e 1550 nm. A resposta eletro-óptica (S21) é suave de CC a 40 GHz.A fibra de entrada mantém a polarização (PM), e a fibra de saída é a fibra de modo único padrão; ambos terminados com conectores FC / PC. A chave de conector FC / PC de entrada está alinhada ao eixo lento da fibra PM,que por sua vez está alinhado com o modo extraordinário do chipO conector de entrada de RF é um conector de campo substituível de 1,85 mm (V).

O LNP6118 inclui um polarizador interno que está alinhado com o modo extraordinário do chip.

LNP6118 FEquações:

1.Alta largura de banda de modulação:Suporta modulação de sinal de alta frequência, adequada para comunicação óptica de alta velocidade e processamento de sinal.

2.Baixa perda de inserção:O projeto otimizado reduz a perda de energia do sinal óptico durante a modulação.

3.Alta precisão de modulação de fase:Fornece um controlo preciso da fase para garantir a estabilidade e a precisão da modulação do sinal.

4.Largo intervalo de comprimento de onda:adequado para uma variedade de comprimentos de onda (como banda C, banda L), compatível com uma variedade de sistemas ópticos.

5.Design compacto:Pacote compacto para fácil integração em sistemas ópticos complexos.

6.Voltagem de accionamento baixa:Reduz o consumo de energia e é adequado para aplicações de alta eficiência energética.

Parâmetro técnico:

a. O modulador é projetado para ser utilizado nos comprimentos de onda especificados. O uso do modulador em outros comprimentos de onda pode causar um aumento da perda óptica que não é coberta pela garantia.,Esta perda pode ser temporária; por exemplo, o aumento da perda causado por comprimentos de onda mais curtos pode geralmente ser revertido aquecendo o modulador a 80 °C durante uma hora.

b. Deve ser tomado especial cuidado ao alinhar o estado de polarização da entrada óptica para evitar que o excesso de potência óptica seja lançado no modo normal,que será absorvido pelo polarizador e pode danificar o modulador.

c. A 1550 nm

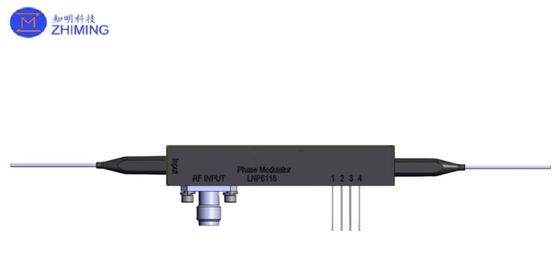

Desenhos mecânicos:

LNP6118 Utilização:

1.Sistema de comunicação óptica:Utilizado para modulação de fase em comunicações de fibra óptica para melhorar a eficiência e a qualidade da transmissão de sinal.

2.Comunicação óptica coerente:A modulação de fase e a demodulação dos sinais ópticos são realizadas num receptor coerente.

3.Sensores ópticos:Para sensores ópticos de alta precisão, tais como interferômetros e sistemas de detecção de fibra óptica distribuída.

4.Comunicação quântica:Codificação de fase de sinais ópticos em sistemas de distribuição de chaves quânticas (QKD).

5.Radar a laser (LiDAR):Usado para o phase liDAR para melhorar a precisão e resolução do alcance.

6.Experimentos de investigação:Usado em experimentos ópticos e pesquisa para modulação de fase e regulação de campo de luz.
