Detalhes dos produtos

Created with Pixso. Casa Created with Pixso. PRODUTOS Created with Pixso.
Bolacha de silicone de IC
Created with Pixso. Wafers de Silício Revestidos em Ouro 2 polegadas 4 polegadas 6 polegadas 8 polegadas Materiais de Revestimento Metálico Au
Wafers de Silício Revestidos em Ouro 2 polegadas 4 polegadas 6 polegadas 8 polegadas Materiais de Revestimento Metálico Au
  • nome
  • nome
  • nome

Wafers de Silício Revestidos em Ouro 2 polegadas 4 polegadas 6 polegadas 8 polegadas Materiais de Revestimento Metálico Au

Nome da marca: zmsh
Número do modelo: Wafers de Silício Revestidos de Ouro
Tempo de entrega: 2-4 semanas
Condições de pagamento: T/T
Informações pormenorizadas
Descrição do produto
Informações pormenorizadas
Lugar de origem:
China
Materiais:
Wafers de Silício
tamanho:
Personalizado
Espessura:
personalizado
Fase cristalina:
110/111/100
Processo:
Pulverização por magnetrão/evaporação térmica/eletroplatação, etc.;
Estrutura::
Substrato + camada adesiva + revestimento;
Aplicação:
Cultivar nanomateriais, microscópio eletrônico de varredura (SEM)
Destacar:

Wafers de Silício de 4 polegadas

,

Wafers de silício de 8 polegadas

,

Wafers de silício de 6 polegadas

Descrição do produto

Descrição do produto

Wafers de Silício Revestidos em Ouro 2 polegadas 4 polegadas 6 polegadas 8 polegadas Materiais de revestimento de metal Au Vazio Feixe de elétrons Magnetron Sputtering Resistência térmica Evaporação de revestimento

A bolacha de silício revestida de ouro dispersa uniformemente o pó obtido após oxidação do ouro metálico numa solução aquosa contendo ligantes e outros aditivos,e depois mergulhar a bolacha de silício na solução aquosa, após uma reação química, o ouro metálico será estreitamente combinado com a bolacha de silício para formar uma camada de bolacha de silício revestida de ouro metálico.

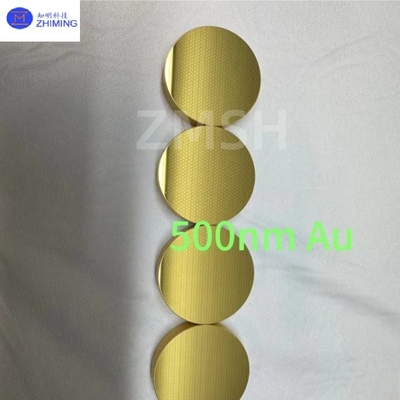

Wafers de Silício Revestidos em Ouro 2 polegadas 4 polegadas 6 polegadas 8 polegadas Materiais de Revestimento Metálico Au 0

Características

- Excelente condutividade:O revestimento metálico pode melhorar a condutividade da bolacha de silício e fazer o fluxo do sinal eletrônico ser mais suave.
- Forte resistência à corrosão:O revestimento metálico pode impedir que a bolacha de silício seja atacada por produtos químicos e prolongar a vida útil da bolacha de silício.
- Proteção:O revestimento metálico pode proteger a superfície da bolacha de silício de ser danificada e evitar que os componentes internos da bolacha de silício sejam danificados.

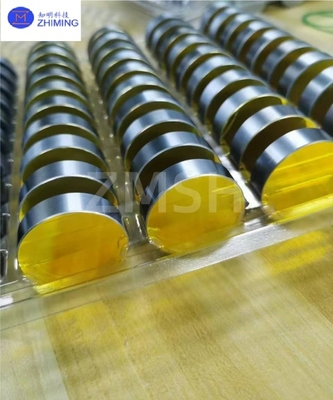

Wafers de Silício Revestidos em Ouro 2 polegadas 4 polegadas 6 polegadas 8 polegadas Materiais de Revestimento Metálico Au 1

Parâmetros técnicos

Tamanho: 2, 4, 6, 8 polegadas, outros podem ser personalizados;
Processo: Pulverização por magnetrão/evaporação térmica/eletroplatação, etc.;
Estrutura: Substrato + camada adesiva + revestimento;
Material de substrato: Wafer de silício, quartzo, vidro BF33, etc.
Tipo de película metálica: ouro Au, platina Pt, alumínio Al, cobre Cu, níquel Ni, prata Ag e outras películas metálicas;
Espessura da película metálica: 10nm-10um; espessura comum: 100nm, 300nm, 500nm;
A uniformidade é melhor que 1%.

Aplicações

1Dispositivos electrónicos:Como conectores e materiais de eletrodos metálicos condutores, melhora a condutividade e a estabilidade dos componentes eletrônicos.
2Circuitos integrados:Como material de origem e drenagem de transistores, eles melhoram o desempenho e a vida útil dos transistores.
3Campo fotoelétrico:utilizado para fabricar eletrodos de células solares para melhorar a eficiência e a estabilidade da conversão fotoelétrica.
4Dispositivo de exibição:Como material de cátodo, melhorar o efeito de exibição.
5Sensores químicos:Como materiais sensíveis, são utilizados para a detecção e detecção rápidas de produtos químicos como oxigénio e gases tóxicos.
6Outros domínios:Pode também ser utilizado para fazer controladores eletrónicos de temperatura extremamente baixa de semicondutores, revestimentos químicos anticorrosivo, etc.

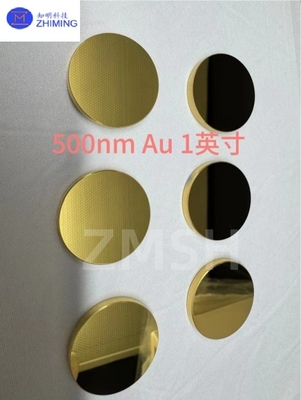

Wafers de Silício Revestidos em Ouro 2 polegadas 4 polegadas 6 polegadas 8 polegadas Materiais de Revestimento Metálico Au 2

Produto relacionado:
Wafers de Silício Revestidos em Ouro 2 polegadas 4 polegadas 6 polegadas 8 polegadas Materiais de Revestimento Metálico Au 3Wafers de Silício Revestidos em Ouro 2 polegadas 4 polegadas 6 polegadas 8 polegadas Materiais de Revestimento Metálico Au 4



Perguntas frequentes

1. P: O que é a chapa de ouro de Si?
R: A chapa de ouro Si, ou seja, chapa de ouro de silício, é uma tecnologia para chapa de ouro na superfície de materiais de silício.Resistência à corrosão e estética dos materiais de silício, ao mesmo tempo que contribuem para melhorar o desempenho dos materiais de silício em algumas aplicações específicas.



2.P: Qual é o processo de placas de ouro de Si?
R: O processo de revestimento em ouro de Si inclui geralmente três etapas: pré-tratamento, revestimento em ouro e pós-tratamento.O pré-tratamento consiste principalmente em limpar a superfície da bolacha de silício para remover impurezas como óleo e óxidoO revestimento de ouro consiste em depositar uma camada de ouro metálico na superfície da bolacha de silício por galvanização, revestimento sem eletricidade, etc.O pós-tratamento é curar e polir a camada dourada para melhorar sua adesão e estética.



TAG: Si ouro Material, placas de eletrodomésticos, revestimento químico, wafer de silício,Elemento óptico.



Etiquetas:

bolacha de silicone lustrada

carcaça de silicone

bolacha de semicondutor
