Detalhes do produto
Lugar de origem: China
Marca: ZMSH
Certificação: rohs
Número do modelo: 4H-P SiC
Termos de pagamento e envio
Quantidade de ordem mínima: 10 por cento
Preço: by case
Detalhes da embalagem: Caixa de plástico personalizada
Tempo de entrega: em 30days
Termos de pagamento: T/T
Habilidade da fonte: 1000pc/month
tamanho: |
5*5mm/10*10mm |
Dureza da superfície: |
HV0,3>2500 |
Densidade: |
3.21 G/cm3 |
Coeficiente de expansão térmica: |
4,5 X 10-6/K |
Constante dielétrica: |
9,7 |
Resistência à tração: |
>400MPa |
Tensão de ruptura: |
5,5 MV/cm |
Aplicações: |
Veículos eléctricos, comunicações por satélite |
tamanho: |
5*5mm/10*10mm |
Dureza da superfície: |
HV0,3>2500 |
Densidade: |
3.21 G/cm3 |
Coeficiente de expansão térmica: |
4,5 X 10-6/K |
Constante dielétrica: |
9,7 |
Resistência à tração: |
>400MPa |
Tensão de ruptura: |
5,5 MV/cm |
Aplicações: |
Veículos eléctricos, comunicações por satélite |
Descrição do produto:

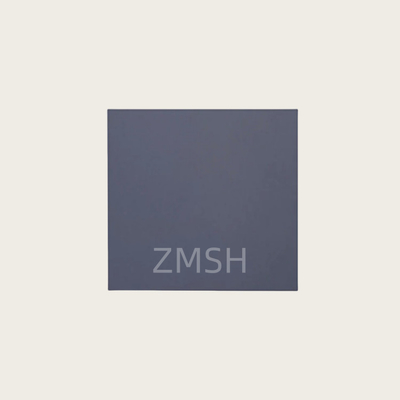

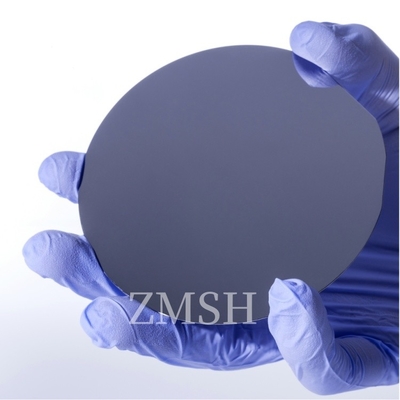

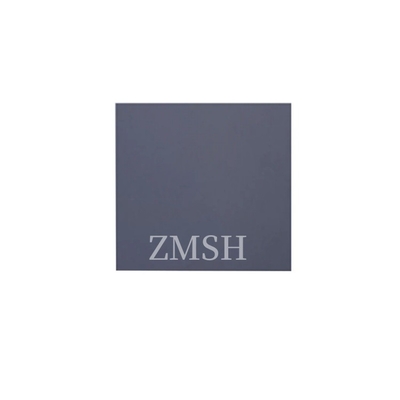

Sic Wafer de Carbono de Silício 5*5mm/10*10mm Tipo 4H-P Grau de Produção Para Eletrônica de Potência
O carburo de silício 4H-P (SiC) é um material semicondutor importante comumente usado em dispositivos eletrônicos de alta temperatura, alta frequência e alta potência.4H-SiC é um tipo de sua estrutura cristalina que tem uma estrutura de rede hexagonalA largura de banda (aproximadamente 3,26 eV) permite-lhe operar em ambientes de alta temperatura e alta tensão.pode conduzir e dissipar o calor de forma eficazO carburo de silício dopado de tipo P tem uma baixa resistividade e é adequado para a construção de junções PN.prevê-se que a procura de carburo de silício de tipo 4H-P continue a crescer, impulsionando a investigação relacionada e os avanços tecnológicos.
Características:
· Tipo:O cristal 4H-SiC tem uma estrutura de rede hexagonal e proporciona excelentes características elétricas.
· Larga distância:Aproximadamente 3,26 eV para aplicações de alta temperatura e alta frequência.
· Dopagem do tipo P:A condutividade do tipo P é obtida por elementos dopantes como o alumínio, aumentando a concentração do condutor dos poros.
· Resistividade:Baixa resistência, adequada para dispositivos de alta potência.
· Alta condutividade térmica:Aproximadamente 4,9 W/m·K, dissipador de calor eficaz, adequado para aplicações de alta densidade de potência.
· Resistência a altas temperaturas:Pode funcionar de forma estável em ambientes de alta temperatura.
· Alta dureza:Muito alta resistência mecânica e resistência a condições adversas.
· Alta tensão de ruptura:Capaz de suportar tensões mais elevadas e reduzir o tamanho do dispositivo.
· Baixa perda de comutação:Boas características de comutação em operações de alta frequência para melhorar a eficiência.
· Resistência à corrosão:Boa resistência à corrosão a uma ampla gama de produtos químicos.
· Ampla gama de aplicações:adequado para veículos elétricos, inversores, amplificadores de alta potência e outros campos.
Parâmetros técnicos:
等级Grade |
精选级 ((Z 级) Produção zero de MPD Classe (Classe Z) |
工业级 (P 级) Produção padrão Grau (Grado P) |
测试级 ((D 级) Grau D |
||
Diâmetro | 99.5 mm~100,0 mm | ||||
厚度 Espessura | 350 μm ± 25 μm | ||||
晶片方向 Orientação da wafer | Fora do eixo: 2,0°-4,0° para a frente [112 | 0] ± 0,5° para 4H/6H-P, No eixo: ∆111 ∆± 0,5° para 3C-N | |||
微管密度 ※ Densidade de microtubos | 0 cm-2 | ||||
电阻率 ※ Resistividade | Tipo p 4H/6H-P | ≤ 0,1 Ω ̊cm | ≤ 0,3 Ω ̊cm | ||
Tipo n 3C-N | ≤ 0,8 mΩ·cm | ≤ 1 m Ω ̊cm | |||
主定位边方向 primário Orientação plana |
4H/6H-P |
- {1010} ± 5,0° |
|||
3C-N |
- {110} ± 5,0° |
||||
主定位边长度 Largura plana primária | 32.5 mm ± 2,0 mm | ||||
次定位边长度 Secundário Comprimento plano | 18.0 mm ± 2,0 mm | ||||
2o ponto de orientação | Silício virado para cima: 90° CW. a partir de Prime flat ± 5,0° | ||||
边缘去除 Edge Exclusão | 3 mm | 6 mm | |||
局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
表面粗度 ※ Abrússia | Ra≤1 nm polaco | ||||
CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
边缘裂纹 (强光灯观测) Fissuras de borda por luz de alta intensidade | Nenhum | Comprimento acumulado ≤ 10 mm, comprimento único ≤ 2 mm | |||
六方空洞 ((强光灯测)) ※ Placas hexadecimais por luz de alta intensidade | Área acumulada ≤ 0,05% | Área acumulada ≤ 0,1% | |||
多型 ((强光灯观测) ※ Áreas de politipo por luz de alta intensidade | Nenhum | Área acumulada≤3% | |||
Inclusões de carbono visuais | Área acumulada ≤ 0,05% | Área acumulada ≤ 3% | |||
# A superfície do silício arranha-se por luz de alta intensidade | Nenhum | Comprimento acumulado ≤ 1 × diâmetro da wafer | |||
崩边 ((强光灯观测) Chips de borda de alta intensidade de luz | Nenhuma largura e profundidade ≥ 0,2 mm | 5 permitidos, ≤ 1 mm cada | |||
- Contaminação da superfície do silício por alta intensidade. | Nenhum |
Aplicações:
1.Eletrónica de potência
Conversores de potência: para adaptadores de potência e inversores eficientes, de menor dimensão e de maior eficiência energética.
Veículos elétricos: Otimizar a eficiência de conversão de potência nos módulos de acionamento e nas estações de carregamento de veículos elétricos.
2.Dispositivos de RF
Amplificadores de microondas: Usados em sistemas de comunicação e radar para fornecer desempenho confiável de alta frequência.
Comunicações por satélite: amplificador de alta potência para satélites de comunicação.
3.Aplicações de alta temperatura
Sensor: Sensor utilizado em ambientes de temperaturas extremas, capaz de funcionar de forma estável.
Equipamento industrial: equipamento e instrumentos adaptados a condições de alta temperatura.
4.Optoeletrónica
Tecnologia LED: Utilizada para melhorar a eficiência luminosa em LEDs específicos de comprimento de onda curto.
Laser: Aplicações eficientes de laser.
5.Sistema de alimentação
Rede inteligente: Melhorar a eficiência energética e a estabilidade na transmissão e gestão da rede de corrente contínua de alta tensão (HVDC).
6.Eletrônicos de consumo
Dispositivo de carregamento rápido: Carregador portátil para dispositivos eletrônicos que melhora a eficiência de carregamento.
7.Energia renovável
Inverter solar: alcançar uma maior eficiência de conversão de energia nos sistemas fotovoltaicos.
Personalização:
O nosso substrato SiC está disponível no tipo 4H-P e é certificado RoHS. A quantidade mínima de encomenda é de 10pc e o preço é por caso. Os detalhes da embalagem são caixas de plástico personalizadas.O tempo de entrega é dentro de 30 dias e aceitamos termos de pagamento T / TA nossa capacidade de fornecimento é de 1000pcs/mês. O tamanho do substrato de SiC é de 6 polegadas.
Os nossos serviços:
A ZMSH oferece uma gama completa de soluções 4H-P de substrato de carburo de silício, incluindo corte de alta precisão, polir profissional, doping personalizado,e testes de qualidade rigorosos para garantir que cada substrato atenda às suas necessidades específicas de alto desempenho, dispositivos semicondutores altamente fiáveis e de longa duração.
Perguntas frequentes:
1P: Qual é o tipo de substrato de carburo de silício 4H-P?
R: O substrato de carburo de silício tipo 4H-P é um material de carburo de silício com uma estrutura cristalina específica, utilizado principalmente no fabrico de dispositivos semicondutores de alta potência.
2Q: Como escolher um substrato de carburo de silício tipo 4H-P de alta qualidade?
A: Devem ser tidos em conta parâmetros-chave como a qualidade dos cristais, a concentração de impurezas, a rugosidade da superfície e a precisão das dimensões.e fornecedores com boa reputação e rigoroso controlo de qualidade devem ser selecionados.
3Q: Quais são as etapas-chave no processo de produção do substrato de carburo de silício do tipo 4H-P?
R: Incluindo a síntese de matérias-primas, o crescimento de cristais, os passos de corte, polir e inspeção, cada passo requer alta precisão e controlo rigoroso para garantir a qualidade do produto final.
Tag: # 4H-P tipo Sic, # carburo de silício substrato, # polimento de carburo de silício.
