N-GaAs Substrato VCSEL Epiwafer 6 polegadas Gallium Arsenide Wafer 2 polegadas < 100> < 110> Para dispositivos optoeletrônicos

Detalhes do produto

Place of Origin: China

Marca: ZMSH

Model Number: N-GaAs Substrate

Termos de pagamento e envio

Delivery Time: 2-4 weeks

Payment Terms: T/T

Obtenha o melhor preço
Destacar:

2 polegadas Gallium Arsenide Wafer

,

Epiwafer VCSEL com substrato de N-GaAs

,

Orifício de 6 polegadas de arsênico de gálio

Material:
Arseneto de gálio
Tamanho:
2 polegadas
Espessura:
430um
orientação:
A partir de 1 de janeiro de 2015
Tipo:
tipo de n
Modo de cavidade Uniformidade:
≤ 1%
Material:
Arseneto de gálio
Tamanho:
2 polegadas
Espessura:
430um
orientação:
A partir de 1 de janeiro de 2015
Tipo:
tipo de n
Modo de cavidade Uniformidade:
≤ 1%
N-GaAs Substrato VCSEL Epiwafer 6 polegadas Gallium Arsenide Wafer 2 polegadas < 100> < 110> Para dispositivos optoeletrônicos

Substrato de N-Gálcio Arsenídeo de 2 polegadas, Wafer Epitaxial VCSEL de N-GaAs, Wafer Epitaxial Semicondutor, Wafer de N-GaAs de 2 polegadas, Wafer de cristal único de GaAs, Substratos de N-GaAs de 2 polegadas, 3 polegadas e 4 polegadas,Wafer de semicondutores, N-Arseneto de gálio Laser Epitaxial Wafer


Características do substrato de N-GaAs


- utilizar substratos de GaAs para fabrico

- apoiar as personalizadas com desenhos gráficos

- bandgap direto, emite luz de forma eficiente, usado em lasers.

- na faixa de comprimento de onda de 0,7 μm a 0,9 μm, estruturas de poços quânticos

- utilizando técnicas como MOCVD ou MBE, gravação, metalização e embalagem para obter a forma final do dispositivo



Descrição doSubstrato de N-GaAs
VCSEL (Vertical Cavity Surface Emitting Laser) epitaxial wafers based on N-GaAs (n-type gallium arsenide) substrates are a key optoelectronic material widely used in the fields of lasers and optical communications.
O substrato N-GaAs é composto por gálio (Ga) e arsénio (As) e utiliza tecnologia de dopagem de tipo n para aumentar a concentração de elétrons livres,melhorando assim a condutividade e a mobilidade dos elétrons.
Este material tem uma largura de banda de energia de cerca de 1,42 eV, que é adequado para emissão a laser e possui excelentes propriedades optoeletrônicas.

A estrutura do VCSEL geralmente inclui vários poços quânticos e camadas refletoras, que são cultivadas no substrato N-GaAs para formar uma cavidade laser eficiente.
A camada de poço quântico é responsável por excitar e emitir lasers, enquanto o refletor aumenta a eficiência de saída do laser.
A excelente estabilidade térmica e as propriedades elétricas do substrato N-GaAs garantem o alto desempenho e estabilidade do VCSEL, o que o torna com bom desempenho na transmissão de dados de alta velocidade.


Os VCSELs baseados em substratos de N-GaAs são amplamente utilizados em campos como comunicações de fibra óptica, impressoras a laser e sensores.
A sua elevada eficiência e baixo consumo de energia tornam-na uma parte importante da tecnologia de comunicação moderna.
Com a crescente procura de transmissão de dados de alta velocidade, a tecnologia VCSEL baseada no substrato N-GaAs está gradualmente a tornar-se uma direcção importante para o desenvolvimento da optoelectrónica,Promover o progresso e a inovação de várias aplicações.



Detalhes do substrato de N-GaAs

Parâmetro VCSEL
Taxa 25G/50G
comprimento de onda 850 nm
tamanho 4 polegadas / 6 polegadas
Modo de cavidade Tolerância Dentro de ± 3%
Modo de cavidade Uniformidade ≤ 1%
Tolerância ao doping Dentro de ± 30%
Nível de doping Uniformidade ≤ 10%
PL Uniformidade do comprimento de onda Std.Dev melhor do que 2nm @ interior 140mm
Uniformidade da espessura Melhor do que ± 3% @interior 140 mm
Fracção mol x Tolerância Dentro de ± 0.03
Fração mol x Uniformidade ≤ 0.03

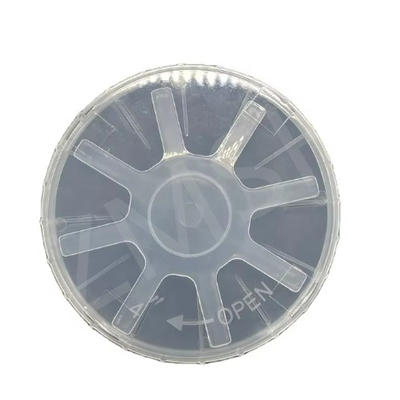

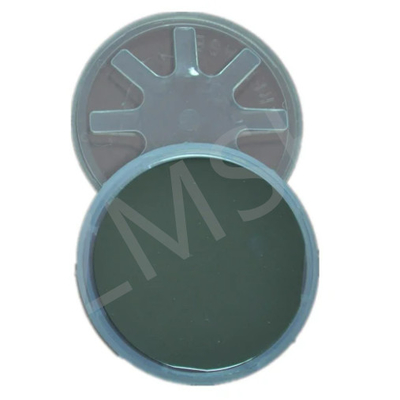

Mais amostras de N-GaAs Substrato
N-GaAs Substrato VCSEL Epiwafer 6 polegadas Gallium Arsenide Wafer 2 polegadas < 100> < 110> Para dispositivos optoeletrônicos 0N-GaAs Substrato VCSEL Epiwafer 6 polegadas Gallium Arsenide Wafer 2 polegadas < 100> < 110> Para dispositivos optoeletrônicos 1
* Se tiver requisitos personalizados, por favor, sinta-se à vontade para nos contactar.


Sobre nós
Sobre nós
A nossa empresa, ZMSH, é especializada na investigação, produção, processamento e venda de substratos de semicondutores e materiais de cristal óptico.
Temos uma equipa de engenheiros experientes, conhecimentos de gestão, equipamento de processamento de precisão e instrumentos de teste,fornecendo-nos capacidades extremamente fortes no processamento de produtos não-padrão.
Podemos pesquisar, desenvolver e projetar vários novos produtos de acordo com as necessidades do cliente.
A empresa aderirá ao princípio de "centrada no cliente, baseada na qualidade" e se esforçará para se tornar uma empresa de alta tecnologia de primeira linha no campo dos materiais optoeletrônicos.


Recomendações de produtos similares
1.2" S Wafer EPI semicondutor GaP dopado N Tipo P Tipo 250um 300um Diodos emissores de luzN-GaAs Substrato VCSEL Epiwafer 6 polegadas Gallium Arsenide Wafer 2 polegadas < 100> < 110> Para dispositivos optoeletrônicos 2


2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Camada de Oxidação Seca e Molhada 100nm 300nm
N-GaAs Substrato VCSEL Epiwafer 6 polegadas Gallium Arsenide Wafer 2 polegadas < 100> < 110> Para dispositivos optoeletrônicos 3



Perguntas frequentes
1Q: O que dizer do custo dos substratos N-GaAs em comparação com outros substratos N-GaAs?substratos?
A:Substratos de N-GaAstendem a ser mais caros do que o silíciosubstratose alguns outros materiais semicondutores.

2P: E quanto às perspectivas futuras deSubstratos de N-GaAs?
A: As perspectivas futuras de
Substratos de N-GaAssão bastante promissores.
