Detalhes do produto
Lugar de origem: China
Marca: ZMSH
Número do modelo: Wafers de GaN sobre Si
Termos de pagamento e envio
Tempo de entrega: 2-4 semanas
Termos de pagamento: T/T
Materiais: |
Camada de GaN no substrato sI |
Tamanho: |
4 polegadas, 6 polegadas 8 polegadas |
orientação: |
< 111> |
Espessura: |
500um/ 650um |
Dureza: |
90,0 Mohs |
Personalização: |
Apoio |
Materiais: |
Camada de GaN no substrato sI |
Tamanho: |
4 polegadas, 6 polegadas 8 polegadas |
orientação: |
< 111> |
Espessura: |
500um/ 650um |
Dureza: |
90,0 Mohs |
Personalização: |
Apoio |
GaN em Wafer Composto de Si, Wafer de Si, Wafer de Silício, Wafer Composto, GaN em Substrato de Si, Substrato de Carbono de Silício, 4 polegadas, 6 polegadas, 8 polegadas, camada de nitreto de gálio (GaN) no substrato de Silício (Si)
Características do GaN na wafer de Si
Mais sobre o GaN na wafer de Si
O GaN-on-Si é um material semicondutor que combina as vantagens do nitruro de gálio (GaN) e do silício (Si).
O GaN possui as características de largura de banda, alta mobilidade eletrônica e resistência a altas temperaturas, o que o torna com vantagem significativa em aplicações de alta frequência e alta potência.
No entanto, os dispositivos GaN tradicionais são geralmente baseados em materiais de substrato caros, como safira ou carburo de silício.
Em contrapartida, o GaN-on-Si utiliza wafers de silício de menor custo e de maior dimensão como substratos, reduzindo consideravelmente os custos de produção e melhorando a compatibilidade com os processos existentes à base de silício.
Este material é amplamente utilizado em eletrônica de potência, dispositivos de RF e optoeletrônica.
Por exemplo, os dispositivos GaN-on-Si demonstraram um excelente desempenho na gestão de energia, comunicações sem fio e iluminação de estado sólido.
Além disso, com o avanço da tecnologia de fabrico, espera-se que o GaN-on-Si substitua os dispositivos tradicionais à base de silício numa gama mais ampla de aplicações,Promoção da miniaturização e da eficiência dos dispositivos eletrónicos.
Informações adicionaisGaN em SiOrifícios
| Categoria de parâmetros | Parâmetro | Valor/Range | Observação |
| Propriedades do material | Largura de banda GaN | 3.4 eV | Semicondutores de banda larga, adequados para aplicações de alta temperatura, alta tensão e alta frequência |
| Largura do fosso de faixa do silício (Si) | 1.12 eV | O silício como material de substrato proporciona uma melhor relação custo/eficácia | |
| Conductividade térmica | 130-170 W/m·K | A condutividade térmica da camada de GaN e do substrato de silício é de cerca de 149 W/m·K | |
| Mobilidade dos elétrons | 1000-2000 cm2/V·s | A mobilidade eletrônica da camada GaN é maior do que a do silício | |
| Constante dielétrica | 9.5 (GaN), 11.9 (Si) | Constantes dielétricas de GaN e Silício | |
| Coeficiente de expansão térmica | 50,6 ppm/°C (GaN), 2,6 ppm/°C (Si) | Os coeficientes de expansão térmica do GaN e do silício não coincidem, o que pode causar estresse. | |
| Constante de rede | 3.189 Å (GaN), 5.431 Å (Si) | As constantes de rede de GaN e Si não são correspondidas, o que pode levar a deslocações | |
| Densidade de deslocamento | 108-109 cm−2 | Densidade de deslocação típica de uma camada de GaN, dependendo do processo de crescimento epitaxial | |
| Dureza mecânica | 9 Mohs | A dureza mecânica do nitreto de gálio proporciona resistência ao desgaste e durabilidade | |
| Especificações da bolacha | Diâmetro da bolacha | 2 polegadas, 4 polegadas, 6 polegadas, 8 polegadas | Tamanhos comuns de wafer GaN-on-Si |
| Espessura da camada de GaN | 1 a 10 μm | Depende dos requisitos específicos da aplicação | |
| Espessura do substrato | 500-725 μm | Espessura típica do substrato de silício, suportando a resistência mecânica | |
| A rugosidade da superfície | < 1 nm RMS | A rugosidade da superfície após o polimento garante um crescimento epitaxial de alta qualidade | |
| Altura do degrau | < 2 nm | A altura do passo da camada GaN afeta o desempenho do dispositivo | |
| Página de guerra | < 50 μm | A curvatura da bolacha afeta a compatibilidade do processo de fabricação | |
| Propriedades elétricas | Concentração de elétrons | 1016-1019 cm−3 | concentração dopante de tipo n ou p da camada de GaN |
| Resistividade | 10−3-10−2 Ω·cm | Resistividade típica das camadas de GaN | |
| Quebra de campo elétrico | 3 MV/cm | A alta resistência do campo elétrico de quebra da camada GaN é adequada para dispositivos de alta tensão | |
| Desempenho óptico | Comprimento de onda de emissão | 365-405 nm (luz UV/luz azul) | O comprimento de onda de emissão de materiais GaN, utilizados em dispositivos optoeletrônicos como LEDs e lasers |
| Coeficiente de absorção | ~ 104 cm−1 | Coeficiente de absorção do material de GaN na faixa de luz visível | |
| Propriedades térmicas | Conductividade térmica | 130-170 W/m·K | A condutividade térmica da camada de GaN e do substrato de silício é de cerca de 149 W/m·K |
| Coeficiente de expansão térmica | 50,6 ppm/°C (GaN), 2,6 ppm/°C (Si) | Os coeficientes de expansão térmica do GaN e do silício não coincidem, o que pode causar estresse. | |
| Propriedades químicas | Estabilidade química | alto | O nitreto de gálio tem boa resistência à corrosão e é adequado para ambientes adversos |
| Tratamento de superfície | Sem poeira e sem poluição | Requisitos de limpeza da superfície da bolacha de GaN | |
| Propriedades mecânicas | Dureza mecânica | 9 Mohs | A dureza mecânica do nitreto de gálio proporciona resistência ao desgaste e durabilidade |
| Modulo de Young | 350 GPa (GaN), 130 GPa (Si) | Modulo de Young de GaN e silício, afetando as propriedades mecânicas do dispositivo | |
| Parâmetros de produção | Método de crescimento epitaxial | MOCVD, HVPE, MBE | Métodos comuns para o crescimento epitaxial das camadas de GaN |
| Rendimento | Depende do controlo do processo e do tamanho da bolacha | A taxa de rendimento é afetada por fatores como a densidade de deslocamento e a curvatura | |
| Temperatura de crescimento | 1000-1200°C | Temperaturas típicas para o crescimento epitaxial das camadas de GaN | |
| Taxa de arrefecimento | Frigorífico controlado | Para evitar tensão térmica e deformação, a taxa de resfriamento é geralmente controlada |

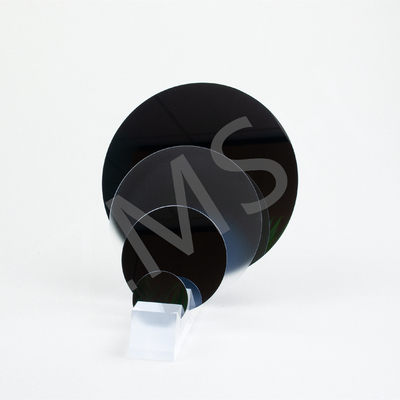

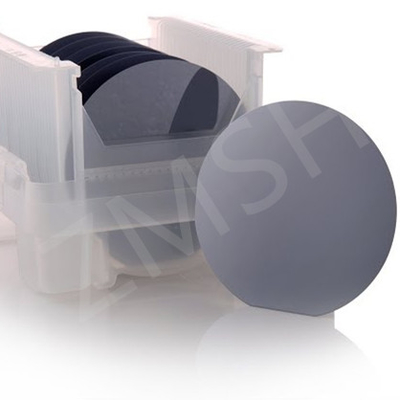

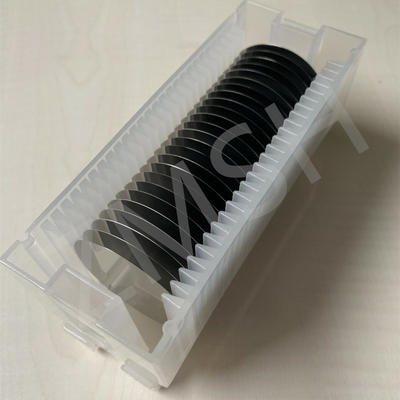

Amostragens deGaN em SiOrifícios
*Enquanto isso, se tiver quaisquer requisitos adicionais, sinta-se à vontade para nos contactar para personalizar um.
Recomendações de produtos similares
1.4inch 6INCH GaN-on-Si GaN-on-SiC Epi Wafers para aplicação RF
2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Camada de Oxidação Seca e Molhada 100nm 300nm
Perguntas frequentes
1Q: O que dizer do custo do GaN em wafers de Si em comparação com outras wafers?
R: Em comparação com outros materiais de substrato, como o carburo de silício (SiC) ou a safira (Al2O3), as placas GaN à base de silício apresentam vantagens de custo óbvias, especialmente no fabrico de placas de grande porte.
2Q: E quanto às perspectivas futuras do GaN em wafers de Si?
R: As wafers GaN on Si estão gradualmente substituindo a tecnologia tradicional à base de silício devido ao seu desempenho eletrônico superior e à sua relação custo-eficácia.e desempenham um papel cada vez mais importante em muitos dos domínios acima referidos..
