Semi-isolante SiC em Wafer composto de Si 4H-SEMI substrato tipo P tipo N espessura 500um

Detalhes do produto

Lugar de origem: China

Marca: ZMSH

Número do modelo: SiC em Si Composto Wafe

Termos de pagamento e envio

Tempo de entrega: 2-4 semanas

Termos de pagamento: T/T

Obtenha o melhor preço
Destacar:

500um SiC em Wafer Composto de Si

,

SiC em Wafer Composto de Si

,

Orifícios de silício IC semi-isolantes

Substrato:
Silício
Camada epitaxial:
Carbono de silício
Propriedades elétricas:
Semi-isolamento
Diâmetro::
4 polegadas, 6 polegadas ou mais
Espessura:
500um/625um/675um
Personalizado:
Apoio
Substrato:
Silício
Camada epitaxial:
Carbono de silício
Propriedades elétricas:
Semi-isolamento
Diâmetro::
4 polegadas, 6 polegadas ou mais
Espessura:
500um/625um/675um
Personalizado:
Apoio
Semi-isolante SiC em Wafer composto de Si 4H-SEMI substrato tipo P tipo N espessura 500um

Semi-isolante SiC em Wafer composto de Si, Wafer de Si, Wafer de Silício, Wafer composto, SiC em Substrato composto de Si, Substrato de Carbono de Silício, grau P, grau D, 4 polegadas, 6 polegadas, 4H-SEMI

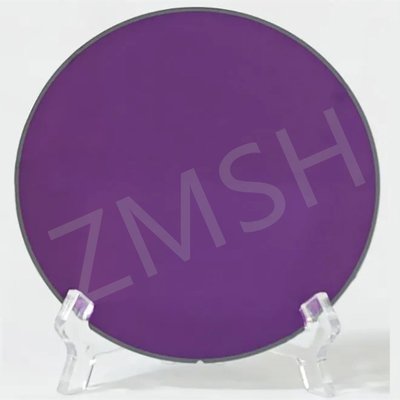

Semi-isolante SiC em Wafer composto de Si 4H-SEMI substrato tipo P tipo N espessura 500um 0


Sobre a bolacha composta

  • usar SiC em uma bolacha composta de Si para fabricar

  • Apoiar os personalizados com obras de arte de design

  • de alta qualidade, adequado para aplicações de alto desempenho

  • Alta dureza e durabilidade, elevada condutividade térmica

  • amplamente utilizado em dispositivos de alta tensão e alta frequência, dispositivos de RF, etc.


Mais wafer composto

- Não.O SiC semi-isolante em Wafer Composto de Si é um material semicondutor avançado de alto desempenho.

Possui as vantagens tanto do substrato de silício como do substrato de carburo de silício semi-isolante.

Tem uma excelente condutividade térmica e uma resistência mecânica excepcionalmente elevada.

Pode reduzir significativamente a corrente de baixa fuga em condições de alta temperatura e alta frequência e melhorar efetivamente o desempenho do dispositivo.

É um excelente material semicondutor.

É geralmente usado em eletrônicos de potência, radiofrequência e dispositivos optoeletrônicos, especialmente em aplicações de alta demanda que exigem excelente dissipação de calor e estabilidade elétrica.

Embora o seu custo de produção seja relativamente elevado em comparação com as bolhas de silício e as bolhas de carburo de silício,tem atraído cada vez mais atenção e favor na tecnologia de alto desempenho devido às suas vantagens na melhoria da eficiência do dispositivo e da confiabilidade da estabilidade.

Por conseguinte, o SiC semi-isolante em wafers compostos de Si tem amplas perspectivas de desenvolvimento em futuras aplicações tecnológicas de ponta.


Detalhes da bolacha composta

Ponto Especificações
Diâmetro 150 ± 0,2 mm
Politipo SiC 4H
Resistividade SiC ≥ 1E8 Ω·cm
Espessura da camada de transferência de SiC ≥ 0,1 μm
Não válido ≤ 5 ea/wafer (2 mm > D > 0,5 mm)
Abrangência frontal Ra ≤ 0,2 nm (5 μm × 5 μm)
Si Orientação O número de unidades de produção é igual ou superior a:
Tipo Si P/N
Flat/Notch Flat/Notch
Fragmentos de borda, arranhões, rachaduras (inspecção visual) Nenhum
TTV ≤ 5 μm
Espessura 500/625/675 ± 25 μm


Outras imagens de wafer composto

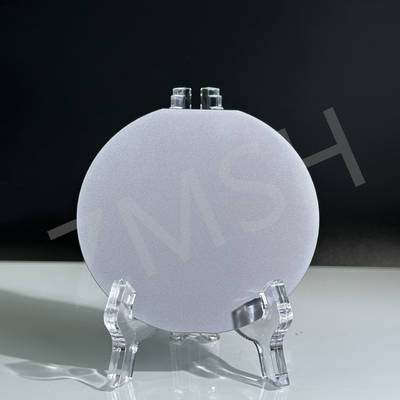

Semi-isolante SiC em Wafer composto de Si 4H-SEMI substrato tipo P tipo N espessura 500um 1

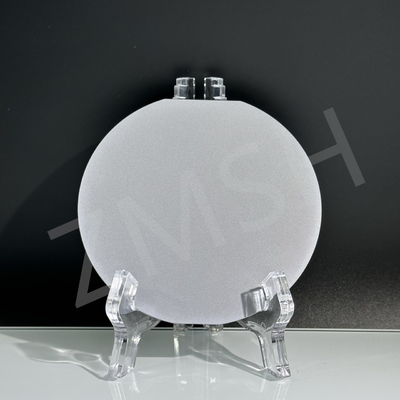

Semi-isolante SiC em Wafer composto de Si 4H-SEMI substrato tipo P tipo N espessura 500um 2

* Por favor, sinta-se à vontade para nos contactar se tiverem exigências personalizadas.


Sobre nós
A nossa empresa, ZMSH, é especializada na investigação, produção, processamento e venda de substratos de semicondutores e materiais de cristal óptico.
Temos uma equipa de engenheiros experientes, conhecimentos de gestão, equipamento de processamento de precisão e instrumentos de teste,fornecendo-nos capacidades extremamente fortes no processamento de produtos não-padrão.
Podemos pesquisar, desenvolver e projetar vários novos produtos de acordo com as necessidades do cliente.
A empresa aderirá ao princípio de "centrada no cliente, baseada na qualidade" e se esforçará para se tornar uma empresa de alta tecnologia de primeira linha no campo dos materiais optoeletrônicos.

Recomendações de produtos similares

1.4H-SEMI Substrato de carburo de silício SiC 2 polegadas espessura 350um 500um P Grau D Grau SiC Wafer

Semi-isolante SiC em Wafer composto de Si 4H-SEMI substrato tipo P tipo N espessura 500um 3

2. 2 " 3 " FZ SiO2 Single Crystal IC Chips 100um 200um Camada de oxidação seca húmida 100nm 300nm

Semi-isolante SiC em Wafer composto de Si 4H-SEMI substrato tipo P tipo N espessura 500um 4


Perguntas frequentes

1. P: Qual é a orientação comum da superfície do SiC em wafers de Si?

R: A orientação comum é (111) para SiC, alinhada com o substrato de silício.

2P: Existem requisitos específicos de recozimento para o SiC em wafers de Si?
R: Sim, a recoção a alta temperatura é frequentemente necessária para melhorar as propriedades do material e reduzir defeitos.
